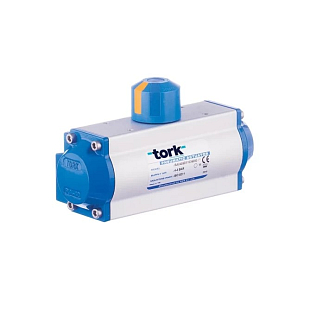

Name: Jednočinný pneupohon TORK T-RA60 SR
Brand: TORK
Price: 2915 CZK
Availability: OutOfStock

Parametry a katalogy

Doba otevření/zavření (s)	0,33...0,38 s
Kroutící moment	25 Nm
Připojení ventilu ISO5211	F04/F05/F07
Teplota média	-10...80 °C
Hmotnost	2.00 kg

Katalog produktů EN ke stažení

Stáhnout PDF

TORK RA60 SR je jednočinný (pružinový) čtvrtotáčkový pneumatický pohon typu rack & pinion (ozubený hřeben a pastorek) pro automatizaci kulových kohoutů, klapek a VZT klapek. Po přerušení přívodu stlačeného vzduchu vrátí zabudovaná pružina armaturu do bezpečnostní polohy bez potřeby externí energie.

Kde pohon využijete

Pohon TORK RA60 SR se používá pro automatizaci kulových kohoutů a klapek v technologických a průmyslových rozvodech – všude tam, kde je požadována bezpečnostní funkce (fail-safe) při výpadku tlakového vzduchu nebo elektrického napájení řídicího ventilu. Uplatnění najde i v plnicích systémech a u zdravotnických aplikací (výroba masek, ventilátorové přístroje).

Pneumatický pohon TORK RA60 SR na kulovém kohoutu

Bezpečnostní funkce při výpadku vzduchu

Jednočinné provedení (SR) obsahuje sadu předepnutých pružin, které při ztrátě tlaku vzduchu automaticky vrátí armaturu do výchozí polohy. Toto řešení se používá v systémech, kde je vyžadována bezpečnostní odezva bez závislosti na externím zdroji energie.

Univerzální připojení dle norem

Připojení k armatuře odpovídá normě ISO 5211 (přírubová varianta F04/F05/F07), připojení elektromagnetického ventilu, snímače polohy a polohovače je řešeno dle standardu Namur VDI/VDE 3845. Díky tomu lze pohon kombinovat s běžně dostupným příslušenstvím různých výrobců bez nutnosti speciálních adaptérů.

Technické parametry:

Točivý moment (6 bar): vzduch 25,6 Nm (0°) / 10,7 Nm (90°)
- Pružina: 25,1 Nm (0°) / 10,3 Nm (90°)
Pracovní tlak vzduchu: 4–8 bar
Pracovní teplota: −10 °C – 80 °C
Doba otevření / zavření: 0,33 s / 0,38 s
Spotřeba vzduchu: 0,17 l (otevření) / 0 l (zavření)
Hmotnost: 2 kg

Připojení k armatuře: ISO 5211, F04/F05/F07
Připojení příslušenství: Namur standard VDI/VDE 3845
Kvalita vzduchu: ISO 8573-1 : 7-4-4
Nastavení koncových poloh: ±5 % v obou směrech
Materiál těla: eloxovaný extrudovaný hliník
Písty a víka: tlakově litý hliník

Časté dotazy

Co se stane s armaturou při výpadku tlakového vzduchu?

Vestavěné pružiny automaticky vrátí armaturu do výchozí (bezpečnostní) polohy bez ohledu na to, zda je k dispozici tlakový vzduch. Jde o princip jednočinného (spring return) pohonu.

Jak se pohon připojuje k armatuře?

Připojení k armatuře odpovídá normě ISO 5211 v provedení F04/F05/F07, takže pohon lze namontovat na běžné kulové kohouty a klapky se stejným standardem bez úprav.

Jde koncové polohy pohonu nastavit?

Ano, u velikosti RA60 lze nastavovat obě koncové polohy v rozsahu ±5 % pomocí stavěcích šroubů na těle pohonu.

Lze k pohonu připojit elektromagnetický ventil nebo snímač polohy jiného výrobce?

Ano, připojení odpovídá standardu Namur (VDI/VDE 3845), který je běžný napříč výrobci elektromagnetických ventilů, spínacích skříněk i polohovačů.

Jaký je rozdíl oproti dvojčinnému (DA) provedení?

Dvojčinné (DA) provedení otevírá i zavírá pomocí tlaku vzduchu v obou směrech a nemá bezpečnostní funkci. Jednočinné (SR) provedení RA60 SR využívá pružinu k návratu do výchozí polohy při ztrátě tlaku, což je vhodné pro bezpečnostní aplikace.
