Name: Jednočinný pneupohon TORK T-RX60SR
Brand: TORK
Price: 4201 CZK
Availability: OutOfStock

Parametry a katalogy

Doba otevření/zavření (s)	0,33...0,38 s
Atex	Ano
Kroutící moment	25 Nm
Připojení ventilu ISO5211	F04/F05/F07
Teplota	-10...80 °C
Tlak	4...8 bar
Hmotnost	4.90 kg

Katalog produktů EN ke stažení

Stáhnout PDF

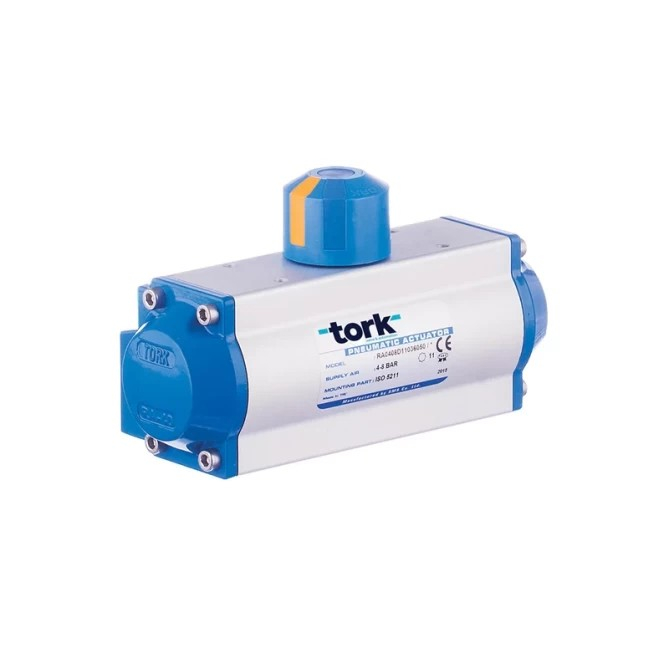

TORK RX60SR (RX60SR.11.0507.S10) je jednočinný (pružinový) pneumatický pohon typu rack & pinion (ozubený hřeben a pastorek) ve verzi ATEX pro použití ve výbušném prostředí. Slouží k automatickému ovládání kulových kohoutů, klapek a dalších čtvrtotáčkových armatur, kde je při výpadku tlaku vzduchu vyžadován bezpečný návrat do výchozí polohy pomocí vestavěné pružiny.

Kde se pohon využije

Pohon je určen pro provozy s nebezpečím výbuchu (chemický a petrochemický průmysl, plynárenství, čerpací stanice, rafinerie), kde je potřeba bezpečně ovládat kulové kohouty nebo klapky na potrubí. Díky pružinovému návratu se armatura po výpadku vzduchu nebo elektrického signálu automaticky přesune do definované bezpečnostní polohy (otevřeno/zavřeno), což je typický požadavek u havarijních a bezpečnostních uzávěrů.

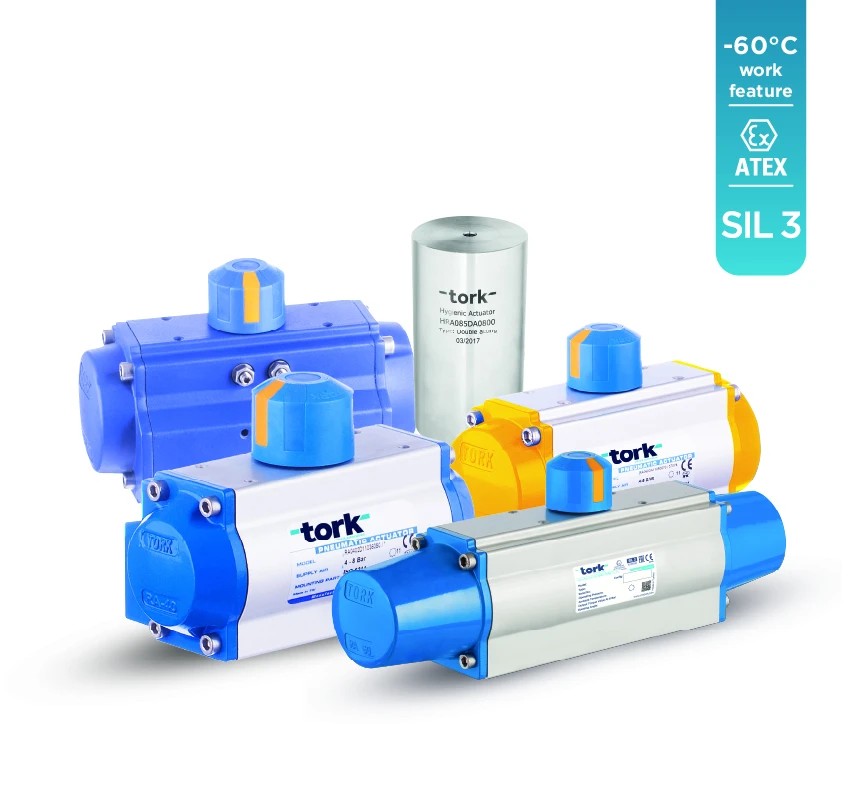

Připojení a příslušenství pohonu TORK RX60SR

Bezpečnost a odolnost prostředí

Pohon má certifikaci ATEX II 2GD c T4 a krytí IP67, takže je vhodný do zón s výskytem hořlavých plynů i prachu. Tělo je z eloxovaného extrudovaného hliníku, víka a písty z tlakově litého hliníku, což zajišťuje odolnost proti korozi. Připojení na ventil je podle ISO 5211, připojení koncového spínače, polohovacího ústrojí i směrového solenoidového ventilu odpovídá standardu Namur (VDI/VDE 3845/3846/3847), takže lze snadno doplnit standardní příslušenství.

Technické parametry:

Typ pohonu: jednočinný (Single Acting, pružinový návrat), rack & pinion
Velikost tělesa: 60
Provozní tlak: 4–8 bar
Teplotní rozsah: −20 °C až +80 °C
Krouticí moment (orientačně, dle konfigurace pružin): cca 25,6 Nm (start) / 10,7 Nm (konec) při 6 bar
- Přesná hodnota závisí na počtu pružin dle objednacího kódu (.S10) – ověřit v aktuálním katalogovém listu
Nastavení zdvihu: ±5° v obou směrech

Připojení na ventil: ISO 5211 (přírubový rozsah F04/F05/F07)
Připojení koncového spínače / polohovacího ústrojí / solenoidového ventilu: Namur standard VDI/VDE 3845 / 3846 / 3847
ATEX certifikace: II 2GD c T4
Krytí: IP67
Kvalita vzduchu: dle ISO 8573-1
Materiál těla: extrudovaný eloxovaný hliník
Materiál vík a pístů: tlakově litý hliník
Hmotnost: cca 2 kg

Časté dotazy

Co znamená označení „SR" u tohoto pohonu?

„SR" znamená Single Acting – jednočinný pohon s pružinovým návratem. Tlakový vzduch pohání pohon jedním směrem, zpět do výchozí polohy jej vrací vestavěná pružina.

Je pohon vhodný do prostředí s nebezpečím výbuchu?

Ano. Označení „RX" znamená ATEX (Exproof) verzi pohonu s certifikací II 2GD c T4 a krytím IP67, určenou pro zóny s výskytem hořlavých plynů i prachu.

Jak se pohon připojuje k armatuře?

Připojení na ventil odpovídá standardu ISO 5211, u velikosti 60 v přírubovém rozsahu F04/F05/F07. Montáž je tak kompatibilní s běžnými kulovými kohouty a klapkami se čtvercovým unašečem.

Co se stane s armaturou při výpadku tlaku vzduchu?

Vestavěná pružina automaticky přesune armaturu do definované bezpečnostní polohy (otevřeno nebo zavřeno dle konfigurace), i bez přítomnosti tlakového vzduchu.

Jaké příslušenství lze k pohonu doplnit?

Díky konektorům v provedení Namur standard lze připojit koncový spínač (switch box), polohovací ústrojí (positioner) nebo ruční ovládání (manual override).
