Elektromagnetický ventil Tork T-ZR107 6/4" 24VAC NC EPDM (S1000.07.390E.24VAC)

Elektromagnetický ventil Tork T-ZR107 6/4" 24VAC NC EPDM (S1000.07.390E.24VAC)
  • 3 varianty

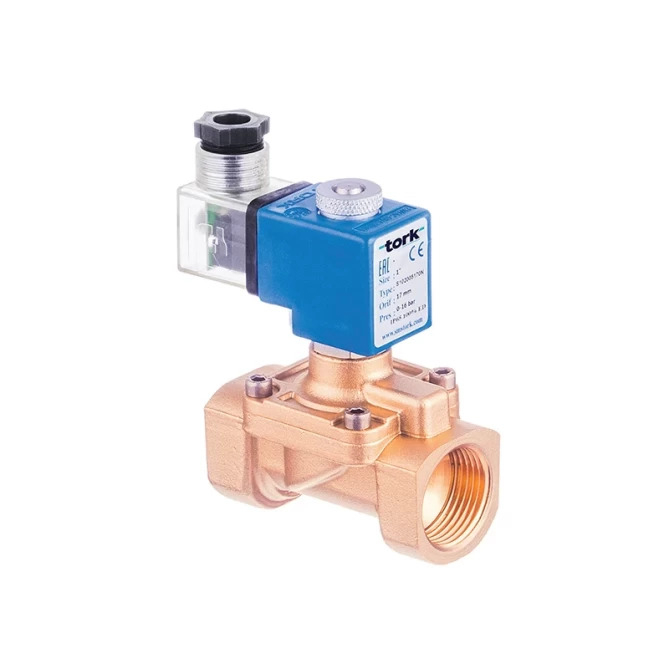

Elektromagnetický ventil Tork T-ZR107 6/4" 24VAC NC EPDM (S1000.07.390E.24VAC)

TORK
  • Kód produktu: S1000.07.390E.24VAC
  • Kód výrobce: S1000.07.390E.24VAC
  • Záruka: 2 roky

Elektromagnetický ventil Tork T-ZR107 DN40 s těsněním EPDM pro vodu, vzduch i plyn. Servo (pilotně) ovládaný, normálně zavřený, přírubové připojení DIN 2566. Kv 370, max. tlak 16 bar. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 11 646 Kč
Cena bez DPH 8 663 Kč
Cena s DPH 10 482 Kč

Varianty produktu

+ −

Parametry a katalogy

Funkce Bez napětí zavřeno
Jmenovitá světlost DN 40
Médium Vzduch, Voda, Plyn
Napájení 24 VAC
Rozsah tlaku 0...10 bar
Teplota média -20...80 °C
Těsnění Viton, NBR, EPDM
Velikost připojení 1 1/2"
Hmotnost 0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Elektromagnetický ventil Tork T-ZR107 (S1000.07) je dvoucestný servo (pilotně) ovládaný solenoidový ventil v provedení DN40 s mosazným tělem a těsněním EPDM. Slouží k automatickému otevírání a uzavírání průtoku vody, vzduchu i plynu v potrubních rozvodech. Ventil je normálně zavřený – bez napětí na cívce je uzavřený a otevírá se po přivedení napětí 24 V AC.

Kde ventil využijete

Ventil je určený pro průmyslové i technické rozvody neutrálních kapalin a plynů – typicky vody, stlačeného vzduchu a plynných médií. Uplatní se v úpravnách vody, vzduchotechnice, chladicích a otopných okruzích nebo v automatizovaných dávkovacích a plnicích systémech. Díky pilotnímu (servo) ovládání pracuje spolehlivě tam, kde je potřeba spínat větší průtoky. Ventil lze instalovat v libovolné poloze, cívku ale orientujte svisle. Před ventil doporučujeme zařadit filtr.

Elektromagnetický ventil Tork T-ZR107 DN40 v potrubním rozvodu
Konstrukční provedení ventilu Tork T-ZR107 – přírubové připojení DIN 2566

Konstrukční provedení

Tělo ventilu je z mosazi, vnitřní části, sedla, jádrová trubka i pružiny jsou z nerezové oceli a stínicí kroužek z mědi. Těsnicí prvky jsou z EPDM s pracovním rozsahem –30 °C až +130 °C. Připojení je přírubové podle normy DIN 2566 (DN40). Cívka má izolační třídu H (180 °C), trvalé zatížení 100 % ED a krytí IP65 (na vyžádání IP68). Pilotní (servo) konstrukce nevyžaduje žádný minimální tlakový rozdíl – ventil pracuje i při nulovém rozdílu tlaku (ΔP = 0).

Technické parametry:

  • Připojení: příruba DIN 2566, DN40
  • Světlost (orifice): 39 mm
  • Funkce: normálně zavřený (NC), 2cestný, pilotně ovládaný
  • Médium: voda, vzduch, plyn
  • Max. tlak – kapaliny: 0–16 bar
  • Max. tlak – plyny: 0–3 bar
  • Kv: 370 (ověřit jednotku)
  • Těsnění: EPDM (–30 °C až +130 °C)
  • Tělo: mosaz, vnitřní díly nerez
  • Hmotnost: 9,6 kg
  • Napětí cívky: 24 V AC (cívka C50)
  • Krytí: IP65 (na vyžádání IP68)
  • Izolační třída cívky: H (180 °C)
  • Trvalé zatížení: 100 % ED
  • Okolní teplota: –20 °C až +60 °C
  • Doba otevření / zavření: 400–1600 ms / 1000–2000 ms

Časté dotazy

Ne. Jde o pilotně (servo) ovládaný ventil konstruovaný pro nulový tlakový rozdíl (ΔP = 0), takže pracuje i bez rozdílu tlaku mezi vstupem a výstupem.

Ventil lze instalovat v libovolné poloze bez vlivu na funkci. Cívka by ale měla být orientovaná svisle nahoru.

Doporučuje se. Výrobce předepisuje provoz ventilu s filtrem – zachytí nečistoty, které by mohly poškodit sedlo nebo bránit těsnému uzavření.

EPDM je vhodné pro vodu a horkou vodu, vzduch a řadu neutrálních médií, s pracovním rozsahem –30 °C až +130 °C. Není vhodné pro minerální oleje a uhlovodíky – pro ně se používá těsnění Viton.
