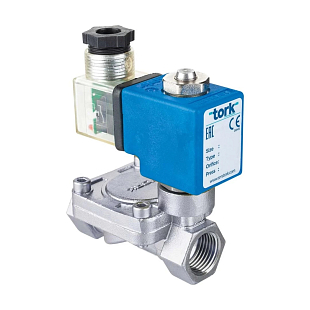

Nerezový solenoidový ventil Tork T-GS103 G½" pro vodu, vzduch a plyn. Normálně uzavřený, pilotně ovládaný, těsnění EPDM. Max. tlak 16 bar, průtok Kv 48 l/min. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 15 |
| Krytí IP | IP 65 |
| Médium | Vzduch, Voda, Plyn, Kyselina, Chemický materiál |
| Rozsah tlaku | 0,5...16 bar |
| Teplota média | -10...80 °C |
| Těsnění | NBR |
| Velikost připojení | 1/2" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-GS103 je nerezový elektromagnetický ventil se závitovým připojením G½" pro průmyslové rozvody vody, vzduchu, plynu a mírně agresivních kapalin. Jde o dvoucestný normálně uzavřený (NC) ventil s pilotním ovládáním a těsněním EPDM – těleso i vnitřní díly jsou z korozivzdorné oceli AISI 316. Ventil je dodáván bez cívky; cívku řady C400 je třeba objednat samostatně dle požadovaného napájení.
Ventil T-GS103 najde uplatnění všude tam, kde je zapotřebí dálkově ovládané uzavírání nebo otevírání potrubního rozvodu v prostředí s nároky na odolnost vůči korozi a chemickým vlivům. Typickými oblastmi jsou potravinářský průmysl, úpravny vody, chemické provozy nebo chladicí a klimatizační okruhy. Díky tělesu z oceli AISI 316 a těsnění EPDM je ventil vhodný i pro hygienicky náročné aplikace a média mírně agresivního charakteru. Pilotní princip ovládání zajišťuje spolehlivé přepínání při diferenčním tlaku min. 0,5 bar v celém rozsahu až do 16 bar.
Těleso ventilu je vyrobeno z korozivzdorné oceli AISI 316, stejně jako vnitřní součásti, sedlo, jádro a pružiny. Stínící kroužek je z mědi (EN 12735-1). Těsnění EPDM je kompatibilní s horkou vodou, vzduchem a mírně agresivními chemickými médii v rozsahu –10 °C až +130 °C – pracovní teplota celého ventilu je však u pilotně ovládané verze omezena na +80 °C. Průměr otvoru 12,5 mm a průtočnost Kv 48 l/min pokrývají běžné průmyslové průtoky při jmenovitém připojení G½". Těleso lze montovat v libovolné poloze; cívka musí být umístěna svisle. Krytí IP65 je standardem, na požádání IP68.
Technické parametry:
Ventily řady SS1010 se standardně dodávají jako tělo bez cívky, protože cívky se volí samostatně podle požadovaného napájecího napětí a doplňkového vybavení (LED indikátor, PWM zásuvka). Kompatibilní jsou cívky Tork řady C400 (například C40024VAC15VA pro 24 V AC nebo C40024VDC18W pro 24 V DC). Při objednávce cívky vždy uveďte napájení – ostatní parametry (připojovací rozměr, zástavba) jsou u celé řady SS1010 shodné.
Ventil T-GS103 pracuje na principu pilotního ovládání a vyžaduje minimální diferenční tlak ΔP = 0,5 bar. Pokud váš systém pracuje s nižším tlakem nebo s nulovým diferenčním tlakem, je třeba zvolit ventil s přímým ovládáním – z řady SS1010 jsou to modely se závitem G⅛" nebo G¼", kde je ΔP = 0.
EPDM těsnění je vhodné pro vodu, horkou vodu, vzduch, inertní plyny a mírně agresivní chemická média (kyseliny, louhy ve zředěných koncentracích). Není kompatibilní s minerálními oleji, uhlovodíky ani palivy – pro tato média použijte variantu s těsněním Viton. Pro standardní studenou vodu a vzduch při běžných teplotách postačí i ekonomičtější varianta s těsněním NBR.
Těleso ventilu lze instalovat v libovolné poloze bez vlivu na spolehlivost funkce. Jedinou podmínkou je svislá orientace cívky (solenoidového pohonu). Výrobce doporučuje instalaci s filtrem před ventilem, aby nečistoty nezanesly otvor a neohrozily těsnost.
