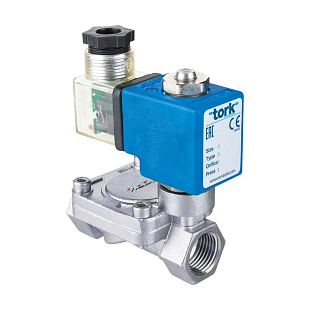

Nerezový solenoidový ventil Tork T-GS103G½" s těsnění EPDM pro vodu, vzduch a plyny. Normálně zavřený, pilotně ovládaný, napájení 12 V DC. Pracovní tlak 0,5–16 bar, teplota média –10 až +80 °C. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 15 |
| Krytí IP | IP 65 |
| Médium | Vzduch, Voda, Plyn, Kyselina, Chemický materiál |
| Napájení | 12 VDC |
| Rozsah tlaku | 0,5...16 bar |
| Teplota média | -10...80 °C |
| Těsnění | NBR |
| Velikost připojení | 1/2" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-GS103 je dvoucestný nerezový elektromagnetický (solenoidový) ventil s připojením G½" a těsněním EPDM. Ventil je normálně zavřený, pilotně ovládaný a určený pro dálkové řízení průtoku vody, vzduchu, plynů a dalších médií kompatibilních s nerezovou ocelí AISI 316 a EPDM těsněním. Cívka pracuje na 12 V DC při trvalém provozu (ED 100 %).
Ventil T-GS103 najde uplatnění v průmyslových potrubních systémech, kde je potřeba dálkově spínat průtok médií a kde mosazná armatura nevyhovuje – ať už z důvodu chemické odolnosti, hygienických požadavků nebo agresivního prostředí. Typické aplikace zahrnují čistírny odpadních vod, potravinářské technologie, systémy chlazení a odvlhčování, chemické rozvody nebo průmyslové procesy s mírně korozivními kapalinami. Díky EPDM těsnění je ventil vhodný i pro slabě alkalická a kyselá média. Minimální diferenční tlak pro otevření je 0,5 bar, maximální provozní tlak 16 bar.
Tělo ventilu i vnitřní součásti jsou vyrobeny z nerezové oceli AISI 316, sedla, jaderná trubice a pružiny jsou taktéž z nerezové oceli. Stínící kroužek je z mědi dle EN 12735-1. Standardní těsnění EPDM je teplotně odolné do +130 °C a dobře snáší kontakt s horkou vodou i slabě chemicky agresivními médii. Na vyžádání je dostupné těsnění NBR (do +80 °C) nebo Viton (do +160 °C). Maximální přípustná viskozita média je 5 °E (~37 cSt). Cívka je impregnantem ze skelného polyesteru a splňuje třídu izolace H (180 °C, IEC 85).
Technická specifikace:
Ano. T-GS103 je pilotně ovládaný ventil, který ke svému otevření potřebuje minimální diferenční tlak 0,5 bar. Při nulovém nebo velmi nízkém tlaku média se ventil neotevře spolehlivě. Pro aplikace s tlakem od 0 bar je třeba zvolit přímočinné provedení – v řadě SS1010 jsou to velikosti G⅛" a G¼" s ΔP = 0.
EPDM těsnění je vhodné pro vodu, vzduch, páru (nízkotlakou), slabě kyselá a alkalická média a inertní plyny. Nevhodné je pro minerální oleje, ropné deriváty a uhlovodíky – pro tyto aplikace je třeba zvolit provedení s těsněním NBR nebo Viton. Nerezové tělo AISI 316 zajišťuje odolnost vůči korozivním látkám, kde by standardní mosaz nevyhovovala.
Tělo ventilu lze nainstalovat do libovolné polohy bez vlivu na funkci. Cívka však musí být umístěna ve svislé poloze (elektromagnet orientován nahoru nebo dolů) – montáž s cívkou nakloněnou do stran není doporučena a může negativně ovlivnit spolehlivost funkce elektromagnetu.
Cívka pracuje na napětí 12 V DC s příkonem 18 W při trvalém provozu (ED 100 %). Připojení je standardním konektorem DIN 43650 Form A (ISO 4400 / EN 175301-803) pro kabely průměru 6–8 mm. Na vyžádání je dostupná verze konektoru s LED indikací nebo PWM socketem. Toleranční pásmo napájení DC: –5 %, +10 %.
Standardní provedení má krytí IP65 dle ISO 60529 – cívka je chráněna proti prachu a přímému stříkání vody ze všech stran. Pro prostředí s možným ponořením nebo intenzivním oplachováním tlakem je dostupné provedení IP68 (na vyžádání při objednávce). Okolní teplota prostředí musí být v rozsahu –10 až +60 °C.
