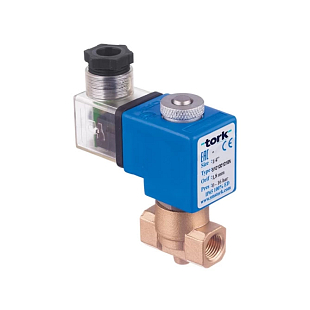

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV105 DN25, Bez cívky

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV105 DN25, Bez cívky
  • 4 varianty

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV105 DN25, Bez cívky

TORK
  • Kód produktu: S101005170E-KCV
  • Kód výrobce: S101005170E-KCV
  • Záruka: 2 years

Elektromagnetický ventil na vodu, vzduch a plyn TORK T-KCV105 DN25 (G1") z mosazi, bez cívky. Pilotně ovládaný, normálně zavřený, těsnění NBR. Tlak 0,5–16 bar, Kv 90 l/min. Více informací

Ceníková cena 3 883 Kč
Cena bez DPH 2 888 Kč
Cena s DPH 21 % 3 495 Kč

Varianty produktu

− +

Parametry a katalogy

Atex Ne
Funkce Bez napětí zavřeno
Jmenovitá světlost DN 25
Médium Voda
Rozsah tlaku 0,5...16 bar
Teplota -20...80 °C
Těsnění NBR
Velikost připojení 1"
Hmotnost 1.05 kg

Datový list EN ke stažení

Stáhnout PDF

TORK T-KCV105 DN25 je elektromagnetický (solenoidový) ventil ze série S1010, dodávaný bez cívky. Jde o pilotně ovládaný ventil normálně zavřený (NC), určený pro spínání vody, vzduchu a neagresivních plynů v procesních a rozvodných potrubích. Tělo je mosazné, vnitřní díly nerezové.

Kde ventil využijete

Ventil se používá jako spínací prvek na potrubních rozvodech vzduchu, vody a plynu – typicky v úpravnách vody, potravinářském a cukrovarnickém provozu, cementárnách, palubních (on-board) zařízeních nebo v barvárnách. Díky kompaktní konstrukci a nízké pořizovací ceně se často nasazuje jako standardní prvek v procesních linkách, kde je potřeba spolehlivě otevírat, uzavírat nebo dávkovat průtok média.

Ventil lze montovat v libovolné poloze bez vlivu na funkci; cívka (dodává se zvlášť) by měla být orientovaná svisle nahoru. Výrobce doporučuje řadit před ventil filtr, aby nečistoty v médiu neomezily jeho životnost a spolehlivost.

Elektromagnetický ventil TORK T-KCV105 DN25 na potrubí

Technické parametry (S1010.05.170, G1"):

  • Připojení: G1" (BSP), na dotaz NPT
  • Průměr sedla: 17 mm
  • Pracovní tlak: 0,5–16 bar
  • Průtokový součinitel Kv: 90 l/min
  • Hmotnost: 0,96 kg
  • Provedení: normálně zavřený (NC), pilotně ovládaný, 2/2 cestný
  • Doba otevření/zavření: 400–500 ms
  • Materiál těla: mosaz
  • Vnitřní díly: nerezová ocel
  • Těsnění: NBR (na dotaz EPDM, Viton)
  • Pracovní teplota (NBR): −20 °C až +80 °C
  • Krytí: IP65 (na dotaz IP68)

Časté dotazy

Ne, toto provedení se dodává bez cívky. Cívku je nutné objednat samostatně dle požadovaného napětí (12–230 V AC/DC).

Ventil je určen pro vzduch, vodu a neutrální plyny. Se standardním NBR těsněním pracuje v rozsahu −20 °C až +80 °C; pro jiná média nebo teploty lze zvolit těsnění EPDM nebo Viton.

Samotné tělo ventilu lze montovat v libovolné poloze. Cívka by ale měla směřovat svisle nahoru, aby byla zajištěna správná funkce jádra.

Ano. Přítomnost písku nebo jiných nečistot v médiu může narušit funkci ventilu a zkrátit jeho životnost, proto výrobce doporučuje řadit filtr před ventil.
