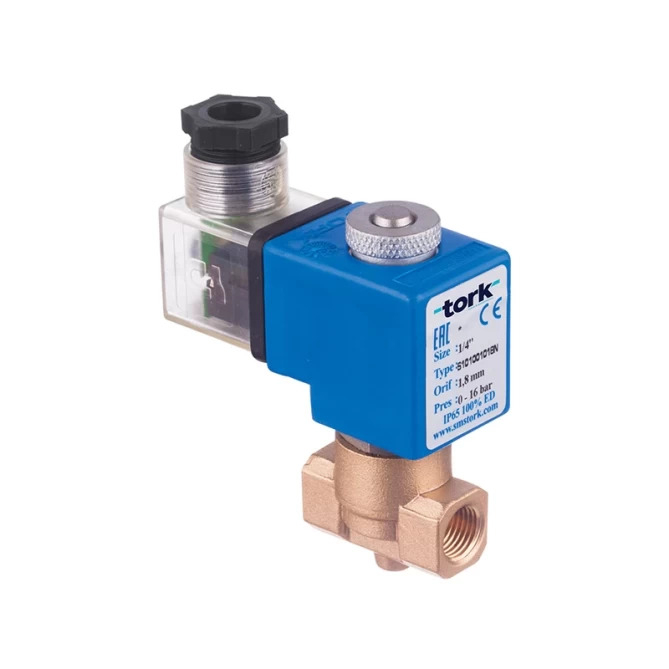

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV103 DN15, Bez cívky

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV103 DN15, Bez cívky
  • 4 varianty

Elektromagnetický ventil na vodu s pomocným kontaktem TORK T-KCV103 DN15, Bez cívky

TORK
  • Kód produktu: S101003145E-KCV
  • Kód výrobce: S101003145E-KCV
  • Záruka: 2 roky

Elektromagnetický ventil TORK T-KCV103 DN15 s koncovým spínačem pro vodu, vzduch a plyny. Bezkontaktní snímač hlásí, zda je ventil otevřený, nebo zavřený. Tlak 0,5–6 bar, teplota -10 až +80 °C. Více informací

Ceníková cena 2 963 Kč
Cena bez DPH 2 204 Kč
Cena s DPH 21 % 2 667 Kč

Varianty produktu

− +

Parametry a katalogy

Atex Ne
Funkce Bez napětí zavřeno
Jmenovitá světlost DN 15
Médium Voda
Rozsah tlaku 0,5...16 bar
Teplota -20...80 °C
Těsnění NBR
Velikost připojení 1/2"
Hmotnost 0.95 kg

Datový list EN ke stažení

Stáhnout PDF

TORK T-KCV103 je elektromagnetický (solenoidový) ventil DN15 (G1/2") s integrovaným bezkontaktním snímačem polohy. Je pilotně ovládaný, normálně zavřený, a kromě samotného řízení průtoku umí navíc elektricky potvrdit, zda je ventil otevřený, nebo zavřený. Je určen pro vodu, vzduch a neutrální plyny.

Kde produkt využijete

Ventil se používá v průmyslových a technologických rozvodech vody, vzduchu a neutrálních plynů, kde je potřeba nejen ovládat průtok, ale i mít zpětnou vazbu o skutečné poloze ventilu – typicky v automatizovaných linkách, řídicích systémech nebo bezpečnostních okruzích, kde nestačí spoléhat jen na to, že byl vydán povel k sepnutí cívky.

Díky brzdovému tělu z mosazi a vnitřním dílům z nerezové oceli je vhodný i pro dlouhodobý provoz v běžném průmyslovém prostředí.

TORK T-KCV103 elektromagnetický ventil s koncovým spínačem DN15
Snímač polohy TORK KCV

Signalizace polohy bez další elektroniky

Ventil má zabudovaný bezkontaktní snímač (PNP/NPN), který elektricky potvrzuje, zda je kotva ventilu v otevřené, nebo zavřené poloze. Signál lze přivést přímo do PLC nebo řídicí jednotky bez nutnosti instalovat samostatný koncový spínač nebo indukční snímač na tělo ventilu.

Výrobní nastavení:

  • Jmenovitá světlost: DN15 (G1/2")
  • Průměr sedla: 14,5 mm
  • Tlakový rozsah: 0,5–6 bar
  • Kv (průtok): 70 l/min
  • Provedení: normálně zavřený, pilotně ovládaný, ΔP = 0
  • Snímač polohy: PNP/NPN
    • Pracovní napětí: 10–30 V DC
    • Spínací proud: 200 mA
    • Pracovní teplota snímače: -25 až +70 °C
    • Krytí snímače: IP67
  • Krytí ventilu (cívka): IP65 (na vyžádání IP68)
  • Teplota media (těsnění NBR): -10 až +80 °C
  • Okolní teplota (cívka): -10 až +60 °C

Časté dotazy

Snímač (typ PNP nebo NPN) elektricky potvrzuje, zda je ventil v otevřené, nebo zavřené poloze. Signál se zapojuje do řídicího systému nezávisle na napájení cívky ventilu.

Ventil je určený pro vodu, vzduch a neutrální plyny. Při znečištěném médiu výrobce doporučuje instalaci filtru před ventil.

Ventil lze montovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka by ale měla směřovat svisle nahoru.

Doba otevření i uzavření je udávána výrobcem na 30 ms.
