Name: Elektromagnetický ventil na páru Tork T-BA208 2" 230 VAC NO (S2012.08.460E.230V)
Brand: TORK
Price: 13151 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí otevřeno
Krytí IP	IP 65
Médium	Pára, Horká voda
Napájení	230 VAC
Rozsah tlaku	0,5...3 bar
Teplota média	-30...160 °C
Těsnění	PTFE
Velikost připojení	2"
Hmotnost	3.98 kg

Datový list EN ke stažení

Stáhnout PDF

Solenoidový ventil Tork S2012.08.460E.230V je pilotně ovládaný parní elektromagnetický ventil řady S2012 s připojením G2". Jde o normálně otevřený (NO), dvoucestný (2/2) ventil určený pro spínání páry a horké vody v průmyslových rozvodech.

Kde ventil využijete

Řada S20 je určená pro parní a horkovodní vedení – typicky u průmyslových žehlicích strojů, parních kotlů a v textilním průmyslu. Výrobce doporučuje instalovat ventil společně s filtrem: nečistoty v médiu procházejícím ventilem jej mohou zanést a zkrátit jeho životnost.

Solenoidový parní ventil Tork S2012.08.460E.230V G2 palce

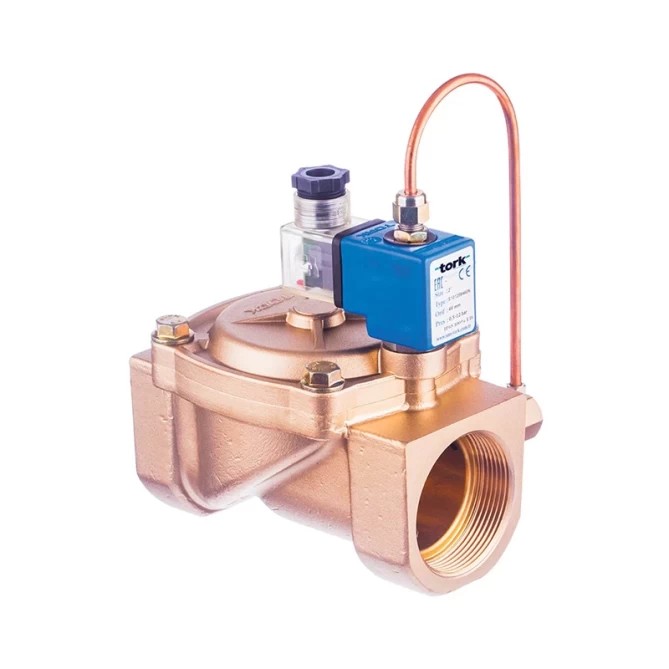

Konstrukce solenoidového ventilu Tork S2012

Konstrukce a materiály

Tělo ventilu je z mosazi, vnitřní díly (jádrová trubice, sedla, pružiny) jsou z nerezové oceli a mosazi. Toto provedení má těsnění z EPDM, které je u řady S2012 určené pro větší připojovací rozměry (1 1/4"–2"). Ventil lze montovat v libovolné poloze, cívka ale musí být orientovaná svisle nahoru.

Technické parametry:

Připojení: G2" (BSP)
Světlost (orifice): 46 mm
Průtok Kv: 450 l/min
Pracovní tlak: 0,5–3 bar
Teplota média: do 140 °C
Hmotnost: 3,04 kg
Napětí cívky: 230 V AC, 15 VA

Krytí: IP65 (na vyžádání IP68)
Doba odezvy: otevření 30 ms, zavření 30 ms
Třída izolace cívky: H (180 °C)

Časté dotazy

Musí být ventil namontovaný v konkrétní poloze?

Podle výrobce lze ventil montovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka ale musí být orientovaná svisle nahoru.

Je nutné před ventil instalovat filtr?

Výrobce doporučuje ventil používat s filtrem. Pokud médium obsahuje nečistoty, mohou ventil zanést a zkrátit tak jeho životnost.

Jaký je rozdíl mezi variantami s těsněním PTFE a EPDM u řady S2012?

Menší připojovací velikosti (G3/8"–G1") se dodávají s těsněním PTFE, větší velikosti od G1 1/4" do G2" (včetně této varianty s kódem .460E) mají těsnění EPDM.

Jaké je krytí ventilu a lze ho zvýšit?

Standardní krytí je IP65. Na vyžádání u výrobce lze pořídit provedení s krytím IP68.
