Name: Elektromagnetický ventil na páru Tork T-BA205 1" bez cívky NO PTFE (S2012.05.250T)
Brand: TORK
Price: 4697 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí otevřeno
Jmenovitá světlost	DN 25
Médium	Pára, Horká voda
Rozsah tlaku	0,5...5 bar
Teplota média	-30...160 °C
Velikost připojení	1"
Hmotnost	1.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-BA205 1" NO PTFE (S2012.05.250T) je pilotně ovládaný elektromagnetický ventil řady S2012 určený pro regulaci průtoku páry a horkých kapalin. Ventil je normálně otevřený (NO) – v klidovém stavu bez napájení cívky propouští médium; po přivedení elektrického napájení se uzavře. Připojovací závit G1" (BSP), těsnění PTFE, prodáváno bez cívky.

Typické využití

Ventil S2012 řady Tork se používá v průmyslových parních rozvodech, procesních linkách potravinářského a chemického průmyslu a všude tam, kde je potřeba dálkově ovládané otevírání nebo uzavírání páry či horkých kapalin do 140 °C. Normálně otevřená funkce je vhodná pro aplikace, kde výpadek napájení nesmí přerušit průtok – například vytápěcí okruhy, parní sterilizace nebo technologické ohřevy. Ventil snáší montáž v libovolné poloze a pracuje s médii s viskozitou do 5 °E (cca 37 cSt).

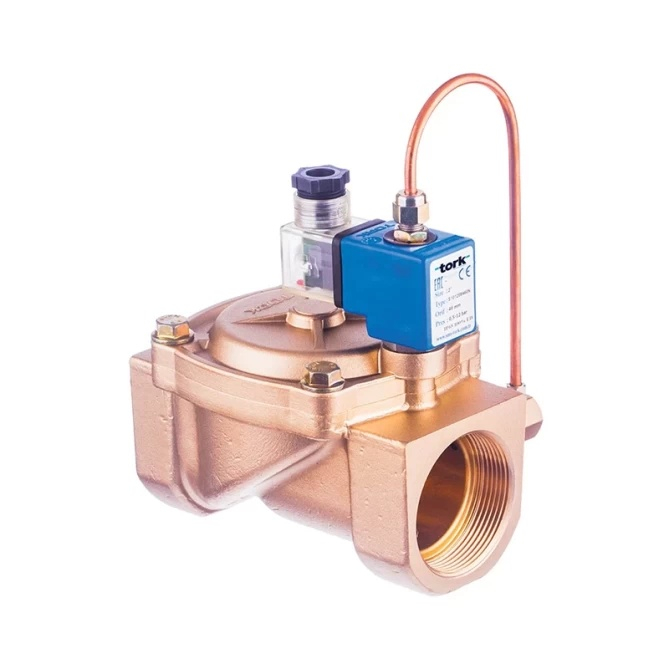

Elektromagnetický ventil Tork S2012 1 palec na parním potrubí

Konstrukce a materiály

Těleso ventilu je vyrobeno z mosazi, vnitřní díly (sedlo, trubka jádra, pružiny) jsou z nerezové oceli a mosazi. Stínící kroužek je z mědi dle EN 12735-1. Těsnění kontaktních ploch je z PTFE, které snáší páru a agresivnější média lépe než standardní NBR. Na vyžádání je dostupné těsnění EPDM. Cívka třídy izolace H (180 °C) je impregnována polyesterovým skleněným vláknem a dosahuje stupně krytí IP65; pro náročnější prostředí lze objednat IP68. Připojení cívky je standardizovaný konektor DIN 43650 Form A.

Technické parametry (S2012.05 – G1", NO, PTFE):

Připojení: G1" (BSP dle ISO 228-1)
Průměr otvoru (orifice): 17 mm
Funkce: normálně otevřený (NO), 2/2, pilotně ovládaný
Tlakový rozsah: 0,5–5 bar (min. ΔP = 0,5 bar)
Průtokový koeficient Kv: 90 l/min
Max. teplota média: 140 °C
Těsnění: PTFE
Těleso: mosaz
Vnitřní díly: nerezová ocel, mosaz
Hmotnost: 0,99 kg

Stupeň krytí cívky: IP65 (IP68 na vyžádání)
Třída izolace cívky: H (180 °C, dle IEC 85)
Elektrické připojení: DIN 43650 Form A (kabel Ø 6–8 mm)
Doba odezvy: otevření 30 ms, zavření 30 ms
Cívka: není součástí dodávky – objednejte samostatně

Časté dotazy

Jakou cívku mám k ventilu S2012.05 objednat?

Ventil je dodáván bez cívky – cívku objednávejte zvlášť podle požadovaného napájecího napětí. Výrobce nabízí cívky řady C400 pro DC napětí 12 V, 24 V, 110 V (18 W) i AC napětí 12 V, 24 V, 110 V, 230 V (15 VA nebo 24 VA). Připojení je standardní DIN 43650 Form A. Na vyžádání je dostupná cívka s LED indikací nebo PWM socketem.

Je ventil vhodný pro sycenou páru i přehřátou páru?

Ventil S2012 je primárně konstruován pro páru (STEAM) a horké kapaliny do 140 °C. Přesný typ páry (sytá / přehřátá) datasheet nespecifikuje – pro aplikace s přehřátou párou ověřte u výrobce, zda konkrétní pracovní podmínky (teplota, tlak) spadají do povolených mezí. Doporučuje se instalace filtru před ventil.

Proč je u pilotně ovládaného ventilu nutný minimální diferenční tlak?

Pilotně ovládaný ventil využívá k otevření nebo zavření tlakový rozdíl mezi vstupem a výstupem (ΔP). U ventilu S2012.05 je minimální požadovaný diferenční tlak 0,5 bar. Při nižším tlakovém rozdílu nemusí ventil spolehlivě fungovat. Pokud nelze tento tlak v aplikaci zaručit, je nutné zvolit ventil s přímým nebo polopilotem ovládáním.

Je ventil certifikován dle PED a lze ho použít v tlakových systémech?

Ano – ventily Tork řady S2012 jsou dostupné v provedení splňujícím směrnici pro tlaková zařízení 97/23/EC (PED) a nízkonapěťovou směrnici 2006/95/ECC (LVD). Pokud konkrétní objednávka vyžaduje PED certifikaci, upřesněte tento požadavek při objednávce.
