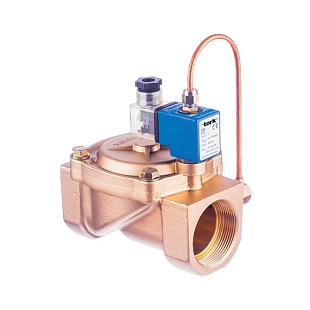

Elektromagnetický ventil na páru Tork T-BA202 3/8" bez cívky NO (S2012.02.125T)

Elektromagnetický ventil na páru Tork T-BA202 3/8" bez cívky NO (S2012.02.125T)
  • 4 varianty

Elektromagnetický ventil na páru Tork T-BA202 3/8" bez cívky NO (S2012.02.125T)

TORK
  • Kód produktu: S2012.02.125T
  • Kód výrobce: S2012.02.125T
  • Záruka: 2 roky

Elektromagnetický ventil na páru Tork S2012.02 3/8" NO je nepřímo ovládaný 2/2 elektromagnetický ventil série S2012 pro regulaci parního média. Ve výchozím stavu je ventil otevřený (NO) a uzavírá se po přivedení napájení na cívku. Max. teplota média 140 °C, tlakový rozsah 0,5–5 bar, krytí IP65. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 3 750 Kč
Cena bez DPH 2 789 Kč
Cena s DPH 21 % 3 375 Kč

Varianty produktu

− +

Parametry a katalogy

Funkce Bez napětí otevřeno
Jmenovitá světlost DN 10
Médium Pára, Horká voda
Rozsah tlaku 0,5...5 bar
Teplota média -30...160 °C
Velikost připojení 3/8"
Hmotnost 0.70 kg

Datový list EN ke stažení

Stáhnout PDF

Tork S2012.02 je nepřímo ovládaný elektromagnetický ventil 2/2 s funkcí normally open (NO) určený pro regulaci páry. Ve výchozím stavu je ventil otevřený; přivedením napájení na cívku se uzavře. Ventil je dodáván bez cívky – cívka se objednává samostatně dle požadovaného napájení.

Kde ventil využijete

Ventil S2012.02 je určen pro průmyslové parní rozvody, kde je třeba automaticky řídit průtok páry. Typické aplikace zahrnují parní ohřev v potravinářském a chemickém průmyslu, sterilizační zařízení, průmyslové pračky a autoklávy nebo topné systémy na páru. Funkce NO je výhodná tam, kde výpadek napájení nesmí přerušit přívod páry – ventil zůstane otevřený i bez elektřiny. Závit G 3/8" (BSP) odpovídá standardním průmyslovým rozvodům; na vyžádání je dostupné provedení NPT.

Elektromagnetický ventil Tork S2012.02 3/8
Tork S2012.02 – rozměrový náčrt a detail cívky

Konstrukce a elektrické provedení

Těleso ventilu je z mosazi, vnitřní díly z nerezové oceli a mosazi. Těsnění je standardně PTFE; na vyžádání je dostupné provedení EPDM. Cívka třídy izolace H (180 °C) pracuje v trvalém provozu (ED 100 %) a je impregnovaná polyesterovým skelným vláknem. Elektrické připojení zajišťuje konektor DIN 43650 (ISO 4400, Form A) pro kabel průměru 6–8 mm. Krytí IP65 je standardem; IP68 je dostupné na vyžádání. Ventil lze montovat v libovolné poloze, přičemž cívka musí být orientována svisle.

Technické parametry – S2012.02 (3/8", NO):

  • Připojení: G 3/8" (BSP, ISO 228-1); na vyžádání NPT
  • Průměr otvoru (orifice): 12,5 mm
  • Tlakový rozsah: 0,5–5 bar
  • Minimální provozní tlakový rozdíl (ΔP): 0,5 bar
  • Průtokový koeficient Kv: 48 l/min
  • Max. teplota média: 140 °C
  • Médium: pára
  • Těsnění (standard): PTFE; na vyžádání EPDM
  • Těleso: mosaz
  • Hmotnost: 0,7 kg
  • Krytí: IP65 (na vyžádání IP68)
  • Okolní teplota: –20 až +60 °C
  • Doba odezvy: otevření 30 ms / zavření 30 ms
  • Funkce: normally open (NO), 2/2, nepřímé ovládání (pilot operated)
  • Provoz cívky: ED 100 % (trvalý)
  • Třída izolace cívky: H (180 °C, IEC 85)
  • Elektrické připojení: DIN 43650 / ISO 4400 Form A (kabel Ø 6–8 mm)
  • Dostupná napájení cívky (AC): 12 V / 15 VA, 24 V / 15 VA, 48 V / 15 VA, 110 V / 15 VA, 230 V / 15 VA, 230 V / 24 VA
  • Dostupná napájení cívky (DC): 12 V / 18 W, 24 V / 18 W, 48 V / 18 W, 110 V / 18 W

Časté dotazy

Těleso ventilu je univerzální – cívka se volí samostatně podle napájecího napětí vaší aplikace. Dostupná provedení pokrývají napájení AC 12–230 V i DC 12–110 V. Při objednávce uveďte požadované napětí a typ napájení (AC/DC), aby byla dodána správná cívka ze série C400.

Série S2012 je primárně navržena a certifikována pro páru. Kompatibilita s jinými médii závisí na materiálech v kontaktu s médiem (mosaz, nerezová ocel, PTFE nebo EPDM těsnění) a na konkrétních provozních podmínkách – ověřte u výrobce nebo distributora.

Standardní provedení je s těsněním PTFE, které nabízí vysokou chemickou odolnost a snáší teploty páry až 140 °C. Provedení EPDM je dostupné na vyžádání a hodí se tam, kde je médium agresivnější vůči PTFE, případně pro specifické provozní podmínky – konzultujte výběr s dodavatelem.

Ano, ventily série S2012 jsou dostupné v provedení dle směrnice pro tlaková zařízení 97/23/EC (PED) a splňují i nízkonapěťovou směrnici 2006/95/ECC (LVD). Pokud potřebujete PED provedení, uveďte to při objednávce.

Ano, výrobce doporučuje instalaci filtru před ventil. Nečistoty v parním potrubí mohou poškodit těsnění nebo zablokovat pilot, což ovlivní správnou funkci nepřímého ovládání. Filtr prodlouží životnost ventilu a sníží riziko provozních výpadků.
