Elektromagnetický ventil na páru TORK T-B208 DN 50, 12 VAC

Elektromagnetický ventil na páru TORK T-B208 DN 50, 12 VAC
  • 7 variant

Elektromagnetický ventil na páru TORK T-B208 DN 50, 12 VAC

TORK
  • Kód produktu: S2010.08.046E.12VAC
  • Kód výrobce: S2010.08.046E.12VAC
  • Záruka: 2 years

Elektromagnetický parní ventil Tork S2010.08 G2" s pilotním ovládáním pro průmyslové parní rozvody. Normálně zavřený, těsnění EPDM. Tlak 0,5–5 bar, Kv 450 l/min (27 m³/h), cívka 12 V AC. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 7 473 Kč
Cena bez DPH 5 558 Kč
Cena s DPH 21 % 6 726 Kč

Varianty produktu

− +

Parametry a katalogy

Funkce Bez napětí zavřeno
Jmenovitá světlost DN 50
Krytí IP IP 65
Médium Pára, Horká voda
Napájení 12 VAC
Rozsah tlaku 0,5...5 bar
Teplota média -30...130 °C
Těsnění EPDM
Velikost připojení 2"
Hmotnost 3.95 kg

Datový list EN ke stažení

Stáhnout PDF

Tork S2010.08 je elektromagnetický (solenoidový) ventil pro páru v provedení G2", normálně zavřený, s pilotním ovládáním. Slouží k dálkovému elektrickému spínání a uzavírání parních rozvodů v průmyslových a energetických provozech.

Kde produkt využijete

Ventil je určen pro spínání parních rozvodů v kotelnách, výměníkových stanicích, průmyslových parních okruzích a technologických linkách, kde je potřeba dálkově a automaticky uzavírat přívod páry. Pilotně ovládaná konstrukce umožňuje spínání větších průtoků při nižší spotřebě elektrické energie na cívce než u přímo ovládaných ventilů. Ventil lze namontovat v libovolné poloze, cívka však musí být vždy ve svislé poloze.

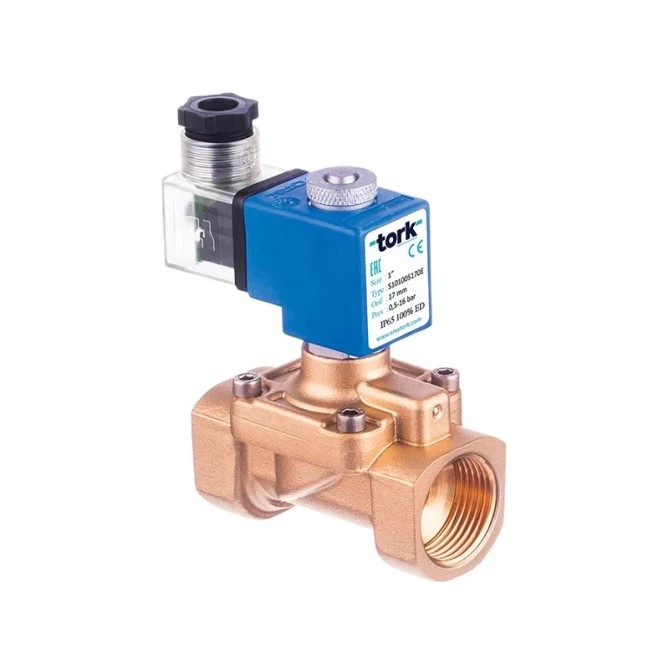

Tork S2010.08 elektromagnetický ventil na páru G2
Řez ventilem Tork S2010 s popisem materiálů

Konstrukce a materiály

Tělo ventilu je z mosazi, vnitřní části z nerezové oceli a mosazi. Těsnění je v provedení EPDM, vhodné pro teploty přibližně od -30 °C do +130 °C. Stínící kroužek je z mědi. Ventil je vybaven konektorem DIN 46340 (DIN 43650) a krytím IP65, na požádání IP68.

Výrobní parametry:

  • Připojení: G2" (BSP)
  • Průměr sedla (orifice): 46 mm
  • Provozní tlak: 0,5–5 bar
  • Průtok Kv: 450 l/min (přibližně 27 m³/h)
  • Těsnění: EPDM
  • Hmotnost: 2,98 kg
  • Cívka: 12 V AC, 15 VA
  • Reakční doba: otevření 400 ms, zavření 1000 ms
  • Krytí: IP65 (na požádání IP68)
  • Okolní teplota: -20 °C až +60 °C

Časté dotazy

Samotné tělo ventilu lze namontovat v libovolné poloze bez vlivu na funkci. Cívka ovšem musí být vždy orientována svisle.

Ventil je pilotně ovládaný, což vyžaduje minimální diferenční tlak ΔP 0,5 bar pro správné otevření. Nelze jej použít při nulovém rozdílu tlaku.

Těsnění EPDM je určeno pro rozsah přibližně -30 °C až +130 °C. Pro vyšší teploty páry je nutné zvolit variantu s jiným materiálem těsnění.

Ventil je vybaven třípólovým konektorem dle DIN 46340 (DIN 43650), kabel Ø 6–8 mm.
