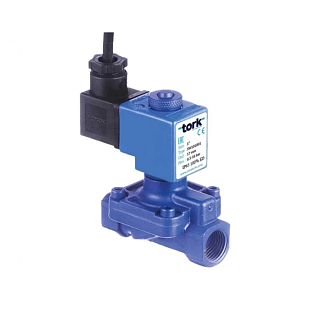

Solenoidový ventil Tork SW1010 G1½" s krytím IP68 pro agresivní prostředí a podmořské aplikace. Normálně uzavřený, pilotně ovládaný, 24 V AC, těsnění EPDM. Max. tlak 12 bar, do –10 °C až +130 °C. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Médium | Vzduch, Voda |
| Napájení | 24 VAC |
| Rozsah tlaku | 0,5...12 bar |
| Teplota média | -10...80 °C |
| Těsnění | NBR |
| Velikost připojení | 1 1/4" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-SW1010 G1½" IP68 je dvoucestný solenoidový ventil normálně uzavřeného provedení (NC) s pilotním ovládáním, určený pro provoz v agresivním prostředí, ve vlhku, venku nebo přímo pod vodou. Tělo ventilu je z mosazi s PTFE povlakem, těsnění EPDM, cívka s krytím IP68 ověřeným 72hodinovým testem pod vodou a 350hodinovým solaným testem. Ventil pracuje nepřetržitě (ED 100 %) a je dodáván s 3metrovým kabelem jako standard.
Ventil SW1010 je navržen pro instalace, kde standardní krytí nestačí – prašné provozy, průmyslové myčky, závlahy a venkovní vodní rozvody vystavené dešti, technologické linky s občasným ponořením armatury nebo prostředí s chemicky agresivními médii. Závitové připojení G1½" (BSP) umožňuje přímou montáž do stávajícího potrubí bez úprav. Díky možnosti montáže v libovolné poloze (cívka doporučena svisle) se ventil přizpůsobí i stísněným prostorovým podmínkám.
Tělo ventilu je z mosazi s PTFE povlakem pro ochranu před korozí a agresivními médii. Vnitřní části – sedla, trubka jádra a pružiny – jsou z nerezové oceli. Těsnicí kroužek je standardně z EPDM (rozsah –10 °C až +130 °C), na vyžádání je dostupné i provedení s NBR nebo Viton. Stínící kroužek je z mědi dle EN 12735-1. Cívka třídy izolace H (180 °C) je impregnována polyesterovým skleněným vláknem a splňuje standard IP68 podle TS3033 EN60529. Ventil je pilotně ovládaný s minimálním diferenčním tlakem 0,5 bar, průměr otvoru 39 mm, průtok Kv 270 l/min.
Technické parametry – SW1010.07.460E.24VAC (G1½", EPDM, 24 VAC):
Ano. Ventil je dimenzován pro trvalý provoz ED 100 %. Cívka s třídou izolace H (180 °C) a polyesterovou impregnací snese dlouhodobé zapnutí bez přehřátí.
IP68 znamená plnou ochranu před prachem (IP6X) a před trvalým ponořením (IPX8). Cívky Tork série SW1010 jsou testovány 72 hodin pod vodou a 350 hodin v solném roztoku podle normy TS3033 EN60529. Certifikaci IP68 udělil TSE (turecký normalizační ústav).
Ventil je pilotně ovládaný – k otevření využívá tlakový rozdíl mezi vstupem a výstupem. Bez minimálního diferenčního tlaku 0,5 bar se ventil neotevře spolehlivě. Pokud potřebujete provoz při nulovém nebo velmi nízkém tlaku (ΔP = 0 bar), je nutné zvolit ventil s přímým ovládáním.
Ano. Cívka řady C420 je samostatně vyměnitelná bez demontáže těla ventilu z potrubí. Při výběru náhradní cívky je nutné zachovat stejné napájecí napětí a typ konektoru. Cívky Tork pro tuto řadu jsou standardně dostupné jako příslušenství.
Pro médium do +80 °C je vhodné těsnění NBR. Pro horkou vodu a kondenzát do +130 °C slouží EPDM (tato varianta). Pro agresivnější média nebo teploty do +160 °C je k dispozici Viton nebo PTFE. Správný výběr těsnění podle teplotního rozsahu a chemické odolnosti je nutné ověřit před objednávkou.
