Name: Elektromagnetický nerezový ventil TORK T-SYD 606 DN 32
Brand: TORK
Price: 8246 CZK
Availability: InStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 32
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn
Napájení	230 VAC
Rozsah tlaku	0,5...16 bar
Teplota média	-10...80 °C
Těsnění	NBR
Velikost připojení	1 1/4"
Hmotnost	2.80 kg

Datový list EN ke stažení

Stáhnout PDF

TORK T-SYD 606 DN 32 je elektromagnetický (solenoidový) ventil s tělem a vnitřními díly z nerezové oceli, řady S6030. Jde o 2/2cestný ventil, normálně zavřený a pilotně ovládaný, určený pro spínání průtoku vody, vzduchu nebo plynu v potrubních rozvodech.

Kde ventil využijete

Ventil se používá v průmyslových i technologických rozvodech, kde je potřeba spínat průtok vody, vzduchu nebo plynu a kde běžný uhlíkový (mosazný/litinový) ventil nevyhovuje kvůli korozi nebo nárokům na čistotu média. Nerezové tělo zvyšuje odolnost vůči agresivnějším provozním podmínkám, vlhkosti nebo venkovnímu prostředí. Ventil lze namontovat v libovolné poloze, cívka musí zůstat orientovaná svisle.

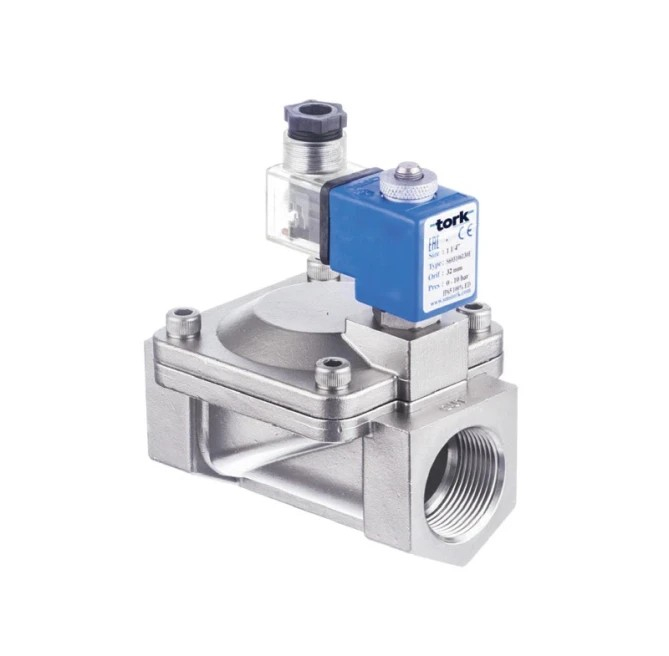

Elektromagnetický nerezový ventil TORK T-SYD 606 DN 32

Konstrukce nerezového ventilu TORK T-SYD 606

Konstrukce a odolnost

Tělo, vnitřní díly, sedla i pružiny jsou z nerezové oceli. Standardní těsnění je z NBR, na vyžádání dodává výrobce variantu s EPDM nebo Viton těsněním pro širší teplotní rozsah média. Krytí cívky je IP65, na vyžádání je k dispozici provedení IP68 nebo varianta do prostředí s nebezpečím výbuchu (Ex).

Technické parametry (S6030.06, DN 32):

Připojení: 1 1/4" (vnitřní závit BSP)
Světlost (orifice): 32 mm
Kv: 315 l/min
Pracovní tlak: 0,5–16 bar
Teplota média (těsnění NBR): -10 až +80 °C
Hmotnost: 3,45 kg
Rozměry (mm): A 131 × B 96 × H 146

Krytí: IP65 (na vyžádání IP68)
Doba otevření / zavření: 400–1600 ms / 1000–2000 ms
Standardní napětí cívky: 12, 24, 48, 110, 230 V AC; 12, 24, 48, 110 V DC

Časté dotazy

V jaké poloze lze ventil namontovat?

Ventil lze namontovat v libovolné poloze bez ovlivnění funkce. Cívka musí zůstat orientovaná svisle.

Pro jaká média je ventil vhodný?

Standardně je ventil určen pro vodu, vzduch a plyn. Minimální pracovní tlak pro pilotní ovládání je 0,5 bar.

Jaké je krytí cívky a lze ventil použít i do vlhkého prostředí?

Standardní krytí cívky je IP65, na vyžádání výrobce dodává i provedení IP68 pro náročnější nebo vlhké prostředí.

Je k dispozici varianta pro prostředí s nebezpečím výbuchu (Ex)?

Ano, výrobce na vyžádání dodává i cívku v provedení Exproof.
