Regulační ventil HoneywellV5832B DN40 (kVs 25) pro regulaci teplé a chladné vody ve fan-coil jednotkách a ohřívačích. Tlakem vyvážený kuželník PN16, teplotní rozsah 2–130 °C. Více informací
Na objednávku
| Jmenovitá světlost | DN 40 |
| Průtok | 25 m3/h |
| Teplota média | 2...130 °C |
| Tlak | PN 16 |
| Hmotnost | 0.67 kg |
Datový list EN ke stažení

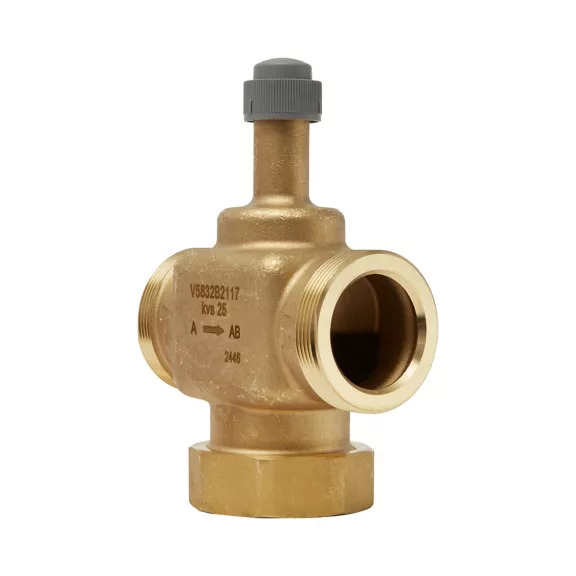

Stáhnout PDFHoneywell V5832B DN40 (V5832B2117) je dvoucestný lineární regulační ventil s tlakem vyváženým kuželníkem určený pro přesnou regulaci průtoku teplé nebo chladné vody. Ventil pracuje ve jmenovitém tlaku PN16 s kapacitním koeficientem kVs 25 a teplotním rozsahem 2–130 °C. Montuje se v kombinaci s malými elektrickými lineárními pohony Honeywell.
Ventil V5832B je určen především pro regulaci vytápění a chlazení v systémech s fan-coil jednotkami, malými ohřívači (reheaters) a rekuperátory v komerčních budovách. Díky kompaktním rozměrům a DN40 s kVs 25 pokryje i náročnější průtokové požadavky menších klimatizačních okruhů. Ventil se osazuje do zpátečky, přičemž voda proudí vždy od portu A do portu B.
Díky tlakem vyváženému kuželníku je uzavírací tlak roven systémovému tlaku – konkrétně až 1 000 kPa při pohonech se silou 300 N nebo 400 N. To umožňuje spolehlivé uzavření i při vysokém diferenčním tlaku bez nutnosti použití předimenzovaného pohonu. Ventil zvládá průtočné hodnoty v rozsahu 50:1, charakteristika průtoku je lineární.
Ventil je dodáván s nastavovací čepičkou, která umožňuje ruční ovládání vřetene bez připojeného pohonu. Tato funkce je praktická při plnění nebo počátečním ohřevu/chlazení systému ve fázi výstavby, kdy řídicí systém ještě není v provozu. Čepička se odstraní až při montáži pohonu.
Technické parametry (V5832B2117):
Ventil V5832B2117 je kompatibilní s malými elektrickými lineárními pohony Honeywell se silou 300 N (např. M7410C1015, M7410E1028) nebo 400 N (např. ML6435B, ML7430E, ML7435E). Při použití pohonu 300 N i 400 N je max. uzavírací tlak 1 000 kPa.
Dvoucestný ventil V5832B potřebuje dvě montážní sady – jednu pro každý port (vstup A a výstup B). Pro DN40 jsou to sady AC-40T (vnější závit R1½") nebo AC-40TF (vnitřní závit Rp1½"). Sady nejsou součástí dodávky ventilu a je nutné je objednat zvlášť.
Ventil se montuje do zpátečky, přičemž médium proudí vždy od portu A (vstup) do portu B (výstup). Vřeteno nesmí směřovat dolů. Doporučený utahovací moment přípojek je 25–30 Nm. Kvalita vody musí splňovat požadavky normy VDI 2035.
Ano. Ventil V5832B je určen pro vodu s max. podílem glykolu 50 %, a je tak vhodný i pro chladicí okruhy s nemrznoucí směsí. Teplotní rozsah média je 2–130 °C.
