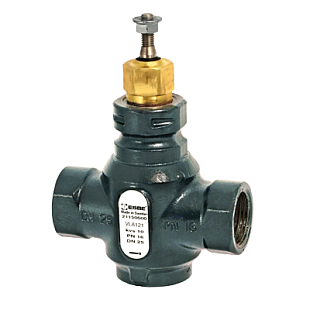

Dvoucestný regulační ventil ESBE VLA121 DN 15 Kvs 4 (21150300) pro regulaci průtoku v topných a chladicích systémech. Těsné uzavření, tlaková třída PN16. Připojení Rp ½″, zdvih 20 mm. Více informací
Na objednávku
| Jmenovitý tlak | PN 16 |
| Druh armatury | Dvojcestný |
| Jmenovitá světlost | DN 15 |
| Médium | Voda-Glykol, Voda |
| Průtok kvs | 4 m3/h |
| Teplota média | -20...130 °C |
| Typ připojení | Vnitřní závit |
| Velikost připojení | 1/2" |
| Zdvih | 20 mm |
| Hmotnost | 1.00 kg |
Katalogový list ke stažení
Stáhnout PDFESBE VLA121 DN 15, Kvs 4 je dvoucestný zdvihový regulační ventil s vnitřním závitem a tlakovou třídou PN16. Slouží k plynulé regulaci průtoku horké a studené vody v systémech vytápění a chlazení.
Ventil se používá v okruzích vytápění, chlazení, podlahového topení, solárních systémech, ventilaci a rozvodech teplé vody – tam, kde je potřeba plynule regulovat průtok topné nebo chladicí vody. V kombinaci se servopohonem řady ALB140, ALF13x, ALF26x nebo ALF36x vytváří kompletní automatizovanou regulační trasu.
Tělo i sedlo ventilu jsou z tvárné litiny EN-JS 1030, kuželka a záslepka z mosazi CW602N, hřídelka z nerezavějící oceli SS 2346. Ventil má na obou vstupech (A–AB i B–AB) těsné uzavření a regulační rozsah Kv/Kvmin vyšší než 50.
Technické údaje:
Ventil je kompatibilní se servopohony ESBE řady ALB140, ALF13x, ALF26x a ALF36x. Pro ventily jiných výrobců, jako je Siemens SQX, je k dispozici montážní sada (č. výr. 26000700).
Ventil se montuje ve směru průtoku podle značení na tělese, pokud možno do vratného potrubí, a nikdy s pohonem umístěným pod ventilem. Před instalací je vhodné potrubí propláchnout a předřadit filtr.
Kvs udává průtok v m³/h při tlakové ztrátě 1 bar – vyšší Kvs znamená vyšší propustnost ventilu při stejném otevření. Volba se řídí požadovaným průtokem a tlakovou ztrátou v konkrétním okruhu, rozměry i připojení Rp ½″ jsou u obou variant shodné.
