Detektor plynu pro kyslík EVIKON E2608-O2-5Y

Detektor plynu pro kyslík EVIKON E2608-O2-5Y

Detektor plynu pro kyslík EVIKON E2608-O2-5Y

EVIKON
  • Kód produktu: E2608-O2-5Y
  • Kód výrobce: E2608-O2-5Y
  • Záruka: 2 roky

Detektor kyslíku EVIKON E2608-O2-5Y s pětiletým senzorem pro průmysl i exteriér. Rozsah 0–25 % obj. O2, výstup 4–20 mA/0–10 V nebo RS485 Modbus, IP65. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 9 409 Kč
Cena s DPH 11 385 Kč
+ −

Parametry a katalogy

Druh plynu O2-Kyslík
Napájení 24 VAC, 230 VAC
Typ detektoru elektrochemický
Výstupní signál Analogový výstup 4-20mA/0-10V
Hmotnost 0.44 kg

Datový list EN ke stažení

Stáhnout PDF

Uživatelská příručka EN ke stažení

Stáhnout PDF

EVIKON E2608-O2-5Y je detektor-transmitter koncentrace kyslíku (O2) s elektrochemickým senzorem s pětiletou životností. Zařízení nepřetržitě měří obsah kyslíku v ovzduší v rozsahu 0–25 % obj. a při odchylce od nastavených mezí spíná alarmové relé nebo ventilaci. K dispozici je jako nástěnná, nebo kanálová (VZT) verze.

Kde detektor využijete

Detektor je určený pro průmyslové vnitřní i venkovní prostory, kde hrozí pokles nebo nárůst koncentrace kyslíku – například sklady s inertizací dusíkem, chladírenské a mrazírenské provozy, technologické místnosti nebo VZT potrubí. Kryt s krytím IP65 umožňuje instalaci i ve vlhčím nebo prašnějším prostředí. Verze O2-5Y je díky prodloužené životnosti senzoru vhodná zejména tam, kde je obtížný přístup k pravidelné výměně senzoru (kanálová montáž, výška, špatná dostupnost).

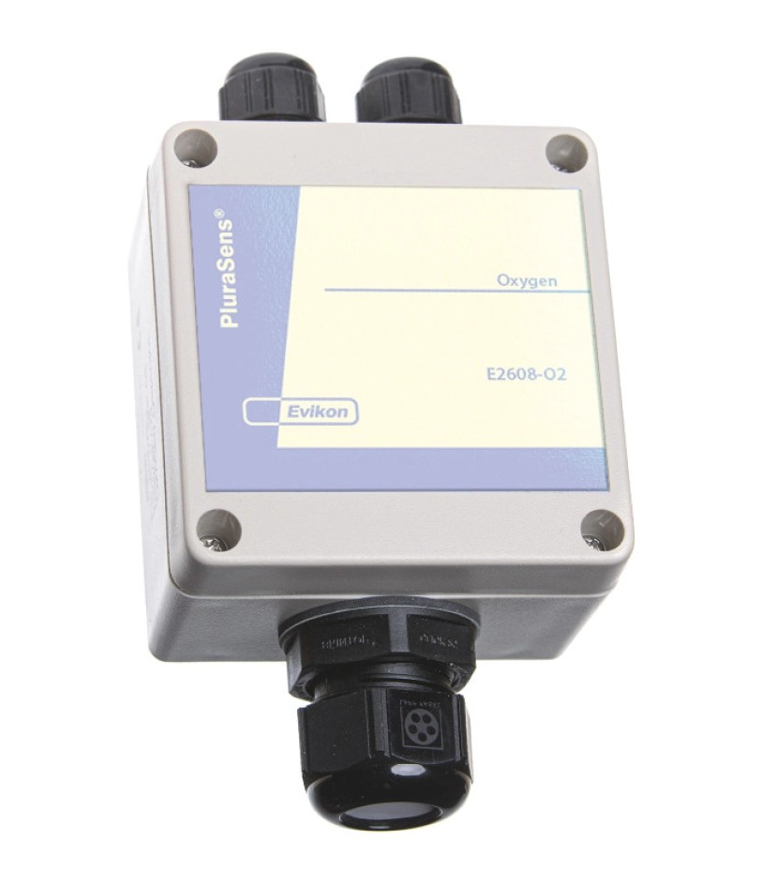

EVIKON E2608-O2-5Y detektor kyslíku, nástěnná verze
Svorkovnice a relé EVIKON E2608-O2-5Y

Alarm a ovládání ventilace

Detektor má dvě spínací relé (SPST, 250 VAC / 30 VDC, max. 5 A), která lze využít pro alarmovou signalizaci nebo přímé spínání ventilátoru při překročení mezních hodnot. Výchozí nastavení je RE1 (HIGH) sepnutí při 19,5 % obj. O2 a uvolnění při 20,5 %, RE2 (LOW) sepnutí při 18 % obj. a uvolnění při 19 %. Mezní hodnoty lze podle potřeby přenastavit.

Zapojení a komunikace

Zařízení nabízí dva uživatelsky nastavitelné analogové výstupy (4–20 mA nebo 0–10 V, přepínání jumperem J1/J2) a digitální rozhraní RS485 s protokolem Modbus RTU pro napojení na nadřazený systém. Napájení je 12–36 VDC (výchozí), volitelně 24 VAC nebo 230 VAC při použití verze se zdrojem (PSU). Samostatný jumper X6 umožňuje reset parametrů Modbus sítě do továrního nastavení.

Výrobní nastavení:

  • Alarm RE1 (HIGH): sepnutí 19,5 % obj. O2, uvolnění 20,5 % obj.
  • Alarm RE2 (LOW): sepnutí 18 % obj. O2, uvolnění 19 % obj.
  • Výstupy OUT1/OUT2: 4–20 mA (jumper J1/J2 otevřený) nebo 0–10 V (jumper uzavřený)
  • Aktualizace signálu: každou 1 sekundu

Časté dotazy

Nástěnná verze má senzor přímo v těle detektoru a instaluje se na stěnu nebo konstrukci v místě měření. Kanálová verze má senzor na sondě umístěné na konci trubky (délka cca 200–230 mm), určené k zavedení přímo do VZT potrubí.

Výrobce doporučuje kontrolu funkčnosti každých 6 měsíců. Elektrochemický senzor u verze O2-5Y má deklarovanou životnost přes 5 let, poté je potřeba jej vyměnit za nový.

Ano, detektor komunikuje po sběrnici RS485 protokolem Modbus RTU, což umožňuje napojení na PLC nebo systém měření a regulace. Zároveň nabízí dva analogové výstupy 4–20 mA nebo 0–10 V pro jednodušší napojení bez Modbus rozhraní.

Ne. Výrobce uvádí provoz v „explosion-safe areas", tedy v prostorách bez nebezpečí výbuchu. Zařízení není certifikované pro instalaci v prostředí s nebezpečím výbuchu (zóny ATEX).
