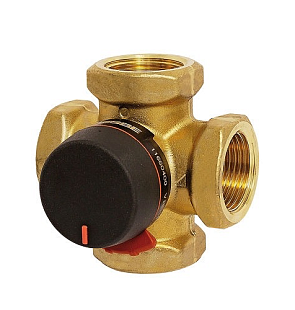

Čtyřcestný bivalentní ventil ESBE VRB 141 20-4 (11660200)

Čtyřcestný bivalentní ventil ESBE VRB 141 20-4 (11660200)

ESBE
  • Kód produktu: 11660200
  • EAN: 7330193034487
  • Kód výrobce: 11660200
  • Záruka: 2 roky

Čtyřcestný bivalentní ventil ESBE DN 20. Tělo ventilu z mosazi. Kvs 4 m3/h, vnitřní závit. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 1 839 Kč
Cena bez DPH 1 186 Kč
Cena s DPH 1 435 Kč
+

Parametry a katalogy

Jmenovitá světlost DN 20
Průtok 4 m3/h
Teplota -10...110 °C
Tlak PN 10
Typ připojení Vnitřní závit
Velikost připojení Rp 3/4"
Hmotnost 0.55 kg

Katalogový list ke stažení

Stáhnout PDF

Bivalentní směšovací ventil ESBE řady VRB 141 je vyroben z mosazi typu DZR s ochranou proti vyluhování zinku. Použití ventilu je pro aplikace s dvěma nezávislými zdroji tepla zapojenými sériově nebo paralelně. Ventil je vybaven nastavovacím ručním kolečkem se stupnicí, které je navíc vybaveno koncovými dorazy. Akční rádius ventilu je max. 90 °C. Stupnice umístěná pod nastavovacím knoflíkem může být umístěna libovolně po dráze otáčení srdce směšovacího ventilu v závislosti na orientaci ventilu v aplikaci.

Příklady použití

  • Topení
  • Chlazení
  • Podlahové topení
  • Solární systémy
  • Akumulační nádrže s požadavkem na dva výstupy

Příklad instalace

Příklady instalací

Funkce

Ventil VRB 141 má dva vstupy od zdrojů tepla. Zapojené mohou být sériově nebo paralelně. Ekonomičtější zdroj energie může být připojen ke vstupu 1 a záložní zdroj ke vstupu 2. Pokud dojde ke stavu, kdy není poptávka po teple, jsou oba vstupy uzavřeny. Při potřebě tepla se otevírá nejprve vstup 1 až do doby, kdy je plně otevřen. V případě větší potřeby tepla, začíná plynule otevírat i vstup od zdroje 2 a zároveň přivírat vstup 1. Konečná fáze je vstup 1 zcela uzavřen a vstup 2 zcela otevřen. Funkce je v principu podobná jako u třícestného ventilu, ale s rozdílem dvou vstupů oproti jednomu.

Servis a údržba

Všechny hlavní části je možné vyměnit nebo přetěsnit - k dispozici je sada těsnění nebo kompletní renovační sada. Ve většině případů není nutné při servisu vymontovat ventil z aplikace.
