Name: Čidlo jemných prachových částic Siemens s displejem (QSA2700D)
Brand: SIEMENS
Price: 10246 CZK
Availability: InStock

Parametry a katalogy

Komunikace	ModBus RS485 RTU
Krytí IP	IP 30
Napájení	24 VDC, 24 VAC
Teplota	0...50 °C
Výstupní signál	0...10 V
Hmotnost	0.19 kg

Katalogový list ke stažení

Stáhnout PDF

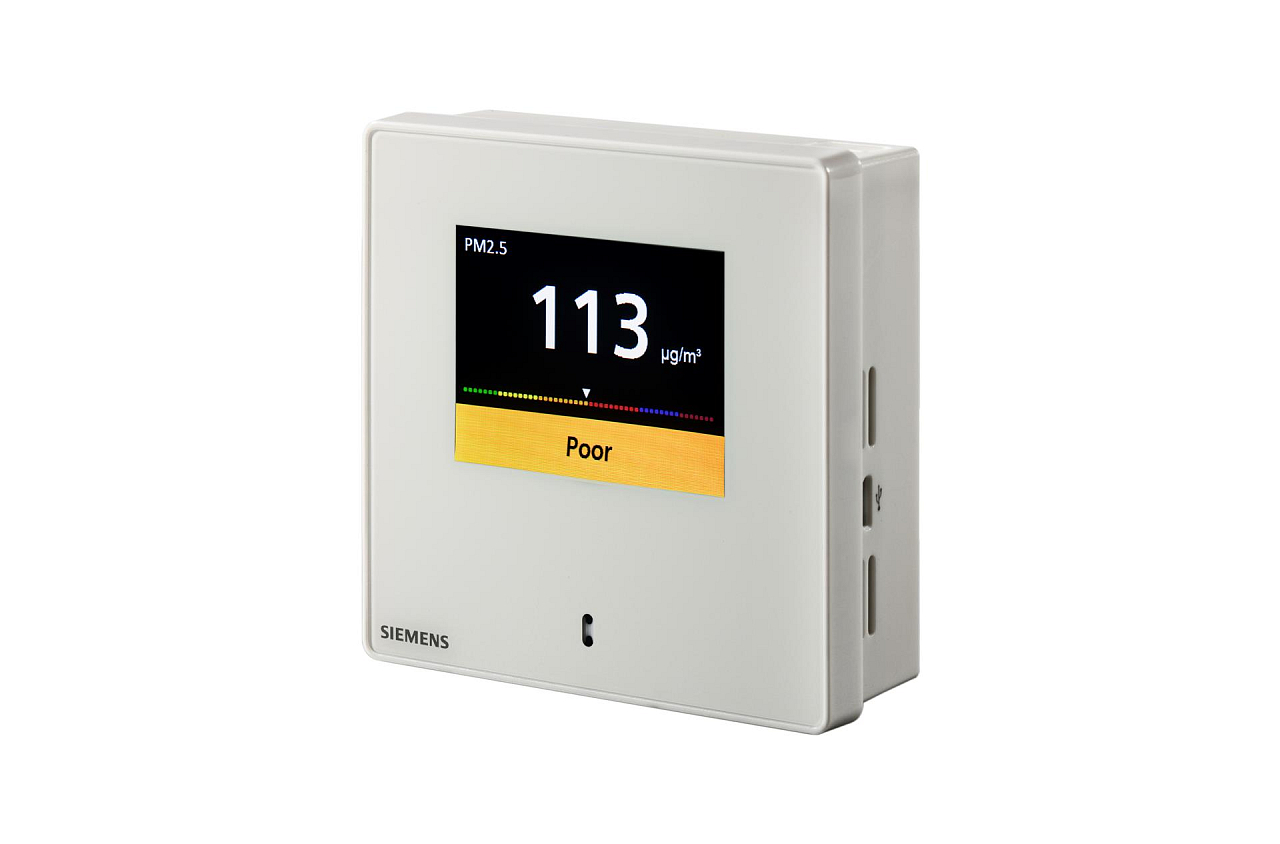

Siemens QSA2700D je prostorové čidlo jemných prachových částic s barevným LCD displejem. Měří koncentraci PM2.5 ve vnitřním prostředí a z ní dopočítává hodnotu PM10. Naměřené hodnoty předává nadřazenému systému analogovým výstupem 0–10 V nebo sběrnicí Modbus RS485 a současně je zobrazuje na displeji spolu s indexem kvality ovzduší (AQI).

Kde čidlo využijete

Čidlo je určené do vnitřních prostor s trvalým pobytem osob – kanceláří, zasedacích místností, škol, hotelů, administrativních a obchodních prostor. Naměřené hodnoty lze v nadřazeném systému využít jako vstup pro řízení větrání, displej zároveň informuje uživatele v místnosti o aktuálním stavu ovzduší.

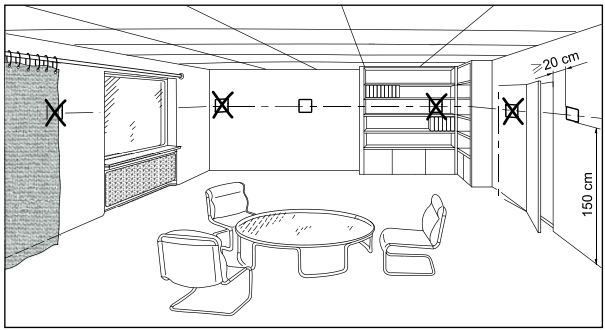

Montuje se do instalační krabice, do sádrokartonu nebo na omítku, doporučená výška je 1,2–1,5 m nad podlahou. Provozní podmínky jsou 0–50 °C a 5–95 % relativní vlhkosti bez kondenzace. Čidlo neinstalujte do výklenků, za závěsy, nad zdroje tepla, na přímé slunce ani do prostor s olejovou mlhou, například do kuchyní.

Siemens QSA2700D instalované na stěně v kanceláři

Servis bez výměny přístroje

Výměnný senzorový modul

Doporučený interval výměny modulu AQS2700

1–3

roky podle prostředí

Displej řízený přítomností

Úsporný režim s detekcí osob

Dosah vestavěného snímače přiblížení

m před čidlem

Uvedení do provozu

On-event adresace s Climatix

Dočasná adresa pro spárování s regulátorem

246

Modbus adresa při párování

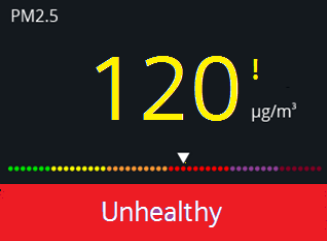

Displej čidla Siemens QSA2700D s indexem kvality ovzduší

Displej s indexem kvality ovzduší

Barevný 2,4" LCD displej bez dotykové vrstvy zobrazuje aktuální hodnotu PM2.5 s rozlišením 1 µg/m³ a odpovídající index kvality ovzduší. Při překročení 500 µg/m³ se zobrazí údaj 500+ µg/m³. Na výběr jsou tři třídy indexu AQI a čtyři jazyky – angličtina, čínština, němčina a francouzština.

Vestavěný snímač přiblížení hlídá, zda je někdo v dosahu asi 1 m. Pokud několik minut nikoho nezaznamená, displej zhasne, čidlo ale dál měří a v pravidelných intervalech odesílá hodnoty. Konektor micro USB DC 5 V slouží pouze k napájení displeje, samotné čidlo se napájí ze svorek G / G0.

Výstupy a připojení do systému

Čidlo nabízí dva nezávislé analogové výstupy DC 0–10 V – svorka U1 pro PM2.5 a svorka U2 pro PM10. Průběh je lineární a odpovídá zvolenému rozsahu měření, který lze nastavit na 0–500, 0–300, 0–100 nebo 0–50 µg/m³.

Pro digitální integraci slouží rozhraní RS485 s protokolem Modbus RTU. Nastavitelná je adresa 1–247, přenosová rychlost 9600 až 57600 Bd i formát přenosu. Maximální délka sběrnice je 1000 m (±200 m), délka signálových vodičů 600 m. Připojení je na šroubové svorky pro vodiče 0,4–1,5 mm². V prostředí s rušením použijte stíněné kabely, pro napájení a signály kroucené páry.

Výrobní nastavení:

Modbus adresa: 1 (nastavitelná 1–247)
Přenosová rychlost: 19200 Bd (volitelně 9600, 38400, 57600 Bd)
Formát přenosu: 1-8-E-1, tedy sudá parita (volitelně 1-8-O-1, 1-8-N-1, 1-8-N-2)
Rozsah analogového výstupu: 0–500 µg/m³ (volitelně 0–300, 0–100, 0–50 µg/m³)
Jazyk displeje: čínština (volitelně angličtina, němčina, francouzština)
Zobrazení teploty a vlhkosti po sběrnici: vypnuto
Interval příjmu teploty a vlhkosti po sběrnici: 20 min (nastavitelný 1–60 min)
Zakončení sběrnice: není osazeno

Napájení: AC 24 V ±20 % / DC 13,5–35 V, 50/60 Hz, příkon 4 VA
Odchylka měření: max. ±15 µg/m³ nebo ±15 % z naměřené hodnoty při 25 °C a 50 % r.v.
Provozní podmínky: 0–50 °C, 5–95 % r.v. bez kondenzace
Skladování a přeprava: −20–70 °C, 0–95 % r.v. bez kondenzace
Krytí: IP30
Rozměry a hmotnost: 86 × 86 × 30 mm, 140 g, bílé provedení
Normy: EN 60730-1, EN 61000-6-2, EN 61000-6-3

Časté dotazy

Měří čidlo hodnotu PM10 přímo?

Ne. Přímo měřená je koncentrace PM2.5, hodnota PM10 se z ní dopočítává. Na výstupu U2 i v Modbus registru je tedy vypočtená, nikoli přímo naměřená hodnota.

Kam a do jaké výšky se čidlo montuje?

Čidlo lze osadit na instalační krabici, do sádrokartonu se skrytým vedením vodičů nebo na omítku. Doporučená výška je 1,2–1,5 m nad podlahou, což platí především pro provedení s displejem. Instalační krabici nebo trubku je potřeba utěsnit, protože proudění vzduchu ovlivňuje naměřené hodnoty. Před uvedením do provozu sejměte ochrannou fólii z přívodu a vývodu vzduchu a udržujte je průchozí.

Jak dlouho vydrží senzorový modul a jak se vyměňuje?

Přesnost senzorového modulu ovlivňuje okolní prostředí, výrobce proto doporučuje výměnu modulu AQS2700 po 1 až 3 letech. V prostorách s trvale vysokou koncentrací PM2.5 nad 300 µg/m³, například v kuřárnách, je vhodné modul měnit častěji. Při výměně se šroubovákem sejme kryt z montážní desky a modul se vytáhne rukou. Před výměnou vypněte napájení. Pokud to není možné, vložte nový modul do 10 sekund od vyjmutí původního.

Jak se čidlo připojí k řídicímu systému?

Buď analogově dvěma výstupy DC 0–10 V (U1 pro PM2.5, U2 pro PM10 se společnou zemí Gu), nebo digitálně po sběrnici RS485 protokolem Modbus RTU na svorkách +, − a Ref. Čidlo pracuje v režimu slave. Ve spojení s regulátorem Siemens Climatix lze využít rychlou konfiguraci on-event adresací, kdy Modbus parametry zapíše přímo regulátor. Konfiguraci proveďte před montáží čidla na stěnu.

Čím se QSA2700D liší od provedení QSA2700?

QSA2700D má barevný LCD displej s hodnotami PM2.5, PM10 a indexem AQI a vestavěný snímač přiblížení pro úsporný režim. QSA2700 displej ani snímač přiblížení nemá, stav signalizuje tříbarevnou LED a pracuje trvale v kontinuálním režimu. Měřicí část, výstupy i komunikace jsou u obou provedení shodné.
