Danfoss ASV-PV 4G DN 32 je automatický vyvažovací ventil pro dvoutrubkové otopné soustavy. Udržuje konstantní diferenční tlak ve stoupačkách. Nastavení Δp 5–25 kPa, kVS 6,3 m³/h, PN 16 bar, s EPP izolací. Více informací
Na objednávku
| Jmenovitá světlost | DN 32 |
| Průtok | 6,3 m3/h |
| Teplota | 0...120 °C |
| Tlak | PN 16 |
| Typ připojení | Vnitřní závit |
| Hmotnost | 2.83 kg |
Datový list CZ ke stažení

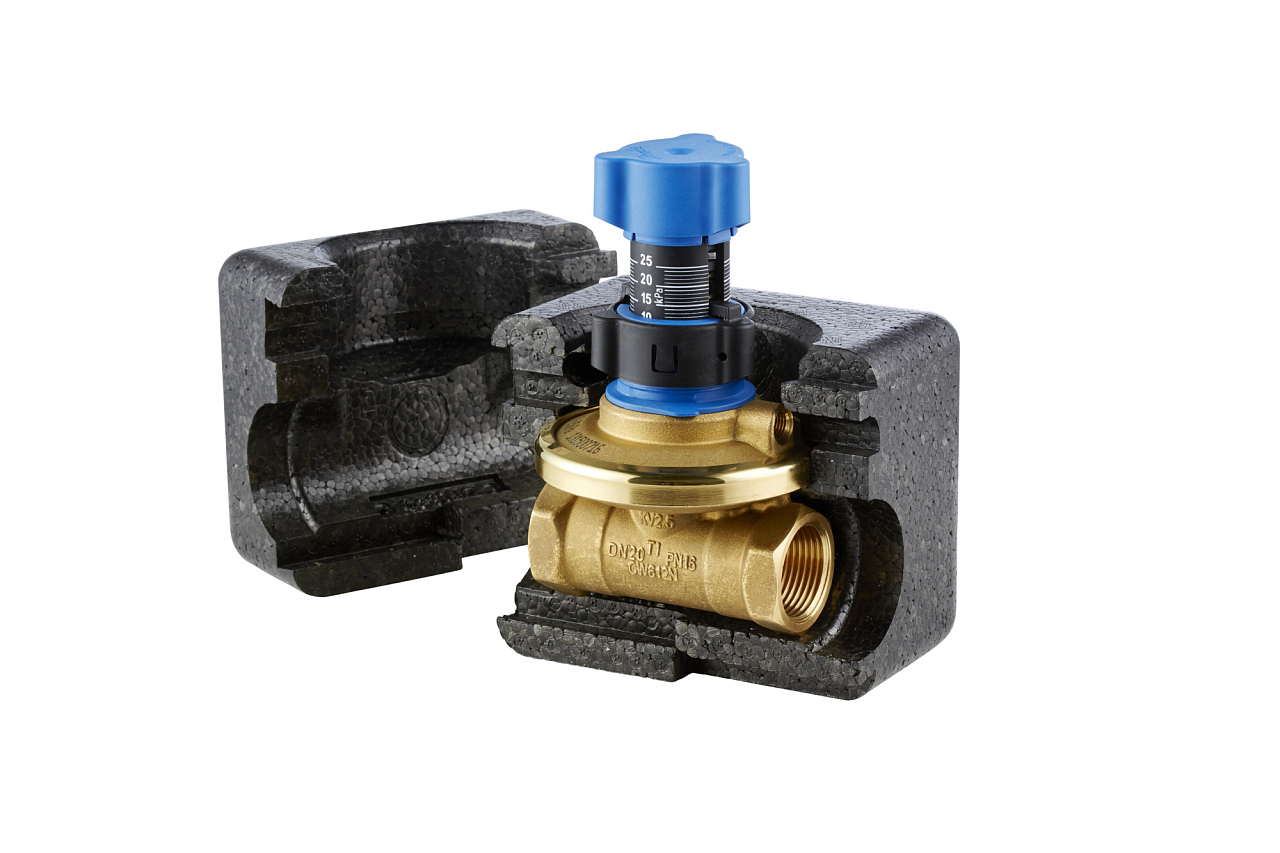

Stáhnout PDFDanfoss ASV-PV 4G DN 32 (kód 003Z5604) je automatický vyvažovací ventil – regulátor diferenčního tlaku – určený pro dvoutrubkové otopné a chladicí soustavy. Společně s partnerským ventilem (ASV-BD nebo ASV-M) osazeným na přívodním potrubí a propojeným impulsní trubičkou udržuje ve stoupačce nebo horizontální smyčce konstantní diferenční tlak bez ohledu na aktuální zatížení soustavy. Ventil patří do 4. generace Danfoss ASV a v provedení 003Z5604 je dodáván s EPP tepelnou izolací.
Ventil je primárně určen pro dvoutrubkové radiátorové soustavy v bytových a administrativních budovách. Montuje se na zpáteční potrubí každé stoupačky nebo horizontální smyčky, kde zajišťuje tlakovou nezávislost jednotlivých zón. Díky tomu otevření nebo zavření termostatického ventilu v jednom bytě neovlivní hydrauliku zbytku soustavy. ASV-PV lze využít i v podlahových otopných soustavách ve spojení s rozdělovačem s přednastavením průtoku a v chladicích aplikacích s proměnným průtokem, jako jsou fancoilové nebo chladicí stropní systémy.
Oproti předchozím generacím přinesl ASV-PV 4G několik provozních vylepšení. Nastavení diferenčního tlaku se provádí přímo na stupnici bez potřeby imbusového klíče, což zkracuje dobu uvádění do provozu. Integrovaná proplachová funkce usnadňuje čištění potrubní sítě před spuštěním soustavy. Uzavírací funkce je konstrukčně oddělena od nastavovacího mechanismu – dočasné uzavření ventilu proto nezmění přednastavené Δp. Membrána je přizpůsobena konkrétní jmenovité světlosti ventilu, což zajišťuje konstantní kvalitu regulace u všech rozměrů DN 15–50.
Technické parametry (DN 32, 003Z5604):
ASV-PV se instaluje vždy na zpáteční potrubí stoupačky nebo smyčky. Partnerský ventil (ASV-BD nebo ASV-M) se osazuje na přívodní potrubí stejné světlosti. Oba ventily se propojí impulsní trubičkou délky 1,5 m, která je součástí dodávky – přes ni ASV-PV snímá tlak na přívodu a udržuje nastavenou diferenci. Rozměr ventilu by měl odpovídat světlosti potrubí; kVS 6,3 m³/h u DN 32 pokrývá rychlost vody 0,3–0,8 m/s dle VDI 2073.
Ventil je z výroby nastaven na 10 kPa, což je typická hodnota pro radiátorové soustavy. Nastavení lze plynule měnit v rozsahu 5–25 kPa otáčením nastavovacího vřetena na stupnici bez imbusového klíče. Otočení po směru hodinových ručiček hodnotu zvyšuje, otočení proti směru ji snižuje. U 4. generace je uzavírací mechanismus konstrukčně oddělen od nastavovacího, takže dočasné uzavření ventilu při servisních pracích nastavené Δp nezmění. Pokud potřebujete přesněji regulovat průtok stoupačkou, lze nastavení Δp zvýšit – zdvojnásobení řídicího tlaku zvýší průtok přibližně o 41 %.
ASV-BD (kód 003Z4044 pro DN 32) je kombinovaný uzavírací a měřicí ventil s otočnou měřicí stanicí a vestavěnými zkušebními záslepkami. Umožňuje měřit průtok stoupačkou a lze jej přepínat mezi konfigurací uvnitř nebo vně regulační smyčky i za provozu pod tlakem – je to univerzálnější volba vhodná zejména tam, kde není omezení průtoku na každém otopném tělese. ASV-M je jednodušší uzavírací ventil bez těchto funkcí, vhodný tehdy, když omezení průtoku zajišťují přednastavené termostatické ventily na každém radiátoru. Oba partnerské ventily jsou dostupné ve stejné světlosti DN 32.
Ano. V podlahových otopných soustavách se ASV-PV instaluje ke každému rozdělovači s integrovaným přednastavením – zajišťuje konstantní diferenční tlak pro větvené okruhy. V chladicích soustavách s proměnným průtokem (fancoily, chladicí stropy) ventil funguje na stejném principu jako v topení. Teplotní rozsah 0–120 °C standardní chladicí ani otopné aplikace nijak neomezuje.
Pro ASV-PV DN 32 jsou k dispozici servisní sady membrány a pružiny pro rozsah 5–25 kPa (003Z7843) i 20–60 kPa (003Z7833). Náhradní nastavovací rukojeť je dostupná pod kódem 003Z7857 (pro DN 32–50). Přípojka pro měření diferenčního tlaku (003L8143) umožňuje přesné ověření nastavení v provozu. Impulsní trubičky jsou dostupné v délkách 2,5 m (003Z0690) a 5 m (003L8153) jako alternativa k přiložené 1,5m hadičce.
