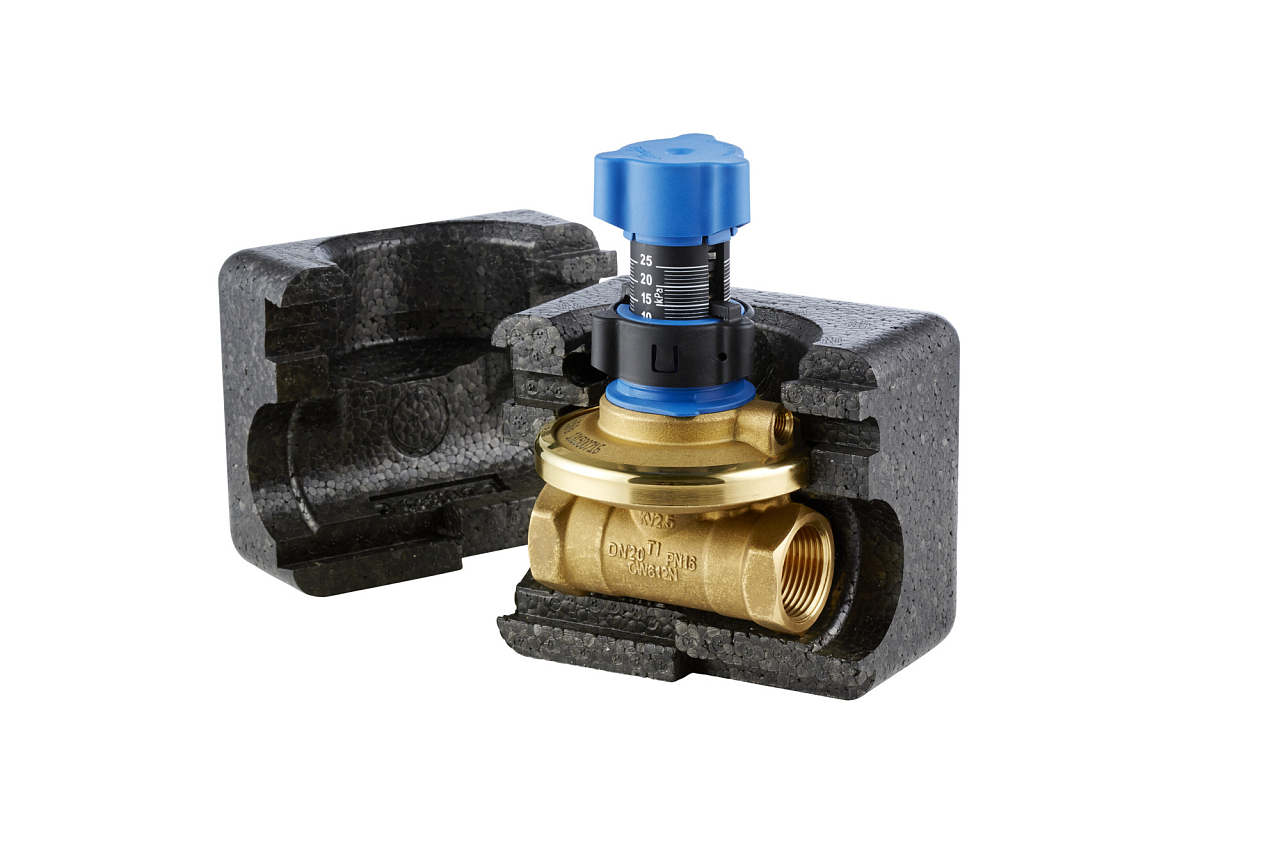

Danfoss ASV-PV 4G DN 15 je automatický regulátor diferenčního tlaku pro zpětné potrubí dvoutrubkové otopné soustavy s EPP izolací. Nastavitelný rozsah Δp 5–25 kPa, kVS 1,6 m³/h, závit Rp ½. Více informací
Na objednávku
| Jmenovitá světlost | DN 15 |
| Průtok | 1,6 m3/h |
| Teplota | 0...120 °C |
| Tlak | PN 16 |
| Typ připojení | Vnitřní závit |
| Hmotnost | 0.90 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss ASV-PV 4G DN 15 je automatický regulátor diferenčního tlaku čtvrté generace, určený k osazení do zpětného potrubí dvoutrubkové otopné soustavy. Ve dvojici s partnerským ventilem (ASV-BD nebo ASV-M v přívodním potrubí) udržuje konstantní diferenční tlak ve větvi nebo stoupačce – bez ohledu na okamžité zatížení zbytku soustavy. Tím eliminuje hydraulické nevyváženosti a zajišťuje přesné zásobování průtokem v každém radiátorovém okruhu nebo okruhu podlahového topení. Varianta 003Z5601 je provedení DN 15 s vnitřním závitem Rp ½ a přiloženou EPP izolační kapslí (max. 120 °C).
ASV-PV 4G se uplatňuje v rezidenčních i menších komerčních dvoutrubkových otopných soustavách. Ve svislých stoupačkách chrání termostatické radiátorové ventily před přetlakem, který v síti vzniká otevíráním a zavíráním ostatních termostatů. V horizontálních smyčkách zajišťuje rovnoměrné zásobování teplem i pro radiátory vzdálené od zdroje. Pro podlahové topení se ASV-PV osazuje na zpětný vývod rozdělovače a udržuje konstantní tlak pro přesné řízení průtoku v každém okruhu. Ventil lze použít i v chladicích soustavách s proměnlivým průtokem – například u fan-coilů nebo chilled beam jednotek.
Čtvrtá generace ASV přinesla zjednodušenou obsluhu oproti předchozím modelům. Diferenční tlak se nastavuje otočnou stupnicí přímo na tělese ventilu – bez allen klíče a bez přerušení provozu. Integrovaný aretační kroužek zabrání nechtěné změně nastavení po montáži. Uzavírací funkce je mechanicky oddělena od přednastavení, takže ventil lze uzavřít pro servis bez ztráty nastaveného tlaku. Nová proplachová funkce (příslušenství 003Z7850) usnadňuje proplach potrubní sítě v průběhu montáže a uvádění do provozu. V dodávce je přiložena impulsní trubička délky 1,5 m (G 1/16 A) pro propojení s partnerským ventilem.
Technické parametry (DN 15, 003Z5601):
ASV-PV se osazuje do zpětného potrubí (vratu). Partnerský ventil ASV-BD nebo ASV-M se instaluje do přívodního potrubí ve stejné jmenovité světlosti. Oba ventily se propojí impulsní trubičkou délky 1,5 m (G 1/16 A), která je přiložena v dodávce. Tlaková informace z přívodního potrubí se přes trubičku přenáší na membránu regulátoru ASV-PV, který pak udržuje nastavený diferenční tlak bez ohledu na zatížení zbytku soustavy.
Záleží na tom, zda potřebujete omezit průtok na úrovni stoupačky. ASV-BD (kombinovaný přednastavovací a uzavírací ventil s rotační měřicí stanicí) umožňuje nastavit maximální průtok pro celou větev – vhodné tam, kde není přednastavení na každém radiátorovém ventilu. ASV-M je jednodušší uzavírací ventil bez funkce omezení průtoku; volíte ho tehdy, když je průtok omezován přednastavením termostatických ventilů (např. Danfoss RA-N) na každém radiátoru. V obou případech ASV-BD i ASV-M dodáváme ve stejné DN jako ASV-PV.
Nastavení se provádí otočnou stupnicí přímo na tělese ventilu bez nástrojů. Otáčením nastavovacího kroužku po směru hodinových ručiček hodnotu zvyšujete, proti směru hodinových ručiček snižujete. Rozsah pro variantu 003Z5601 je 5–25 kPa; továrně je ventil nastaven na 10 kPa, což odpovídá typickým radiátorovým soustavám. Po nastavení zajistěte aretační kroužek, aby nedošlo k nechtěnému posunutí. Potřebujete-li jiný rozsah, Danfoss nabízí servisní sadu pro rozsah 20–60 kPa (náhradní pružina).
Proplachová funkce umožňuje plný průtok skrz ventil bez ohledu na nastavení diferenčního tlaku – to se hodí při uvádění soustavy do provozu, kdy je potřeba propláchnout potrubí před spuštěním regulace. K aktivaci je nutné příslušenství 003Z7850 (proplachový adaptér ASV-PV), které se objednává samostatně. Jde o novinku 4. generace oproti starším modelům ASV.
Ano – pro variantu 003Z5601 je černá EPP izolační kapsle s click-lock uchycením součástí dodávky (je obsažena v objednacím kódu, na rozdíl od varianty 003Z5501 bez izolace). EPP izolace je dimenzována pro teplotu média do 120 °C, čímž pokrývá celý provozní rozsah ventilu. Šedá EPS izolace dostupná jako příslušenství pro jiné modely řady ASV je dimenzována pouze na 80 °C a pro variantu 4G s EPP ji nepotřebujete.
