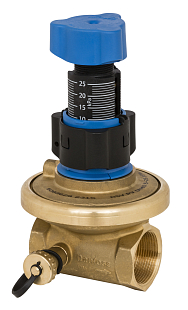

Regulátor diferenčního tlaku Danfoss ASV-PV 4G DN 40 pro dynamické hydraulické vyvážení dvoutrubkových otopných soustav. Instaluje se na zpátečku a udržuje nastavený Δp 5–25 kPa bez ohledu na tlakové změny v soustavě. Více informací
Na objednávku
| Jmenovitá světlost | DN 40 |
| Průtok | 10 m3/h |
| Teplota | 0...120 °C |
| Tlak | PN 16 |
| Typ připojení | Vnitřní závit |
| Hmotnost | 3.72 kg |
Danfoss ASV-PV 4G je automatický vyvažovací ventil (regulátor diferenčního tlaku) čtvrté generace pro dvoutrubkové otopné a chladicí soustavy. Membránový regulátor udržuje nastavený diferenční tlak ve stoupačce nebo větvi bez ohledu na aktuální provozní podmínky. Ve dvojici s partnerským ventilem ASV-BD nebo ASV-M na přívodní trubce, propojeným impulsní trubičkou, tvoří kompletní řešení hydraulického vyvážení.
Ventil je určen pro svislé stoupačky a horizontální rozvody bytových domů i komerčních objektů, pro soustavy podlahového vytápění (výstup z rozdělovačů) a pro chladicí systémy s proměnným průtokem – například fan coil jednotky nebo chladicí trámy. Bez hydraulického vyvážení způsobují tlakové změny v soustavě hlučnost armatur, nerovnoměrné vytápění a zbytečnou spotřebu energie. ASV-PV tyto problémy řeší automaticky – při plném i částečném zatížení. Varianta DN 40 s připojením Rp 1½ pokrývá průtoky odpovídající normě VDI 2073 při rychlosti vody do 0,8 m/s.
Diferenční tlak lze nastavit bez nástrojů – prostým otočením stupnice na požadovanou hodnotu v kPa. Zabudovaný blokovací kroužek pak brání neoprávněné změně nastavení. Membrána je dimenzovaná individuálně pro každou velikost DN, čímž zajišťuje přesnou regulaci i při nízkých průtocích. Kovové těsnicí plochy (kužel a sedlo z DZR mosazi) zaručují spolehlivou funkci i v blízkosti uzavřené polohy. Uzavírací funkce je oddělená od přednastavení. Integrovaná funkce propláchnutí umožňuje s pomocí příslušenství (kód 003Z7850) propláchnout soustavu přímo přes ventil bez demontáže. Odvodňovací přípojka je součástí tělesa ventilu. Ventil je dodáván s impulsní trubičkou délky 1,5 m.
Technické parametry – ASV-PV 4G DN 40 (003Z5505):
Nastavení se provede bez nástrojů otočením nastavovací stupnice na požadovanou hodnotu Δp v kPa. Po nastavení se zablokuje stupnice blokovacím kroužkem, aby nedošlo k neoprávněné změně. Ventil je továrně nastaven na 10 kPa – hodnotu vhodnou pro radiátorové otopné soustavy s termostatickými ventily. Pootočením stupnice po směru hodinových ručiček se Δp zvyšuje, otočením proti směru snižuje.
ASV-PV spolupracuje s partnerskými ventily ASV-BD (víceúčelový uzavírací ventil s integrovanou otočnou měřicí stanicí a omezovací funkcí) nebo ASV-M (uzavírací ventil bez měřicích přípojek). Oba typy jsou dostupné v rozměru DN 40 a instalují se do přívodního potrubí. Propojení zajišťuje impulsní trubička délky 1,5 m, která je součástí dodávky ASV-PV. ASV-BD lze navíc umístit buď uvnitř, nebo vně řízeného okruhu – tuto konfiguraci lze změnit i za provozu soustavy.
Ano. Pružina v regulátoru je vyměnitelná – a to i za provozu, bez vypouštění soustavy. Pro DN 40 jsou dostupné tři rozsahy: 5–25 kPa (verze 003Z5505, továrně 10 kPa), 20–60 kPa (verze 003Z5545, továrně 30 kPa) a 20–80 kPa. Výměna se provádí pomocí příslušné servisní sady: pro rozsah 5–25 kPa kód 003Z7844, pro rozsah 20–60 kPa kód 003Z7834, pro rozsah 20–80 kPa kód 003Z7837.
ASV-PV 4G umožňuje propláchnout soustavu přímo přes ventil bez jeho demontáže. Postup: sejměte uzavírací rukojeť, nasaďte proplachované příslušenství (kód 003Z7850) na vedení pružiny a otočte je po směru hodinových ručiček do koncové polohy. Proplachování probíhá ve směru šipky na tělese ventilu. Po dokončení otočte příslušenství zpět do výchozí polohy a nasaďte uzavírací rukojeť. Před nasazením příslušenství musí být soustava naplněna vodou.
Ano. Verze 003Z5505 se dodává bez tepelné izolace. Pro aplikace, kde je izolace žádoucí (nevytápěné prostory, vyšší teploty média), je k dispozici přiklapovací EPP izolační čepička pro DN 40–50 (kód 003Z7804, vhodná do 120 °C, třída hořlavosti B2 dle DIN 4102). Alternativně lze objednat ventil s předmontovanou EPP izolací přímo z výroby – kód 003Z5605 (rozsah 5–25 kPa, DN 40, s izolací).
