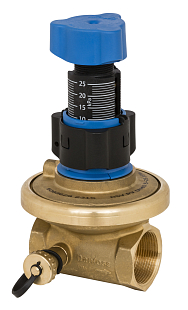

Automatický vyvažovací ventil Danfoss ASV-PV 4G DN 25 udržuje konstantní diferenční tlak ve větvi otopné soustavy. Montuje se do vratného potrubí, pracuje bez napájení. Rozsah nastavení 5–25 kPa, PN 16. Více informací
Na objednávku
| Jmenovitá světlost | DN 25 |
| Průtok | 4 m3/h |
| Teplota | 0...120 °C |
| Tlak | PN 16 |
| Typ připojení | Vnitřní závit |
| Hmotnost | 1.46 kg |
Danfoss ASV-PV 4G je automatický regulátor diferenčního tlaku s integrovanou uzávěrovou funkcí pro dvoutrubkové otopné a chladicí soustavy. Udržuje nastavený diferenční tlak ve větvi bez ohledu na proměnlivé podmínky v síti – zajišťuje tak stabilní hydraulické vyvážení i při částečném zatížení. Regulaci zajišťuje čistě hydraulicky membránový mechanismus propojený impulsní trubicí s partnerským ventilem ASV-BD nebo ASV-M v přívodním potrubí; ventil nepotřebuje žádné externí napájení.
Ventil je určen především pro dvoutrubkové radiátorové soustavy v bytových a administrativních budovách, kde reguluje diferenční tlak v jednotlivých stoupačkách nebo horizontálních smyčkách. Uplatní se také v rozdělovačích podlahového vytápění nebo v chladicích aplikacích s proměnným průtokem – fancoilech, chlazených stropech a soustavách s motorickými ventily. ASV-PV se vždy instaluje do vratného potrubí; partnerský ventil (ASV-BD nebo ASV-M) se osadí do potrubí přívodního.
Diferenční tlak se nastavuje otočením stupnice v rozsahu 5–25 kPa bez nářadí; stupnice lze zajistit proti neoprávněné změně. Uzávěrová funkce je oddělena od nastavovacího mechanismu a ovládá se rukou. Ventil má integrovanou propláchovou funkci (s příslušenstvím 003Z7850) a odkalovací přípojku. Pérko regulátoru je vyměnitelné i za provozu pod tlakem, takže lze rozsah nastavení změnit bez odstavení soustavy. Impulsní trubice 1,5 m je součástí každého balení.
Technická specifikace a tovární nastavení:
ASV-PV se montuje do vratného potrubí ve směru šipky na tělese ventilu. Partnerský ventil ASV-BD nebo ASV-M se osadí do přívodního potrubí téže větve. Oba ventily se propojí impulsní trubicí, která je součástí balení (délka 1,5 m). Prodloužení na 2,5 m nebo 5 m je dostupné jako příslušenství.
Nářadí není potřeba. Odblokujte stupnici, otočte ji na požadovanou hodnotu v rozsahu 5–25 kPa a opět zajistěte. Tovární nastavení je 10 kPa, které vyhovuje typickým radiátorovým soustavám. Vyšší hodnota je vhodná tam, kde větev vykazuje větší tlakovou ztrátu na potrubí a odbočkách.
Kalibraci nevyžaduje. Membránový mechanismus udržuje nastavený diferenční tlak automaticky. Při uvádění do provozu zkontrolujte, že je impulsní trubice správně připojena a testovací konektory partnerského ventilu jsou ve správné poloze (u ASV-BD modrý konektor otevřen ve výchozím nastavení). Při tlakovém testu nesmí zkušební tlak přesáhnout 25 bar a impulsní trubice musí být připojena.
Ano, pérko regulátoru je vyměnitelné i pod tlakem za provozu soustavy. Servisní sada pro DN 25 s rozsahem 5–25 kPa je dostupná pod kódem 003Z7842, pro rozsah 20–60 kPa pod kódem 003Z7832. Výměnou pérka lze přejít na jiný regulační rozsah bez demontáže ventilu z potrubí.
Ano. EPP izolační kryt vhodný pro teploty až do 120 °C je dostupný jako příslušenství pod kódem 003Z7802. Varianta ASV-PV 4G DN 25 s předmontovanou EPP izolací v jednom balení nese objednací číslo 003Z5603 a lze ji objednat jako samostatný produkt.
