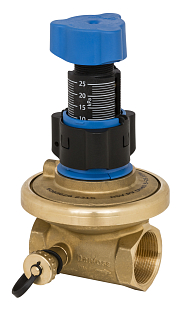

Danfoss ASV-PV 4G DN 15 je automatický vyvažovací ventil pro dvoutrubkové soustavy vytápění. Udržuje konstantní diferenční tlak ve stoupačce, Δp 5–25 kPa. Rp ½, PN 16, 0–120 °C. Více informací
Na objednávku
| Jmenovitá světlost | DN 15 |
| Průtok | 1,6 m3/h |
| Teplota | 0...120 °C |
| Tlak | PN 16 |
| Velikost připojení | Rp 1/2" |
| Hmotnost | 0.89 kg |
Danfoss ASV-PV 4G DN 15 (obj. č. 003Z5501) je automatický vyvažovací ventil 4. generace určený pro hydraulické vyvažování dvoutrubkových soustav vytápění a chlazení. Funguje jako regulátor diferenčního tlaku: udržuje konstantní tlakový rozdíl ve stoupačce nebo větvi nezávisle na aktuálním zatížení soustavy. Montuje se na zpátečkové potrubí a pracuje ve dvojici s přidruženým (partnerským) ventilem ASV-BD nebo ASV-M na přívodním potrubí, k němuž je propojen kapilárou – ta je součástí dodávky.
Ventil je určen pro hydraulické vyvažování dvoutrubkových topných soustav – nejčastěji ve svislých stoupačkách bytových a komerčních budov nebo v horizontálních větvích. Každou stoupačku vybaví vlastní regulací diferenčního tlaku, čímž eliminuje problémy s hlukem termostatických ventilů, nerovnoměrným zásobováním teplem a plýtváním energií. Soustava se rozdělí na tlakově nezávislé zóny, takže uvádění do provozu nevyžaduje zdlouhavé ruční vyvažování každé větve zvlášť. Ventil je použitelný i v chlazení – fan-coilové soustavy a chlazené stropy – všude tam, kde je vyžadováno automatické hydraulické vyvažování při proměnlivém průtoku.
Čtvrtá generace ASV-PV přináší nastavení diferenčního tlaku bez nářadí: nastavovací stupnici lze otočit na požadovanou hodnotu pouhým prstem, aretační kroužek zamezí nechtěné změně nastavení. Uzavírací funkce je oddělena od mechanismu přednastavení – uzavření nevyžaduje nářadí a neovlivní nastavenou hodnotu Δp. Ventil má integrovanou funkci proplachování (s příslušenstvím kód 003Z7850) a vypouštění. Kompaktní zástavbová výška H min. 80 mm u DN 15 usnadňuje montáž v prostorově omezených instalacích. Těleso je z mosazi, kužel z DZR mosazi, membrána a O-kroužky z EPDM. Kapilára délky 1,5 m je součástí každé dodávky.
Technické parametry – ASV-PV 4G DN 15 (003Z5501):
ASV-PV se montuje vždy na zpátečkové potrubí, ve směru šipky vyznačené na tělese ventilu. Na přívodním potrubí se instaluje partnerský ventil (ASV-BD nebo ASV-M) stejné jmenovité světlosti. Oba ventily jsou propojeny kapilárou – kapilára délky 1,5 m je součástí balení. Kapilára musí být před připojením k ASV-PV propláchnuta z přívodního potrubí.
K ASV-PV se dodává buď ASV-BD (multifunkční ventil s měřicím uzlem, uzavírací a vypouštěcí funkcí; umožňuje i omezení průtoku stoupačkou), nebo jednodušší uzavírací ventil ASV-M. Oba typy jsou k dispozici ve stejné jmenovité světlosti jako ASV-PV. Pro soustavy s termostatickými ventily s přednastaveným průtokem Danfoss doporučuje kombinaci ASV-PV + ASV-BD. Partnerský ventil se vybírá ve shodné světlosti DN 15.
Nastavení se provede bez nářadí: odblokujte aretaci, otočte nastavovací stupnici na požadovanou hodnotu a zablokujte zpět. Výrobně je ventil nastaven na 10 kPa, což odpovídá typickým radiátorovým soustavám. Rozsah pružiny 5–25 kPa je vhodný pro radiátorové a podlahové soustavy s nízkými tlakovými ztrátami stoupačky. Pokud soustava vyžaduje vyšší nastavení, Danfoss nabízí verzi s rozsahem 20–60 kPa (obj. č. 003Z5542 pro DN 15).
Ano. ASV-PV je navržen i pro chlazení s proměnlivým průtokem – fan-coilové soustavy, chlazené stropy (chilled beams) a podobné aplikace, kde je potřeba automatické hydraulické vyvažování. Pracovní teplota ventilu je 0–120 °C. Standardní provedení je určeno pro vodu a vodní směsi; kompatibilitu s konkrétním médiem je třeba ověřit před nasazením.
Ano. Danfoss nabízí servisní sady pro výměnu pružiny – pro rozsah 5–25 kPa je to sada obj. č. 003Z7841 (pro DN 15–20). Pružinu lze vyměnit bez demontáže ventilu ze soustavy. K dispozici jsou také náhradní handle (rukojeť) obj. č. 003Z7855 pro DN 15–25, prodloužené kapiláry (2,5 m: 003Z0690; 5 m: 003L8153) a příslušenství pro měření diferenčního tlaku nebo proplachování.
