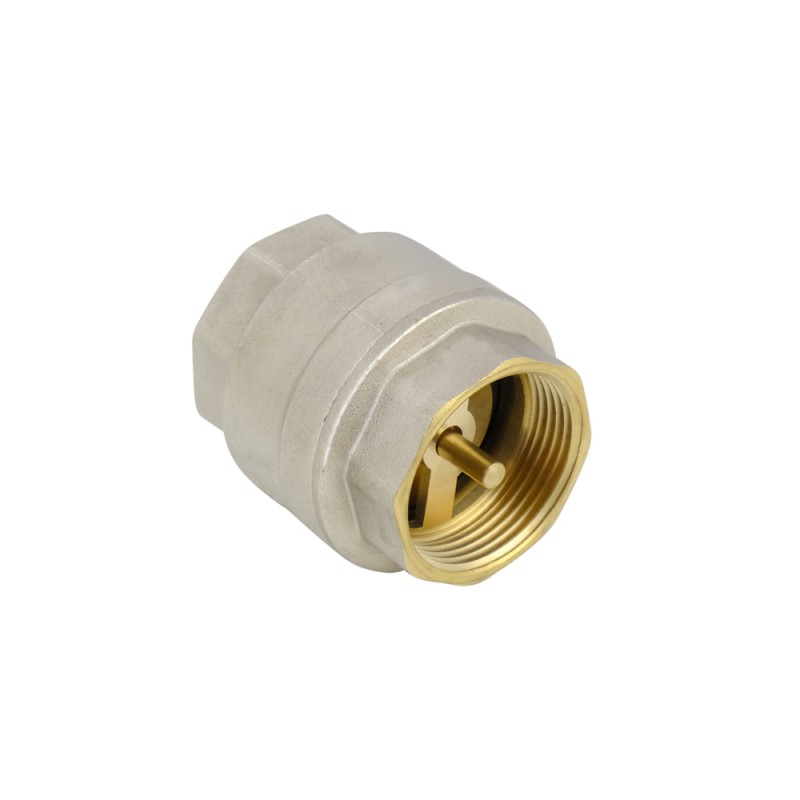

Zpětný ventil Raftec ASU-04 G1 1/4" s pružinou z nerezové oceli zabraňuje zpětnému toku v rozvodech vody a vytápění. Niklovaná mosaz, PN 35, médium 0–120 °C. Více informací
Na objednávku
| Jmenovitý tlak | PN 35 |
| Max. provozní tlak | 35 bar |
| Teplota média | 0...120 °C |
| Typ připojení | Vnitřní závit |
| Velikost připojení | 1 1/4" |
| Hmotnost | 0.38 kg |
Datový list ke stažení
Stáhnout PDFRaftec ASU-04 je pružinový zpětný ventil s vnitřními závity G1 1/4" z niklované mosazi. Zajišťuje průtok média potrubím pouze jedním směrem a chrání potrubí, čerpadla, tlakové nádoby i měřicí přístroje před zpětným tokem a tlakovými rázy.
Ventil se používá v rozvodech pitné a užitkové vody, u domácích vodáren a v systémech vytápění. Ve vodovodní přípojce chrání vodoměr před vodními rázy a zabraňuje zpětnému toku vody při kolísání tlaku. U studní a vrtů s ponorným čerpadlem drží vodu v potrubí a brání jejímu stečení zpět do vrtu, když je čerpadlo vypnuté. V otopných soustavách s více okruhy o různém tlaku odděluje jednotlivé větve a chrání kotel a čerpadla před zpětným prouděním.

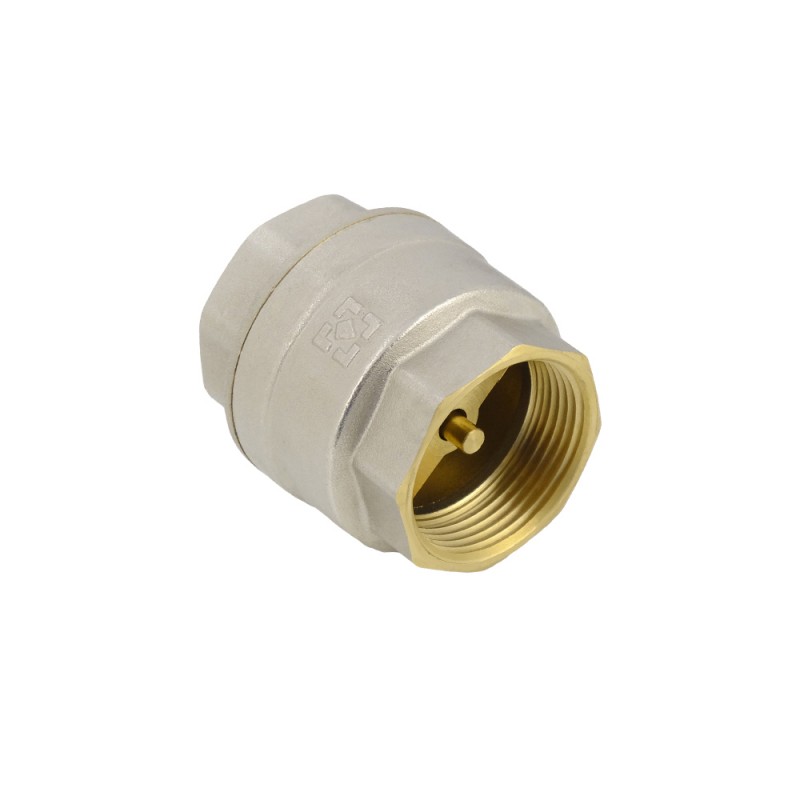

Obě poloviny těla i dřík s talířem jsou z lisované niklované mosazi CW617N. Talíř je přitlačován do sedla pružinou z nerezové oceli AISI 316, těsnění je z EPDM. Ventil otevírá při minimálním pracovním tlaku 0,05 bar a výrobce uvádí střední životnost 20 let.

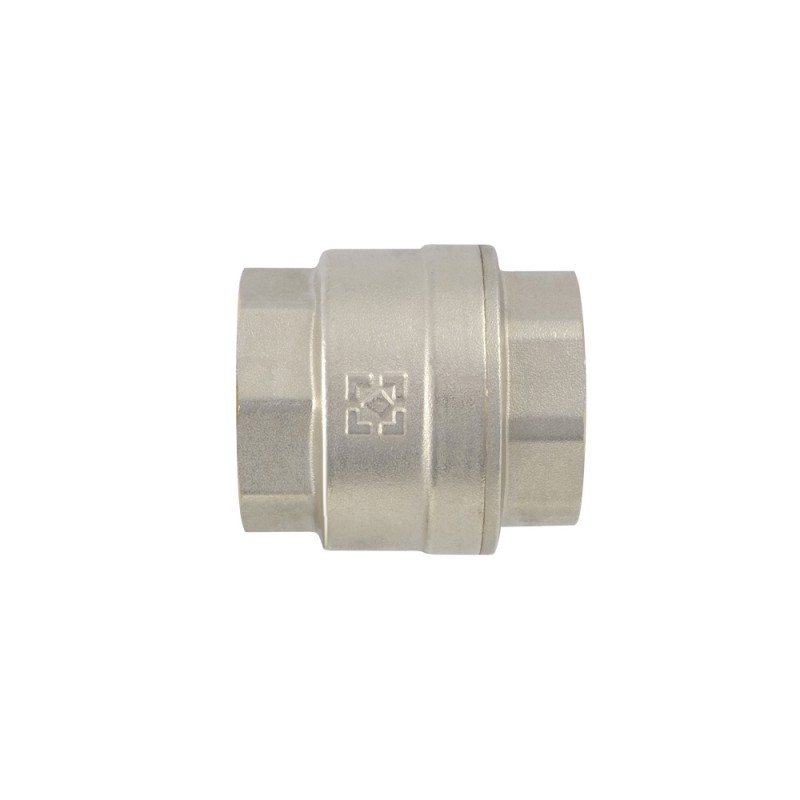

Ventil lze osadit do vodorovného i svislého potrubí, šipka na těle musí souhlasit se směrem proudění média. Potrubí nesmí ventil mechanicky zatěžovat ohybem, tahem ani krutem – v případě potřeby se doplní podpěry nebo kompenzátory. Po montáži je nutné provést tlakovou zkoušku těsnosti.
Technické parametry ASU-04:
Výrobce doporučuje teflonovou pásku, polyamidové vlákno se silikonem nebo konopí se speciální pastou. Utahovací moment u velikosti 1 1/4" nesmí překročit 90 Nm.
Nesouosost připojených trubek smí být nejvýše 3 mm na první metr délky a 1 mm na každý další metr. Ventil nesmí být namáhán ohybem, tahem, krutem ani vibracemi z potrubí.
Výrobce uvádí minimální pracovní tlak 0,05 bar, ventil je tedy použitelný i v soustavách s nízkým tlakem, například v gravitačních rozvodech nebo u domácích vodáren.
Výrobce poskytuje záruku 7 let od data prodeje konečnému spotřebiteli a uvádí střední životnost 20 let. Při reklamaci se mimo jiné dokládá protokol o tlakové zkoušce systému, ve kterém byl ventil nainstalován.
