Zdvihový servopohon Siemens SSF331.09H pro ventily VVP47, VXP47 a VMP47 v topení a chlazení. Tříbodové řízení 230 V AC, síla 200 N, montáž bez nářadí. Více informací
Na objednávku
| Délka kabelu | 1,5 m |
| Doba přestavení | 12,5 s |
| Havarijní funkce | Ne |
| Krytí IP | IP 54 |
| Napájení | 230 VAC |
| Ovládání | 3-bodové |
| Pomocný kontakt | Ne |
| Provozní teplota | 1...50 °C |
| Síla zdvihu | 200 N |
| Velikost připojení | M30 x 1,5 |
| Zdvih | 1,2...6,5 mm |
| Hmotnost | 0.36 kg |
Katalogový list ke stažení
Stáhnout PDF
Montážní návod ke stažení

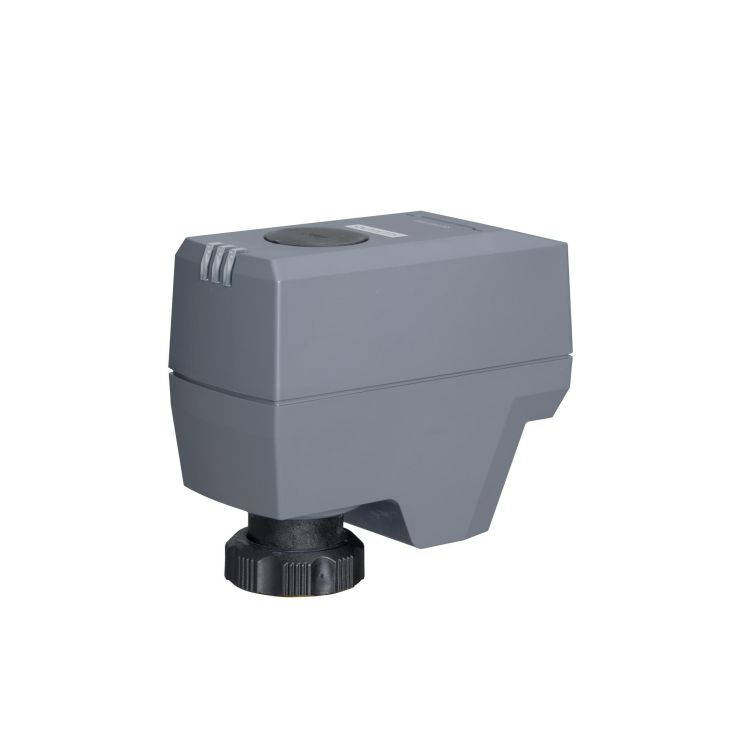

Stáhnout PDFSiemens SSF331.09H je elektromotorický zdvihový servopohon s tříbodovým řízením a napájením 230 V AC. Ovládá zdvihové a regulační ventily v zónových a prostorových aplikacích vytápění, chlazení a vzduchotechniky. Vyvine sílu 200 N a zdvih ventilu si po připojení napájení sám rozpozná.
SSF331.09H slouží k regulaci teplé a chlazené vody v otopných, větracích a klimatizačních systémech. Typicky se nasazuje u chladicích stropů, VAV aplikací a fancoilů, kde je k dispozici tříbodový výstup 230 V AC z regulátoru nebo prostorového termostatu. Primárně se kombinuje s ventily Siemens řad VVP47 (dvoucestné), VXP47 (trojcestné) a VMP47 (trojcestné s T-obtokem). S montážním adaptérem AL100 jej lze použít i na malé ventily 2W, 3W a 4W.
Servopohon se na ventil připojuje převlečnou maticí M30×1,5, která se dotahuje pouze rukou. Montážní poloha je 360°, kabel musí směřovat dolů. Po připojení napájení provede pohon kalibraci: vřeteno se plně zasune, pak plně vysune a nakonec najede do požadované polohy. Kalibrace vyžaduje zdvih ventilu větší než 1,2 mm. Pokud se nezdaří, pohon ji po 10 sekundách zopakuje. Při přetížení a v koncových polohách zdvihu se záběr pohonu odpojí.

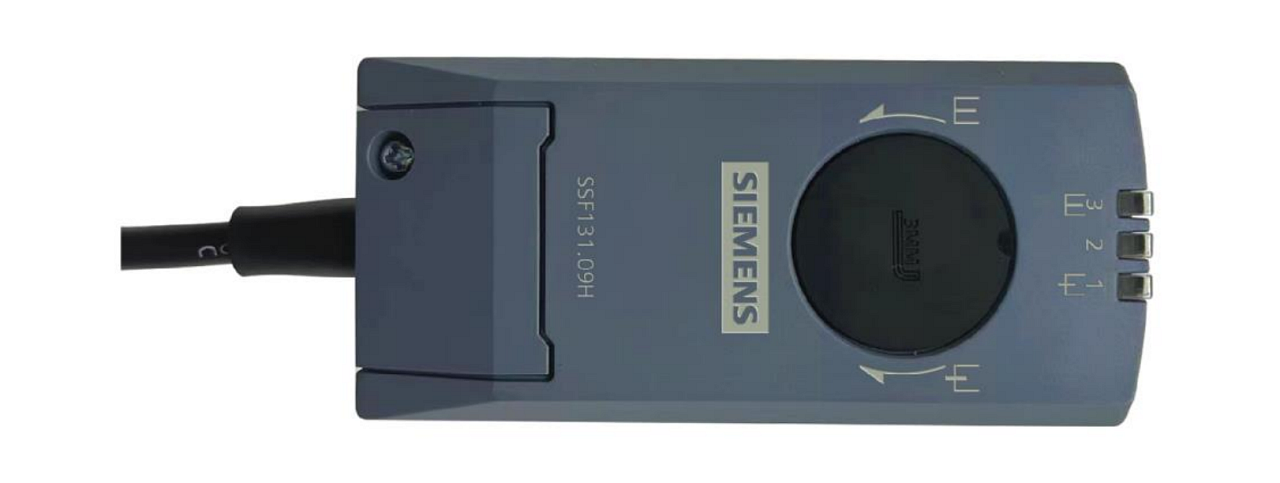

Po sejmutí krytky lze vřeteno přestavit do libovolné polohy imbusovým klíčem 3 mm a nastavená poloha zůstane zachována. Tři zelené LED ukazují, zda je vřeteno plně vysunuté, plně zasunuté, nebo v pohybu. Pohon je dodáván s odpojitelným kabelem 1,5 m (3× 0,75 mm²), který lze vyměnit za kabelovou sadu ASY331L.. v délce 1,5, 3 nebo 6 m, i v bezhalogenovém provedení.
Technické parametry:
Ano, u ventilů ¾" bez adaptéru, pokud mají závitové připojení M30×1,5, jmenovitou sílu do 200 N a splňují rozměrové podmínky pro polohu otevřeno a zavřeno uvedené v technickém listu. Technické údaje však Siemens garantuje jen v kombinaci se svými ventily. U ventilů jiných výrobců záruka Siemens neplatí.
Pohon nemá bezpečnostní (havarijní) funkci. Bez napětí na Y1 i Y2 zůstane v dosažené poloze. Pokud aplikace vyžaduje přestavení do bezpečné polohy při výpadku, je potřeba zvolit pohon s havarijní funkcí.
Ne. Ventil se objednává samostatně a ani kabelová ucpávka není součástí dodávky. Pohon se dodává s plně zasunutým vřetenem, připravený k montáži, a s odpojitelným kabelem 1,5 m.
Regulátory s tříbodovým výstupem 230 V AC. Siemens uvádí pokojové termostaty RDG200T, RDG200KN, RDG100KN, RDG100, RDG100T a řadu RDF (RDF800KN, RDF800/NF, RDF302, RDF600, RDF600T, RDF600KN, RDF660..). Fázově řízený signál ani pulzní šířková modulace nejsou vhodné.
Ne, pohon je bezúdržbový. Opravit jej ale nelze. Při poruše se vyměňuje celý pohon.
