Přečerpávací zařízení Wilo DrainLift SANI-S.11/T540/1-CEE pro fekální odpadní vodu pod úrovní kanalizace. Řídicí jednotka s alarmem, výtlak až 11 m, 3~400 V. Více informací
Na objednávku
| Dopravní výška čerpadla | 11 m |
| Maximální teplota | 40 °C |
| Napájení | 400 VAC |
| Objem | 47 l |
| Hmotnost | 36.50 kg |
Montážní návod ke stažení

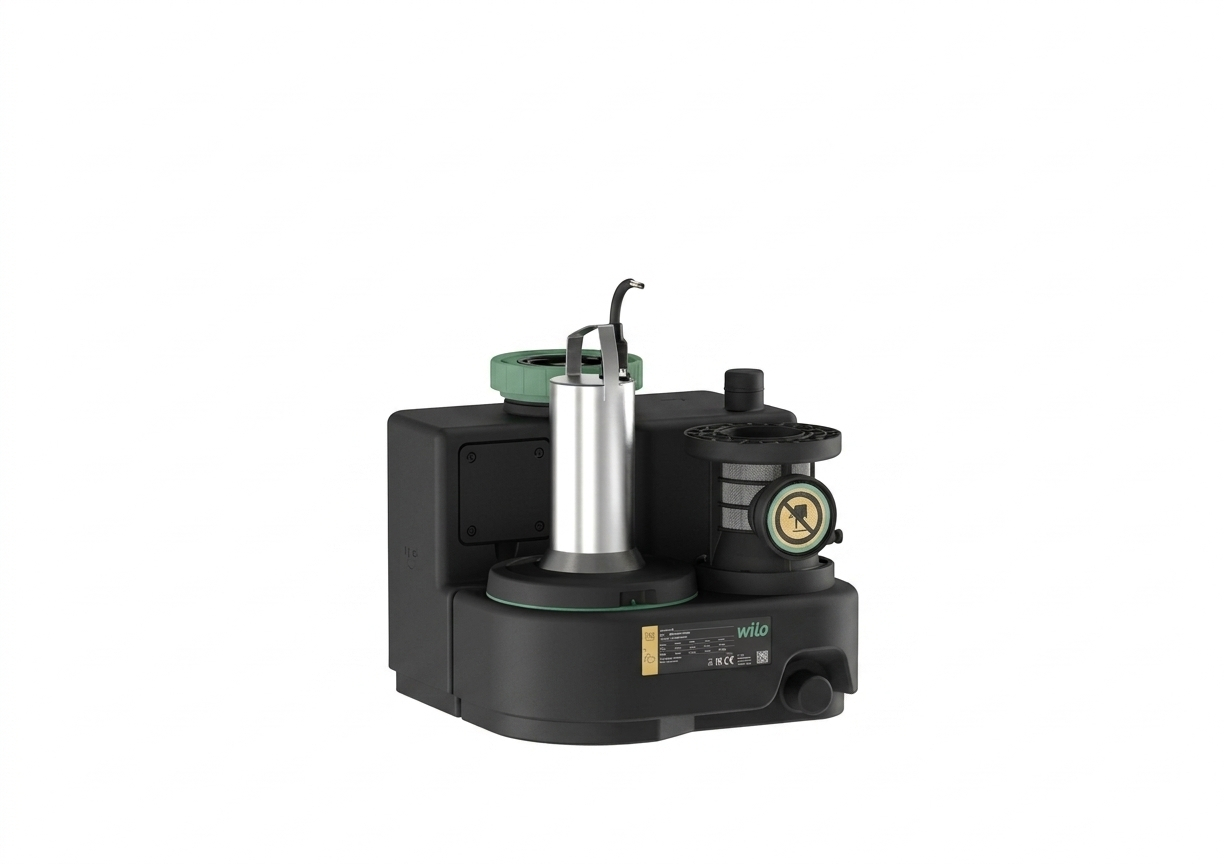

Stáhnout PDFWilo DrainLift SANI-S.11/T540/1-CEE je kompaktní, plně zaplavitelné přečerpávací zařízení se samostatným čerpadlem pro odpadní vodu s obsahem fekálií. Odpadní vodu shromažďuje ve sběrné nádrži a podle výšky hladiny ji automaticky přečerpává do výtlačného potrubí. Dodává se připravené k zapojení, s předdrátovanou řídicí jednotkou Wilo-Control MS-L a třífázovým napájením 3~400 V.
Zařízení se používá tam, kde odpadní vodu nelze odvést do kanalizace přirozeným spádem, a pro odvodnění zabezpečené proti zpětnému vzdutí, pokud odtokové místo leží pod hladinou zpětného vzdutí. Typicky jde o koupelny, WC a prádelny v suterénech rodinných domů a dvojdomů. Instalovat ho lze na podlahu nebo k přední stěně v budově, případně pod úroveň terénu do šachty mimo budovu. Zařízení odpovídá normě DIN EN 12050-1.
Plynotěsná a vodotěsná sběrná nádrž z PE má šikmé dno a revizní otvor s průhledným krytem. Hrubý objem nádrže je 47 l, využitelný objem 25 l při výšce přítoku 180 mm, nebo 32 l při 250 mm. Čerpadlo je namontované přímo na nádrži, má skříň motoru z nerezové oceli 1.4404, hydrauliku a oběžné kolo z PP-GF30 a volný průchod 44 mm. Ve výtlaku je zpětná klapka s pružinou, která snižuje hluk na konci čerpacího cyklu, a vlastní revizní otvor. Krytí zařízení je IP68.
Hladinu v nádrži měří snímač 4–20 mA. Řídicí jednotka Wilo-Control MS-L spíná čerpadlo podle hladiny, vyhodnocuje tepelnou ochranu motoru (bimetal) a u třífázového provedení hlídá směr otáčení. Při dosažení vysoké hladiny se čerpadlo zapne nuceně a spustí se zvukový i optický alarm, který díky 9V akumulátoru funguje i při výpadku sítě. Sběrné poruchové hlášení je vyvedené na bezpotenciálový kontakt, na který lze připojit externí houkačku nebo napojení na chytrou domácnost.
Přítok lze navrtat v označených oblastech na zadní stěně, na obou bocích nebo na horní straně nádrže, a to pro HT potrubí DN/OD 40 až DN/OD 160 s příslušným přítokovým těsněním. V balení je přítoková sada s výkružnou pilou 124 mm a těsněním pro DN/OD 110. Výtlak je DN 80, PN 10, odvzdušnění a vypouštění jsou DN/OD 50. Součástí dodávky je také přírubový spoj DN 80 na DN/OD 110, pružná manžeta, HT dvojité hrdlo pro odvzdušnění a vypouštění, kotvení k podlaze a protihluková podložka. Rozměry zařízení jsou 490 × 490 × 511 mm.
Výrobní nastavení a provozní limity:
Zařízení není určené pro hořlavá a výbušná média, stavební odpad (písek, malta, cement), textilie, vlhčené ubrousky, plenky, kuchyňský odpad, tuky a oleje, agresivní a korozivní kapaliny, bazénovou ani pitnou vodu. Pokud se přečerpává voda s obsahem tuků nebo olejů, musí být před zařízení zařazen odlučovač oleje a tuku. Zařízení nemá drtičku.
Verze „3C" je určená pro agresivní média, například kondenzát z kotlů smíchaný se splaškovou vodou, jezerní a mořskou vodu, bazénovou vodu nebo mírně kyselou odpadní vodu s pH > 3,5. Má řídicí jednotku Wilo-Control EC-L s displejem, hlášením jednotlivých poruch a rozhraním ModBus a kabel k řídicí jednotce 10 m. Verze „1" s jednotkou Control MS-L je určená pro běžnou splaškovou vodu.
Ano, připojení odvzdušňovacího potrubí DN/OD 50 je povinné. Při instalaci v budově se odvzdušnění vede nad střechu, při instalaci do šachty mimo budovu nad terén. Výtlačné potrubí DN 80 nebo DN 100 se vede jako trubní smyčka nad hladinu zpětného vzdutí a na přítok i výtlak se osazují uzavírací armatury. Při dopravní výšce pod 2 m se zpětná klapka nemusí správně zavírat.
Zařízení se připojuje do zásuvky CEE 16 A, 3P+N+PE, 6h s pravotočivým polem. Výrobce doporučuje jistič 6 A s charakteristikou C a proudový chránič (RCD). Zásuvku i řídicí jednotku je nutné umístit do výšky chráněné před zaplavením, protože řídicí jednotka není vodotěsná. Provoz s frekvenčním měničem není přípustný. Elektrické zapojení musí provést elektrikář.
Výrobce nabízí ruční membránové čerpadlo pro nouzové vyprázdnění nádrže, třícestný ventil Rp 1½ pro přepnutí na ruční odsávání, přírubové hrdlo DN 80, uzavírací šoupátka a přítoková těsnění pro HT potrubí DN/OD 40 až DN/OD 160. Pro externí signalizaci alarmu lze na bezpotenciálový kontakt připojit signální houkačku nebo zábleskové světlo.
Podle EN 12056-4 se údržba provádí jednou ročně u rodinných domů, jednou za půl roku u bytových domů a jednou za čtvrt roku u nájemních, administrativních a průmyslových objektů. Údržbu smí provádět kvalifikovaný personál a záznam podepisuje servisní technik i provozovatel. Při delším odstavení se doporučuje čtvrtletní kontrola funkce.
