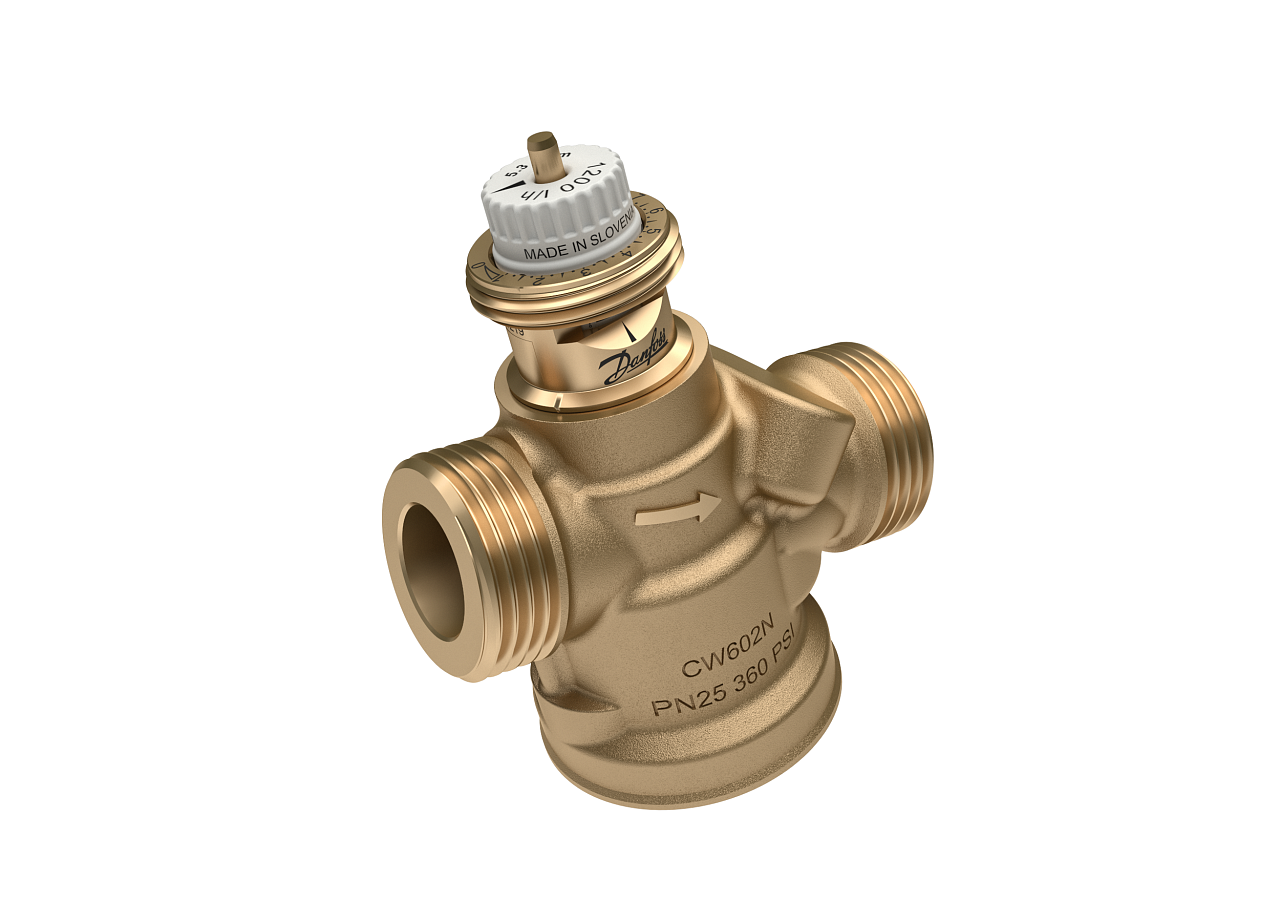

Tlakově nezávislý seřizovací a regulační ventil AB-QM 4.0. DN 20, Q = 1100 l/h, vnější závit G 1A. Více informací
Na objednávku
Průtok | 1100 l/h |
Teplota média | 95 °C |
Typ připojení | Vnější závit |
Velikost připojení | DN 20 |
Hmotnost | 0.71 kg |
KATALOGOVÝ LIST ke stažení
Stáhnout PDFNÁVOD K MONTÁŽI ke stažení
Stáhnout PDFLETÁK ke stažení
Stáhnout PDFVentil AB-QM 4.0 je nejmodernějším pokračovatelem řady tlakově nezávislých seřizovacích a regulačních ventilů AB-QM značky Danfoss. Nový design ventilů je navržen s maximálním ohledem na vysoké nároky a potřeby vytápěcích a klimatizačních systémů. Vyznačuje se vysokou přesností, dlouhou životností a vynikajícícm uživatelským komfortem. Ventil slouží k automatickému seřizování, regulaci průtoku a tlaku a udržování konstantního tlaku uvnitř ventilu.
V kombinaci se servopohonem Danfoss slouží k přesné regulaci průtoku a přináší vysoký komfort a příznivé celkové provozní náklady. AB-QM 4.0 byl vyvinut pro minimalizaci celkových nákladů. Jeho cílem je přinést cenově dostupné řešení pro zákaznické projekty s ohledem na kvalitu a trvanlivost. Je vhodný do kanceláří, hotelů, nemocnic a do budov, kde je potřeba přesně regulovat teplotu, a to i například v laboratořích a výzkumných ústavech.
Ventil je možné nastavit ručně pomocí otočného kolečka se zobrazenou stupnicí. Nastavení je viditelné i po připojení pohonu, jelikože je vidět nejen zhora, ale i ze strany. Stupnice od 1 do 10 značí procentuální nastavení průtoku v hodnotách 10...100 % průtoku. Ventil rovněž pracuje s funkcí omezení zdvihu.
Na rozdíl od starších modelů jsou AB-QM 4.0 konstruovány pro vyšší tlaky PN 25 / 360 PSI. Rovněž umožňují pracovat s větším rozsahem v regulaci průtoku. Každá velikost ventilu nově také existuje ve třech varinatách konstrukčního průtoku. Vybrat ventil si můžete z nízkého průtoku (LF), normálního a vysokého (HF).
Soustava s AB-QM je provozována v režimu proměnného průtoku. K jednotlivým spotřebičům přitéká právě takové množství vody, jaké je v danou dobu potřeba. Díky tomu je celý systém hospodárnější.
Ventil je nově k zakoupení ve variantách s vnitřním či vnějším závitem. Tento produkt je s vnějším závitem. Velikosti závitových připojení se pohybují od DN 15 do DN 32.
Integrovaný interní regulátor tlaku byl pro AB-QM 4.0 přepracovaný a nyní se pyšní nižším třením a nižší hysterzí. Měkké části jsou opět vyrobeny z polymeru PPSU.
Regulační ventil má díky integrovanému regulátoru diferenčního tlaku stále 100% autoritu, a proto vždy zajišťuje stabilní regulaci. Kompaktní konstrukce umožňuje instalaci i do malých prostorů. Například do fan-coilových jednotek.
Vnitřek ventilu je vyroben z mosazných materiálů DZR, měkké části jsou pak z polymeru PPSU. Ten snižuje riziko zanesení vodním kamenem a jeho následného odlupování, které by mohlo způsobit zanesení ventilu. Zdvih všech velikostí ventilu je nově 4 mm pro všechny.
Celé tělo ventilu je vyrobeno z mosazi DZR jako 1 díl. Nový design umožňuje obousměrné proplachování a plnění. To šetří čas před uvedením do provozu.
Montážně dokončená soustava se již díky ventilům AB-QM nemusí následně vyvažovat, tím pádem odpadají komplikovaná postupná měření a časově náročné korekce seřízení jako je tomu u jiných ventilů.
