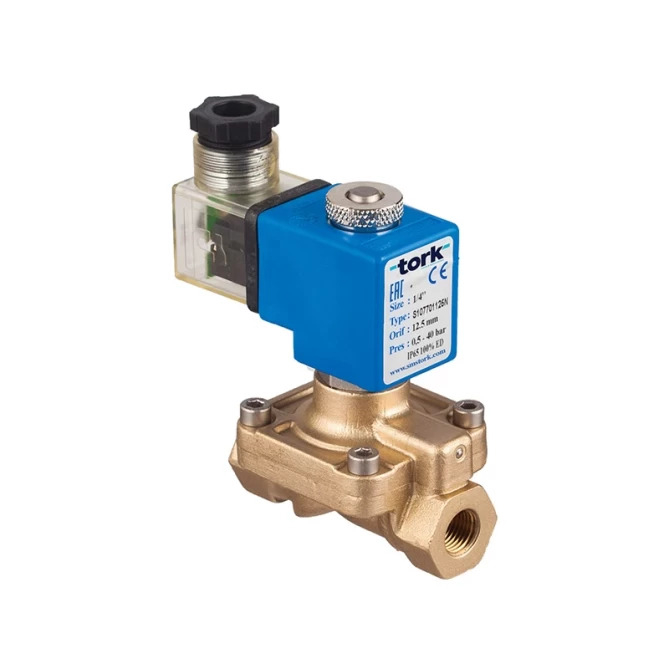

Solenoidový ventil Tork S1077.01 G1/4" je pilotně ovládaný 2/2 ventil NC pro vodu, vzduch a plyn. Mosazné tělo, těsnění NBR, tlak 0,5–40 bar, napájení 12 V DC, krytí IP65. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 8 |
| Médium | Vzduch, Voda, Plyn |
| Napájení | 12 VDC |
| Rozsah tlaku | 0,5...40 bar |
| Teplotní rozsah | -20...80 °C |
| Velikost připojení | 1/4" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork S1077.01 G1/4" 12 V DC NC je dvoucestný pilotně ovládaný solenoidový ventil pro univerzální průmyslové použití. Ventil je normálně uzavřený (NC) – při přivedení napájení se otevře, po odpojení se automaticky uzavře. Je určen pro média jako voda, vzduch a plyn v tlakovém rozsahu 0,5–40 bar.
Ventil se uplatní všude tam, kde je potřeba elektricky řídit průtok vody, stlačeného vzduchu nebo plynu – například v průmyslových strojích, kompresorových stanicích, zavlažovacích systémech, pneumatických obvodech nebo procesní technice. Díky přípojnému závitu G1/4" BSP a kompaktním rozměrům (97 × 75 × 52 mm) se hodí do stísněných instalací. Ventil lze montovat v libovolné poloze, cívka musí být orientována svisle.
Tělo ventilu je vyrobeno z mosazi, vnitřní části a sedlo jsou z nerezové oceli. Standardní těsnění NBR je vhodné pro teploty –20 °C až +80 °C; na vyžádání jsou dostupné varianty EPDM (až +130 °C) nebo Viton (až +160 °C). Stínící kroužek je z mědi dle EN 12735-1. Elektrické připojení zajišťuje 3pólový konektor DIN 43650 (ISO 4400 / EN 175301-803 Form A) pro kabely průměru 6–8 mm. Krytí cívky je IP65; na vyžádání IP68. Příkon cívky při 12 V DC je 18 W, třída izolace H (180 °C).
Technické parametry:
Ne. Jde o pilotně ovládaný ventil, který ke spolehlivému otevření potřebuje minimální tlakový diferenciál ΔP = 0,5 bar. Pokud pracujete s nižším tlakem nebo nulovým diferenciálem, je třeba zvolit ventil s přímým zdvihem (tzv. zero-pressure valve).
Standardně je ventil dodáván s těsněním NBR (voda, vzduch, plyn; –20 °C až +80 °C). Na vyžádání je dostupné EPDM (vhodné např. pro páru nebo agresivnější média; až +130 °C) nebo Viton (chemicky odolné aplikace; až +160 °C). Variantu těsnění je nutné specifikovat při objednávce.
Ano. Ventily řady Tork S1077 splňují evropskou směrnici pro tlaková zařízení PED 97/23/EC a nízkonapěťovou směrnici LVD 2006/95/ECC. Závitové připojení G (BSP) je standardní dle ISO 228-1; závit NPT dle ANSI 1.20.3 je dostupný na vyžádání.
Ano. Výrobce nabízí na vyžádání ATEX (exproof) cívku pro použití ve výbušném prostředí a krytí IP68 pro aplikace s trvalým ponořením. Obě varianty je nutné specifikovat při objednávce – nejsou součástí standardní dodávky.
Ano, výrobce montáž filtru přímo doporučuje. Nečistoty v médiu mohou poškodit sedlo nebo pilotní otvor a zkrátit životnost ventilu. Filtr se instaluje před vstup ventilu do potrubí.
