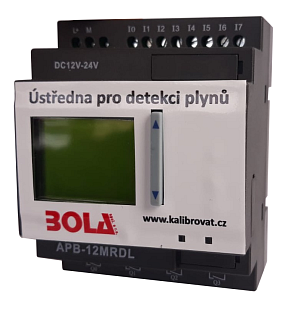

Dvou-úrovňová ústředna detekce Oxidu uhelnatého pro 6 snímačů s pevným nastavením úrovní je určená pro napájení, shromažďování a vyhodnocování informací z jednotlivých snímačů detekčního systému. Nastevení ústředny je přizpůsobeno pro použití v podzemních garážích dle platných ČSN norem. Pro každý alarm spínají dvě relé.

Ústředna disponuje 6ti analogovými vstupy pro signál 0-10V od snímačů. Tedy je možné připojit až 6 čidel CO. Aktuální měření jednotlivých snímačů se zobrazují na vestavěném displayi.

Montáž je vhodná do rozvaděče na DIN lištu nebo do nástěnného boxu s víkem a DIN lištou.

Po překročení koncentračního limitu sepne příslušné relé. Pokud koncentrace poklesne pod limit vrátí se ústředna do předchozího stavu.

Vlastnosti

• až 6 připojených čidel
• dvou-stupňová detekce
• zobrazovací display
• univerzální výstupní relé
• funkce TEST
• funkce MUTE - ztišení sirény
• funkce preventivního větrání

Nastavení

I. stupeň alarmu je nastaven na 26ppm z rozsahu připojeného senzoru sepne relé Q00 a Q03

II. stupeň alarmu je nastaven na 50ppm z rozsahu připojeného senzoru sepne relé Q01 a Q02

Na jednotlivé stupně alarmu reagují další akční prvky, které jsou připojeny na relé. Na displayi pak lze lehce kontrolovat aktuální stav sepnutí výstupů a aktuální měřené hodnoty jednotlivých snímačů.

Každý stupeň spíná jedno relé pro ventilaci a druhé pro zvukovou nebo světelnou signalizaci.
