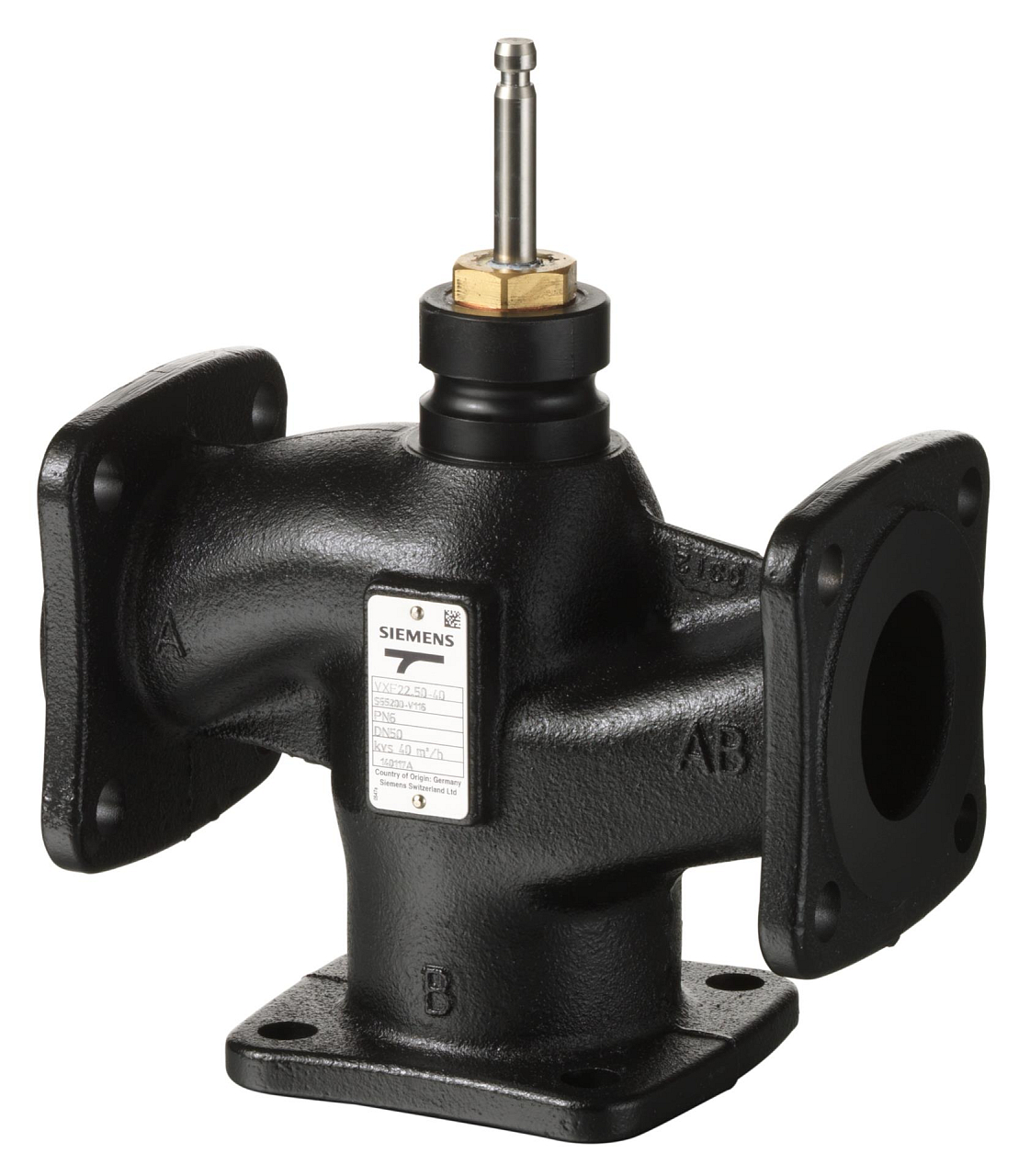

Třícestný přírubový ventil VXF22.50-40 s připojením dle ISO 7005 je určen pro regulaci průtoku chladné, teplé a horké vody a solanky v uzavřených okruzích. Ventil má jmenovitý tlak PN 6, jmenovitý průměr DN 50 a průtokový součinitel kvs = 40 m³/h. Zdvih ventilu je 20 mm a teplota média se může pohybovat v rozmezí -10°C až 130°C.

DN 50

Jmenovitý průměr

PN 6

Jmenovitý tlak

kvs 40 m³/h

Vysoký průtokový součinitel

Teplota -10°C…130°C

Široký rozsah teplot média

Základní parametry:

• DN: 50
• kvs: 40 m³/h
• Zdvih: 20 mm
• Teplota látky: -10…130 °C
• Třída PN: PN 6

Připojení:

• Přírubové připojení dle ISO 7005

Použití:

• Pro chladnou, teplou a horkou vodu a solanku v uzavřených okruzích

Netěsnost:

• Přímý směr: 0…0.02 % of kvs
• Otok: 0.5…2 % of kvs

Charakteristika ventilu:

• Přímý směr: rovnoprocentní, kvs 250/400 lineární
• Otok: lineární

Rozsah:

• 100:1 (DN 25: >50; DN 40...100: >100)

Přípustný provozní tlak:

• 600 kPa

Materiál:

• Tělo ventilu: Šedá litina EN-GJL-250
• Vnitřní nastavení: ≤ DN40: CrNi ocel / mosaz, ≥ DN 50: CrNi ocel / bronz

Max. diferenční tlak (Δpmax):

• SAX..: 300 kPa
• SAV..: 300 kPa
• SKD..: 300 kPa
• SKB..: 300 kPa

Tento třícestný přírubový ventil je vhodný pro širokou škálu aplikací v uzavřených okruzích s různými teplotami média a nabízí spolehlivou regulaci průtoku.
