Name: Tlakový spínač Danfoss KP35 (060-216566)
Brand: DANFOSS
Price: 1558 CZK
Availability: OutOfStock

Parametry a katalogy

Max. provozní tlak	17 bar
Rozsah tlaku	0,4...3,5 bar
Velikost připojení	G 1/2"
Hmotnost	0.36 kg

Datový list CZ ke stažení

Stáhnout PDF

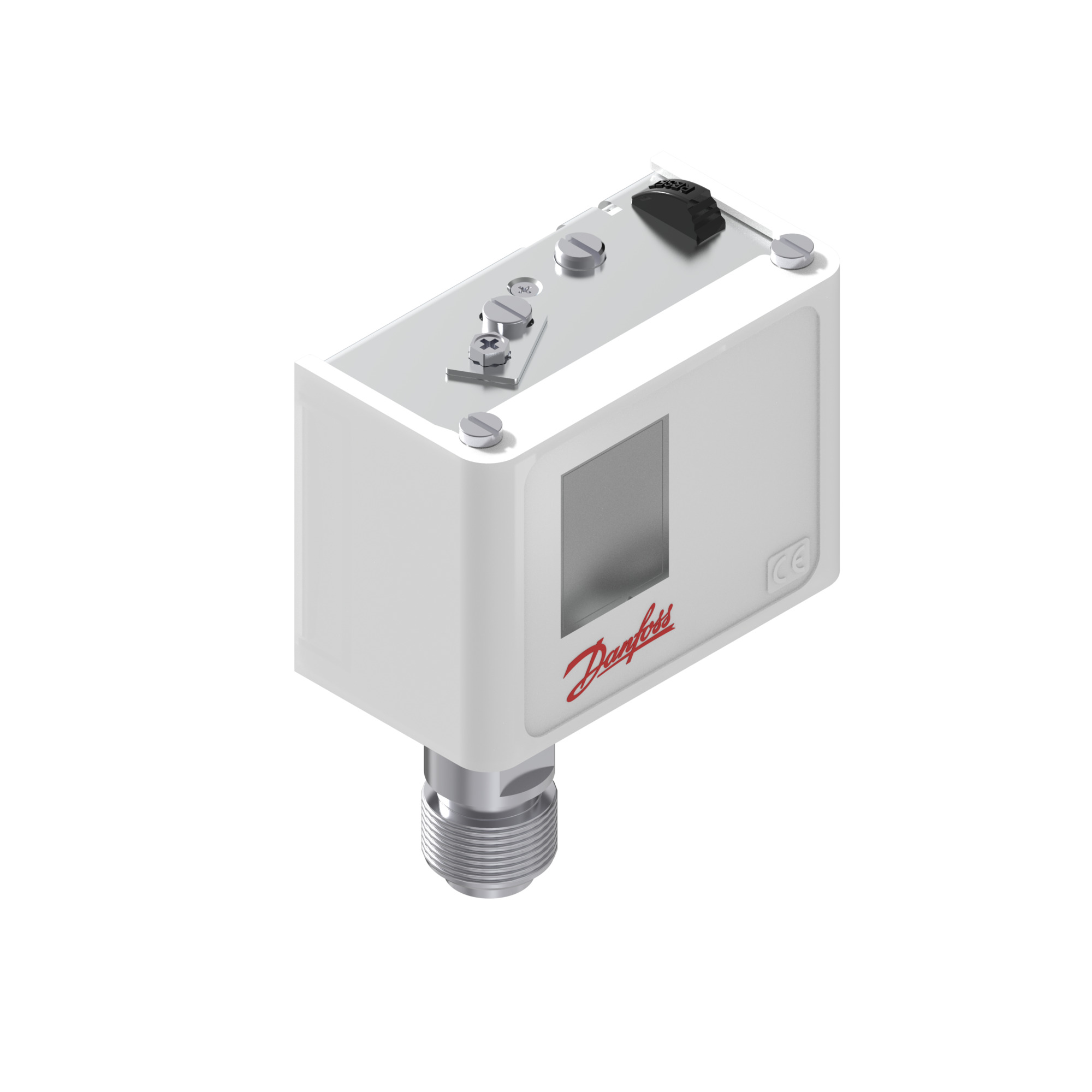

Danfoss KP 35 (060-216566) je tlakový spínač v provedení pro kotle, s ručním resetem. Slouží k řízení, sledování a signalizaci tlaku v topných a průmyslových systémech, kde bezpečnostní vypnutí vyžaduje ruční potvrzení před opětovným spuštěním.

Kde produkt využijete

Tlakové spínače řady KP se používají v řídicích, monitorovacích a poplašných systémech v celé řadě průmyslových aplikací. Verze pro kotle (KP 34–KP 37) je určená speciálně pro parní kotle a další aplikace vytápění, kde hlídá tlak média a při odchylce od nastavené hodnoty rozpojí nebo spojí elektrický obvod. Díky ručnímu resetu se spínač po zásahu bezpečnostní funkce nespustí sám – obsluha musí stisknout resetovací tlačítko, čímž potvrdí, že byla příčina odstavení zkontrolována.

Detail připojení a nastavovacích prvků Danfoss KP 35

Mžiková funkce a konstrukce kontaktů

Systém kontaktů je jednopólový, dvojpolohový (SPDT) s mžikovou funkcí – vlnovec se pohne pouze v okamžiku, kdy je dosaženo nastavené spínací nebo vypínací hodnoty. Tím se omezí jiskření, kmitání kontaktů a jejich opotřebení, což prodlužuje elektrickou i mechanickou životnost spínače. Elektrické připojení je vyvedené z přední části jednotky, což usnadňuje montáž do rozváděče a šetří místo. Spínač je vhodný jak pro střídavý, tak pro stejnosměrný proud.

Technické parametry (KP 35, verze pro kotle, ruční reset):

Rozsah nastavení Pe: 0,4–3,4 bar
Tlakový rozdíl: 0,5 bar (pevně dané u verze s ručním resetem)
Max. zkušební tlak: 10 bar
Tlakové připojení: G ½ A
Materiál kontaktu: stříbro

Okolní teplota: −40 až 65 °C (krátkodobě, max. 2 hodiny, do 80 °C)
Teplota média: −40 až 100 °C
Krytí: IP30 (lze rozšířit na IP44 horním krytem nebo na IP55 speciálním pouzdrem)
Kabelový vstup: pryžová průchodka pro kabely o průměru 6–14 mm

Zatížení kontaktů (stříbrné), střídavý proud: AC-1 16 A/400 V, AC-3 16 A/400 V, AC-15 10 A/400 V
Zatížení kontaktů (stříbrné), stejnosměrný proud: DC-13 12 W/220 V

Časté dotazy

Jaký je rozdíl mezi ručním a automatickým resetem?

U verze s automatickým resetem se spínač po poklesu tlaku pod nastavenou hodnotu sám znovu spustí. U verze s ručním resetem (060-216566) je nutné po bezpečnostním vypnutí stisknout resetovací tlačítko – spínač se sám nerozeběhne.

Pro jaká média je KP 35 vhodný?

Řada KP je určená hlavně pro plynná média. Verze pro kotle (KP 34–KP 37) se používá i pro páru a další aplikace vytápění. Pro kapaliny a kombinaci kapalin s plyny je vhodnější řada KPI.

Jak se spínač nastavuje?

U verze s ručním resetem se na stupnici rozsahu nastavuje vypínací tlak (CUT-OUT). Tlakový rozdíl je u této verze pevně daný (0,5 bar). Spínací a vypínací tlak je vždy potřeba ověřit přesným manometrem.

Jaké má spínač krytí a lze ho zvýšit?

Standardně má spínač krytí IP30. Doplňkovým horním krytem lze dosáhnout IP44, montáží do speciálního pouzdra pak IP55 – obojí jako samostatné příslušenství.

Jaké certifikace spínač splňuje?

Spínač má označení CE dle LVD 2014/35/EU (normy EN 60947-1, -4-1, -5-1) a certifikaci UL. Čínská certifikace CCC se podle výrobce na verze pro kotle nevztahuje.
