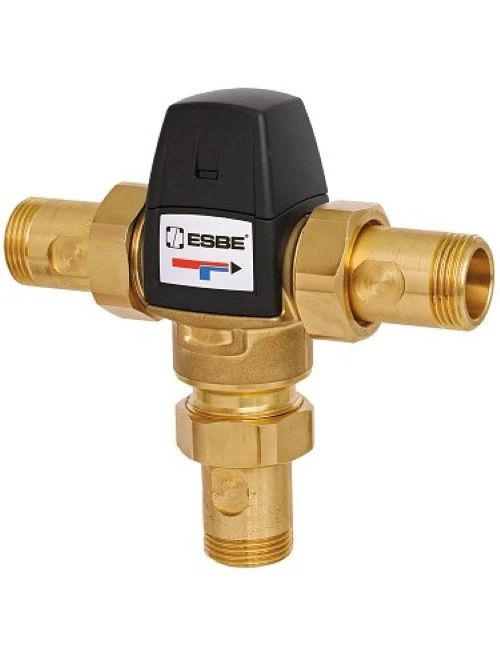

Termostatický směšovací ventil ESBE řady VTA 520 je vhodným komponentem pro univerzální využití v aplikacích instalace teplé užitkové vody vybavené HWC (cirkulací teplé vody). Dále je vhodný pro menší okruhy podlahového vytápění (do 50m²) v případě, že chcete věnovat speciální pozornost rozsahu teplot a průtoku.

Dvě zpětné klapky pro stup teplé i studené UV přibaleny.

Použití

• Rozvod sladké/pitné vody
• Rozvod vody s nemrznoucí přísadou (≤ 50% směs glykolu)
• Uzavřený vodní systém

Příklad instalace

Funkce ventilu

Termostatický ventil má asymetrické uspořádání průtoku. Nastavení požadované teploty se provádí otočným kolečkem pod horním krytem ventilul. Dále obsahuje velmi důležitou funkci proti opaření, která v případě přerušení dodávky studené vody automaticky odstaví dodávku horké vody.

Vlastnosti

• Tlaková třída: PN 10
• Pracovní tlak: 1.0 MPa (10 bar)
• Rozdílový tlak: Směšování, max. 0.3 MPa (3 bar)
• Teplota média: max. 95 °C / Dočasná max. 100 °C
• Teplotní stabilita: ±4 °C
