MTCV Danfoss je termostatický cirkulační ventil pro vyvažování rozvodů teplé vody. Samočinně udržuje nastavenou teplotu v každé stoupačce (35–60 °C) a omezuje zbytečný průtok cirkulace. DN 15, kVS 1,5 m³/h, PN 10. Více informací
Na objednávku
| Jmenovitá světlost | DN 15 |
| Průtok | 1,5 m3/h |
| Teplota | 35...60°C |
| Tlak | PN 10 |
| Typ připojení | Vnitřní závit |
| Velikost připojení | Rp 3/4" |
| Hmotnost | 0.57 kg |

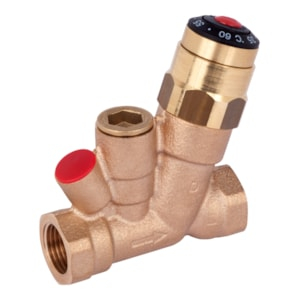

Danfoss MTCV – verze A, DN 15 je multifunkční termostatický vyvažovací ventil pro cirkulační rozvody teplé (užitkové) vody. Samočinně udržuje nastavenou teplotu v každé stoupačce a automaticky omezuje průtok na minimum potřebné k pokrytí tepelných ztrát – bez nutnosti vnějšího napájení. Rozsah nastavení teploty je 35–60 °C (výrobní nastavení 50 °C); základní verzi A lze za provozu modularně rozšířit o funkci tepelné dezinfekce pro ochranu před bakterií Legionella.
MTCV je určen pro domovní cirkulační rozvody teplé užitkové vody v bytových domech, hotelech, zdravotnických zařízeních a školách – všude tam, kde je třeba zajistit dostatečnou teplotu u každého odběrného místa a zároveň minimalizovat spotřebu energie na ohřev a cirkulaci. Ventil se instaluje na vratu každé cirkulační stoupačky a nahrazuje ruční vyvažování: samočinně vyrovnává teplotní nevyváženost mezi stoupačkami, která v praxi vede ke zbytečnému přehřívání jedněch a podchlazování druhých. Podchlazení stoupačky pod cca 55 °C vytváří podmínky pro množení bakterie Legionella – pravidelným udržováním nastavené teploty MTCV tomuto riziku předchází.
MTCV je proporcionální termostatický ventil – termočlánek umístěný přímo v kuželce reaguje na změny teploty vody. Při nárůstu teploty nad nastavenou hodnotu se kuželka přisouvá k sedlu a průtok se škrtí; pokud teplota přesáhne nastavení o 5 °C, průtok se zcela zastaví. Speciální těsnění chrání termočlánek před přímým stykem s vodou, čímž prodlužuje jeho životnost a zajišťuje přesnou regulaci. Verzi A lze za plného provozu – bez odstavení soustavy nebo snížení tlaku – rozšířit o teploměr (003Z1023) nebo o termostatický dezinfekční modul verze B (003Z2021), případně o elektronicky řízený dezinfekční modul verze C (003Z1022) s pohonem TWA a čidlem PT1000. Těleso ventilu je z bronzové slitiny Rg5, vnitřní komponenty z olova prosté slitiny Cuphin (CW724R) – materiály splňují požadavky evropské směrnice o pitné vodě platné od prosince 2013. O-kroužky jsou z EPDM, kuželky a pružiny z nerezové oceli.
Technické parametry a výrobní nastavení:
Teplota se nastavuje po sejmutí plastové krytky nastavovací hlavice – krytku nadzdvihnete šroubovákem vloženým do otvoru v hlavici. Šroub pro nastavení teploty se pak otočí inbusovým klíčem 2,5 mm tak, aby požadovaná teplota na stupnici odpovídala referenčnímu bodu. Výrobní nastavení je 50 °C, nastavitelný rozsah 35–60 °C. Správnost nastavení doporučuje výrobce ověřit teploměrem na posledním odběrném místě dané stoupačky – rozdíl mezi teplotou na odběrném místě a hodnotou nastavenou na MTCV odpovídá tepelné ztrátě úseku potrubí mezi odběrným místem a ventilem.
MTCV je proporcionální ventil – průtok se plynule snižuje úměrně tomu, o kolik teplota přesahuje nastavenou hodnotu. Pokud teplota překročí nastavení o 5 °C, průtok se zcela zastaví. Při poklesu teploty pod nastavenou hodnotu se ventil plynule otevírá a průtok roste. Hystereze regulace je 1,5 K. Pojistná pružina chrání termočlánek před poškozením i v případě výrazného přehřátí vody nad nastavenou teplotu.
Ano. Základní verzi A lze za plného provozu – bez odstavení soustavy nebo snížení tlaku – rozšířit o termostatický dezinfekční modul verze B (003Z2021). Ten automaticky spouští tepelnou dezinfekci při teplotách nad 65 °C a uzavírá oběh při překročení 75 °C, čímž chrání rozvod před korozí a vápenatými usazeninami. Alternativně lze instalovat elektronicky řízený dezinfekční modul verze C (003Z1022) s termoelektrickým pohonem TWA a čidlem PT1000 – umožňuje programování teploty a délky dezinfekce a průběžný monitoring každé stoupačky prostřednictvím regulátoru CCR2+ s možností propojení na BMS nebo regulátor kotelny (RS 485).
Ventil MTCV verze A (003Z4515) nese certifikaci PZH (polský hygienický institut) a ACS (francouzská certifikace pro materiály v kontaktu s pitnou vodou). Materiály přicházející do styku s vodou – bronzová slitina Rg5 v tělese a olova prostá slitina Cuphin (CW724R) ve vnitřních komponentách – splňují požadavky evropské směrnice o pitné vodě platné od prosince 2013. Pro konkrétní projekt v ČR doporučujeme vyžádat od Danfoss ČR aktuální prohlášení o shodě.
K ventilu je dostupná kompletní řada příslušenství: teploměr s adaptérem (003Z1023), vsuvka pro čidlo PT1000 ESMB (003Z1024), adaptér pro termoelektrický pohon TWA (003Z1022), termostatický dezinfekční modul – verze B (003Z2021), pohon TWA-NC 230 V (088H3112) nebo 24 V (088H3110). Pro připojení k potrubí jsou k dispozici šroubení pro pájení Cu 15 mm (003Z1034), Cu 18 mm (003Z1035) a šroubení pro Pex trubky 15 mm (003Z1036) a 18 mm (003Z1037). Koncovky s uzavíracím kulovým ventilem (inbus 5 mm) pro DN 15 jsou dostupné v závitu G ½ × Rp ½ (003Z1027).
