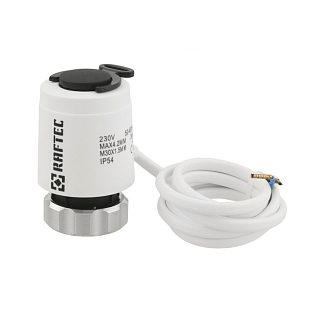

Termoelektrický servopohon Raftec RSNC-30 230 V NC pro termostatické ventily radiátorů a rozdělovače podlahového topení. Bez napětí ventil uzavírá. Připojení M30x1,5. Více informací
Na objednávku
| Délka kabelu | 1 m |
| Funkce | Bez napětí zavřeno |
| Napájení | 230 VAC |
| Ovládání | 2-bodové |
| Síla zdvihu | 100 N |
| Teplota média | 0...65 °C |
| Velikost připojení | M30 x 1,5 |
| Hmotnost | 0.13 kg |
Datový list ke stažení
Stáhnout PDF
Katalogový list ke stažení

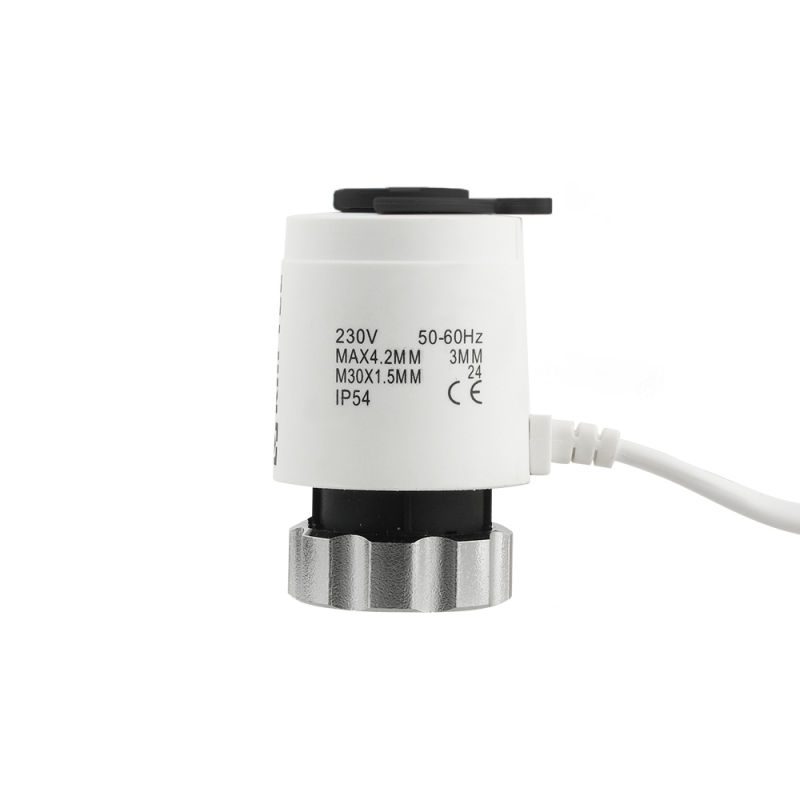

Stáhnout PDFRaftec RSNC-30 je termoelektrický servopohon s napájením 230 V a funkcí NC (bez napětí zavřeno). Slouží k ovládání termostatických ventilů v systémech teplovodního vytápění podle povelu pokojového termostatu, regulátoru nebo ručního spínače. Na ventil se připojuje převlečnou maticí se závitem M30x1,5.
RSNC-30 se používá na radiátorových termostatických ventilech, na rozdělovačích podlahového vytápění a na dalších termostatických ventilech s připojovacím závitem M30x1,5. Typickým nasazením je zónová regulace, kdy každá místnost nebo okruh má vlastní pohon a vlastní termostat. Pohon je určený pro vnitřní prostředí s teplotou vzduchu 0–60 °C a relativní vlhkostí do 80 %, teplota topné vody může být 0–65 °C.
Pohon pracuje na principu teplotní roztažnosti voskového (armoparafinového) elementu. Když termostat požaduje vytápění, přivede na pohon napětí, element se zahřeje a pohon ventil otevře. Po dosažení nastavené teploty termostat napájení odpojí, element vychladne a pohon ventil uzavře. Celý cyklus otevření nebo zavření trvá přibližně 3,5 minuty, pohon vyvíjí sílu 100 N při zdvihu 3–5 mm.
Po sejmutí ochranné krytky z ventilu nebo rozdělovače se pohon nasadí a jeho matice se dotáhne rukou až na doraz. K montáži adaptéru se nepoužívá žádné nářadí. Nakonec se odstraní ochranný zámek a pohon je připravený k provozu. Pohon se dodává s pevně připojeným kabelem 2x0,75 mm² o délce 1 m, montáž by měl provádět kvalifikovaný pracovník.
Technické parametry:
Na termostatické ventily a rozdělovače s připojovacím závitem M30x1,5. Před montáží ověřte, že závit ventilu tomuto standardu odpovídá. Pro ventily s jiným připojením (např. Danfoss RA, Heimeier) je potřeba použít odpovídající redukci.
Pohon ovládá jakýkoli termostat, regulátor nebo spínač se spínaným výstupem 230 V. Ze systému Raftec jej lze připojit k pokojovému termostatu R02B05 (svorka pro normálně zavřené servo) nebo k zónové svorkovnici CC-1405, která obslouží až 8 servopohonů NC a umí řídit i oběhové čerpadlo a kotel.
Jde o pohon NC, takže bez napětí zůstává ventil uzavřený a do okruhu neproudí topná voda. Po obnovení napájení a požadavku termostatu se ventil znovu otevře.
Termoelektrický pohon potřebuje čas na zahřátí, případně vychladnutí voskového elementu. Doba cyklu otevření nebo zavření je přibližně 3,5 minuty, což je u tohoto typu pohonů běžné.
Pohon lze montovat svisle hlavou nahoru nebo vodorovně. Montáž hlavou dolů výrobce v katalogu nedoporučuje.
