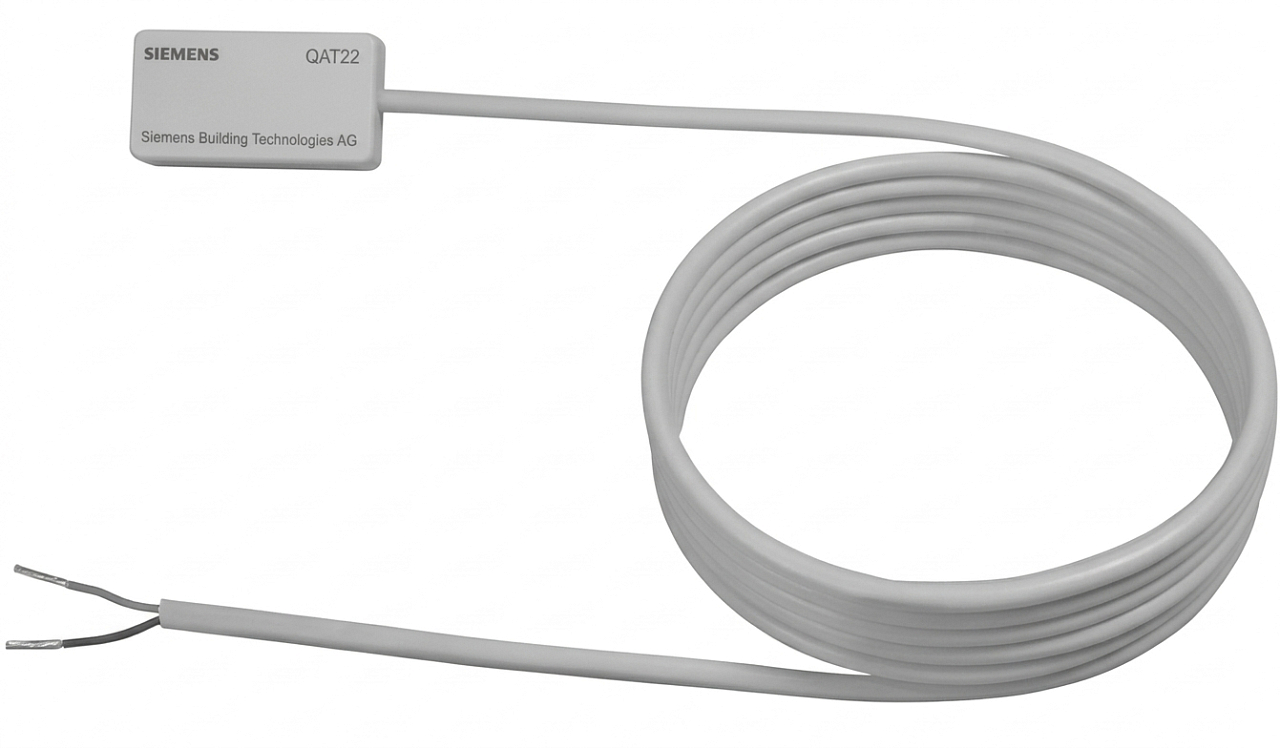

Name: Teplotní čidlo okenní tabule Siemens QAT22 (QAT22)
Brand: SIEMENS
Price: 3975 CZK
Availability: OutOfStock

Parametry a katalogy

Rozsah měření	-10...50 °C
Typ snímače	LG-Ni 1000
Hmotnost	0.03 kg

Datový list (EN) ke stažení

Stáhnout PDF

Montážní návod ke stažení

Stáhnout PDF

Siemens QAT22 je příložné teplotní čidlo určené k lepení na vnitřní stranu okenní tabule. Měří povrchovou teplotu skla pomocí odporového snímače LG-Ni 1000 a předává ji regulátoru vlhkosti, který podle ní upravuje požadovanou relativní vlhkost v prostoru.

Kde čidlo využijete

Čidlo je určené především pro kryté bazény a další prostory s vysokou vlhkostí vzduchu, kde hrozí orosování oken a stěn. Teplota okenní tabule slouží regulátoru jako kompenzační veličina: když sklo chladne, regulace sníží požadovanou relativní vlhkost tak, aby na oknech a stěnách nedocházelo ke kondenzaci.

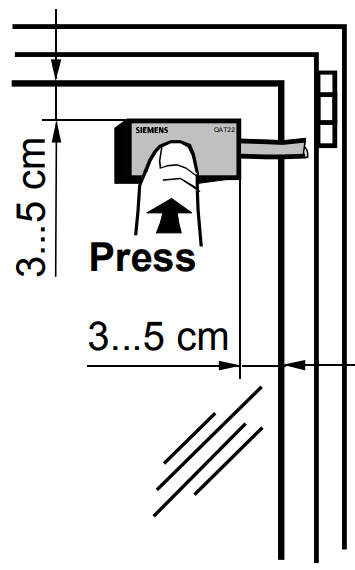

Teplotní čidlo okenní tabule Siemens QAT22 nalepené na okně

Konstrukce čidla

Snímací prvek je spolu s koncem připojovacího kabelu zalitý syntetickou pryskyřicí v plochém plastovém pouzdře v bílé barvě RAL 9016. Ke sklu se čidlo upevňuje samolepicí hliníkovou fólií na spodní straně. Fólie je vysoce leštěná, aby odrážela přímé sluneční záření a další sálavé teplo, které by jinak zkreslovalo měření. Tepelná vazba čidla na sklo je 93 %, časová konstanta 30 s.

Technické parametry:

Snímací prvek: LG-Ni 1000
Rozsah použití: −10 až +50 °C
Přesnost měření při 0 °C: ±0,4 K
Časová konstanta: 30 s
Tepelná vazba: 93 %
Připojovací kabel: 2žilový, výměnný, s dutinkami, délka cca 1,5 m
Třída ochrany: III dle EN 60730-1
Rozměry: 37 × 19 × 12 mm
Hmotnost včetně obalu: 0,03 kg

Max. délka prodloužení (2žilový měděný kabel, chyba max. +0,6 K):
- 2 × 0,34 mm² – 25 m
- 2 × 0,5 mm² – 38 m
- 2 × 1 mm² – 75 m
- 2 × 1,5 mm² – 110 m
- 2 × 2,5 mm² – 185 m
Provozní podmínky (IEC 721-3-3, třída 3K5): −5 až +55 °C, 5–95 % r. v.
Přeprava a skladování (IEC 721-3-2, třída 2K3): −25 až +70 °C, <95 % r. v.

Časté dotazy

Na které okno a kam na něm čidlo umístit?

Pokud je to možné, na okno orientované na sever. Není-li k dispozici, zvolte okno, které je nejdéle ve stínu. Čidlo se lepí na vnitřní tabuli okna, poblíž její horní hrany.

Jak sklo před nalepením připravit?

Sklo očistěte hadříkem dodávaným s čidlem a nechte jej úplně vyschnout. Na neočištěné nebo vlhké tabuli samolepicí fólie dlouhodobě nedrží.

V jaké poloze se čidlo montuje?

Svisle s kabelem přivedeným shora, nebo vodorovně. Ve vodorovné poloze veďte kabel tak, aby co nejméně namáhal samolepicí fólii.

Jak daleko od regulátoru může čidlo být?

Čidlo má vlastní kabel o délce cca 1,5 m, který lze prodloužit 2žilovým měděným vodičem. Při chybě měření max. +0,6 K je přípustná délka 25 m pro průřez 2 × 0,34 mm² až 185 m pro 2 × 2,5 mm². Přehled všech průřezů najdete v technických parametrech výše.

S jakým regulátorem čidlo funguje?

Jde o pasivní odporové čidlo LG-Ni 1000. Regulátor tedy musí mít vstup pro tuto charakteristiku a umožňovat kompenzaci požadované vlhkosti podle teploty okna.

Jaké normy čidlo splňuje?

Čidlo odpovídá produktové normě EN 60730-1 (automatická elektrická řídicí zařízení pro domácnost a podobné účely) a nese označení CE. Patří do třídy ochrany III. Výrobce k němu vydává environmentální prohlášení CE1E1701 se shodou s RoHS.
