Name: Svorkovnice Schischek RedBox Y/S/SW Ex (4032.4)
Brand: SCHISCHEK
Price: 6357 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 2
Krytí IP	IP 66
Napájení	24...240 VAC
Teplota	-40...60 °C
Výstup	4...20 mA, 0...10 VDC
Hmotnost	0.50 kg

Datový list EN ke stažení

Stáhnout PDF

Svorkovnice Schischek RedBox Y/S/SW Ex je certifikovaná přípojná skříň pro instalaci v prostředí s nebezpečím výbuchu. Slouží k připojení pohonů RedMax (v provedení -S/-SF nebo -Y/-YF) společně s přídavnými koncovými spínači RedSwitch, pokud je potřeba vést kabeláž přímo v nebezpečné zóně.

Kde svorkovnici využijete

RedBox je určen pro instalaci v prostředí zóny 2 a 22 podle ATEX – tedy v provozech s výskytem hořlavých plynů, par nebo prachu, kde kabeláž pohonu RedMax nelze zapojit v bezpečné zóně. Typicky se používá v chemickém a petrochemickém průmyslu, na plynových a olejových technologiích, v silech nebo v provozech se zpracováním sypkých hmot. Skříň se montuje dodatečně (retrofit) na pohony RedMax velikosti S a M.

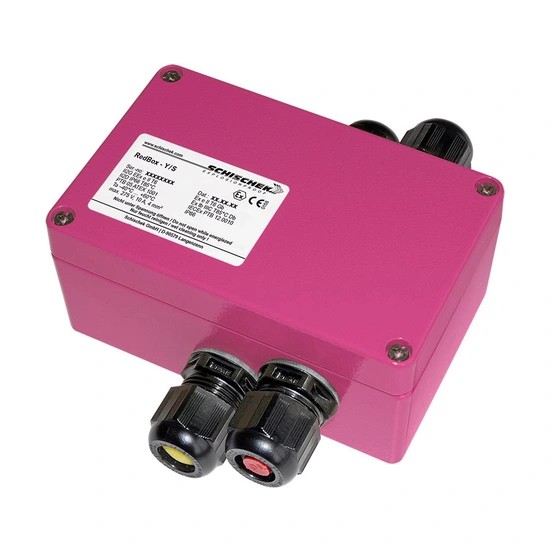

Svorkovnice Schischek RedBox Y/S/SW Ex namontovaná na pohonu RedMax

Svorkovnice RedBox v hliníkovém a nerezovém provedení

Provedení pouzdra a odolnost prostředí

Svorkovnice se dodává v hliníkovém provedení s práškovým lakováním nebo v provedení z nerezové oceli 1.4404 / 316L pro agresivní prostředí. Pro instalace v blízkosti mořské vody je k dispozici varianta -CT s antikorozní úpravou pouzdra a poniklovanými mosaznými kabelovými vývodkami. Vývodky a svorky umožňují připojení napájení, řídicího signálu, zpětné vazby i koncových spínačů RedSwitch.

Technické parametry:

Provozní teplota: −40 °C až +60 °C
- Provedení -VA: −40 °C až +45 °C
Krytí: IP66 dle EN 60529
Rozměry (D × Š × V): 125 × 80 × 57 mm
- Provedení -VA: 150 × 100 × 61 mm
Hmotnost: cca 750 g (hliníkové pouzdro) / cca 1 200 g (nerezové pouzdro)
Instalační zóna: Zóna 2, 22

Napájení: 24–240 V AC/DC
Řídicí signál: 0–10 V / 4–20 mA
Zpětná vazba: 0–10 V / 4–20 mA
Koncové spínače: 24–250 V AC/DC
ATEX (hliníkové pouzdro): II 2 G Ex eb IIC T6 Gb, II 2 D Ex tb IIIC T85 °C Db IP66
ATEX (nerezové pouzdro): II 2 G Ex eb IIC T5 Gb, II 2 D Ex tb IIIC T100 °C Db IP66
IECEx: IECEx PTB 12.0010 (hliník), IECEx PTB 07.0060X (nerez)

Časté dotazy

Pro jaké pohony je svorkovnice RedBox Y/S/SW určená?

Pro pohony RedMax v provedení -S / -SF nebo -Y / -YF v kombinaci s přídavným koncovým spínačem RedSwitch. Svorkovnice se na pohon montuje dodatečně (retrofit).

Do jakého prostředí lze svorkovnici instalovat?

Je certifikovaná pro zónu 2 a 22 podle směrnice ATEX 2014/34/EU a pro provozní teploty −40 °C až +60 °C (provedení -VA do +45 °C).

Jaké krytí a certifikace svorkovnice má?

Krytí IP66 dle EN 60529. Certifikace ATEX (PTB 05 ATEX 1001 pro hliníkové pouzdro, PTB 00 ATEX 1052X pro nerezové) a IECEx.

Lze svorkovnici použít i v agresivním nebo přímořském prostředí?

Ano, k dispozici je varianta -VA z nerezové oceli 1.4404 / 316L pro agresivní prostředí a varianta -CT s antikorozní úpravou pro přímořské podmínky.

Na co si dát pozor při instalaci a otevírání skříně?

Před otevřením krytu musí být napájecí okruh vždy odpojen. Přívodní kabely je nutné instalovat pevně a chránit proti mechanickému poškození, všechny otvory je nutné uzavřít minimálně na krytí IP66.
