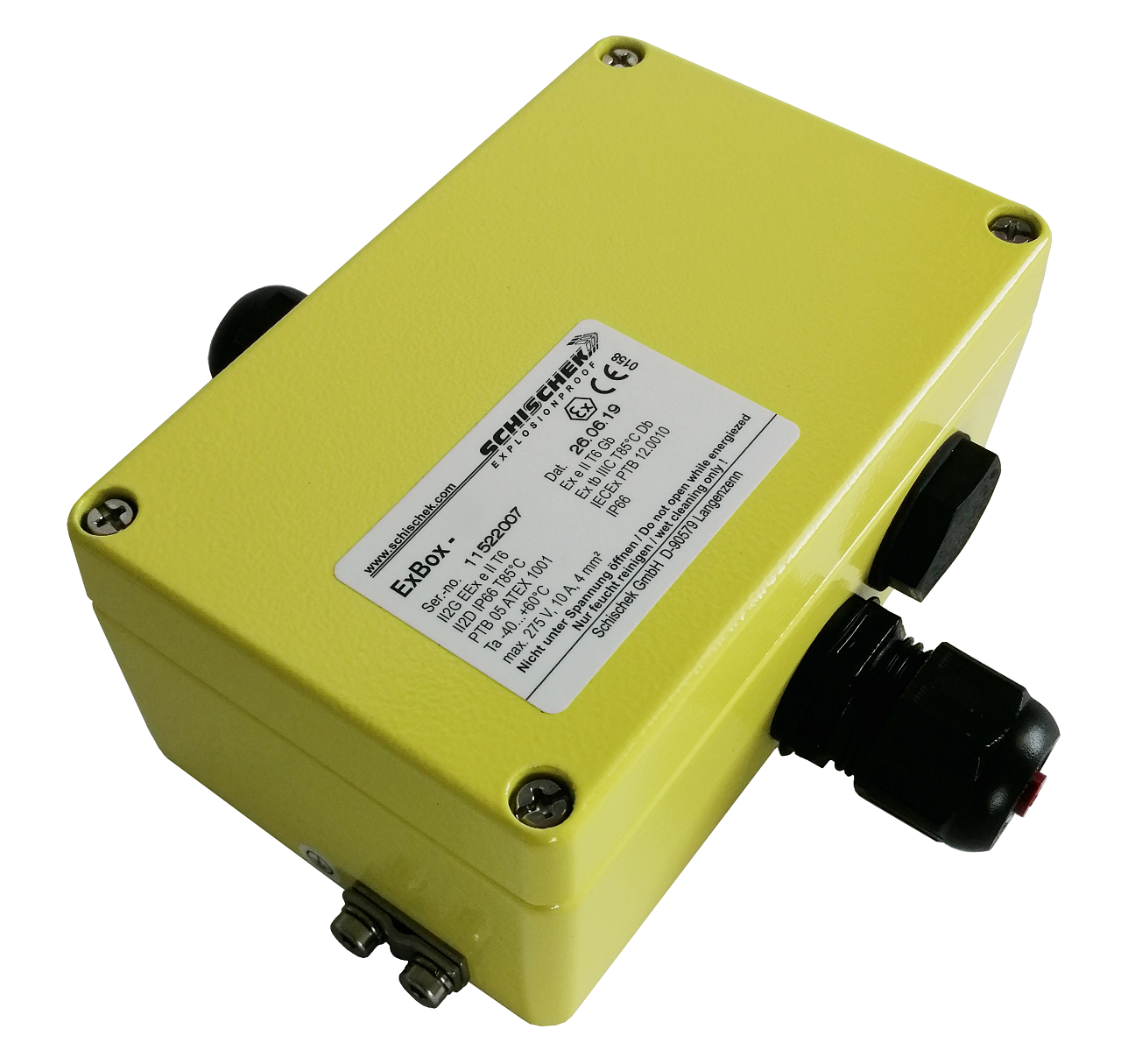

Name: Svorkovnice Schischek ExBox Y/S/SW Ex (4024.9)
Brand: SCHISCHEK
Price: 7002 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 21, Zóna 2, Zóna 1
Napájení	24...240 VAC
Výstup	4...20 mA, 0...10 VDC
Hmotnost	0.70 kg

Katalogový list ke stažení

Stáhnout PDF

Katalogový list En ke stažení

Stáhnout PDF

Svorkovnice Schischek ExBox Y/S/SW Ex je certifikovaná Ex-e připojovací skříň (svorkovnice) pro instalaci v prostředí s nebezpečím výbuchu. Slouží k připojení napájecích a signálních kabelů pohonu ExMax se spínači (typy …-S, …-SF) nebo s analogovým řízením (typy …-Y, …-YF) a zároveň k připojení externího pomocného spínače ExSwitch.

Kde svorkovnici využijete

ExBox se instaluje v prostorech s nebezpečím výbuchu zóny 1, 2, 21 a 22 – typicky v chemickém a petrochemickém průmyslu, na plynových a ropných zařízeních nebo v provozech se zvýšenou prašností. Pohony ExMax jsou z výroby dodávány s 1m kabelem, který v Ex prostoru nelze prodlužovat bez certifikované připojovací skříně – ExBox tuto funkci zajišťuje.

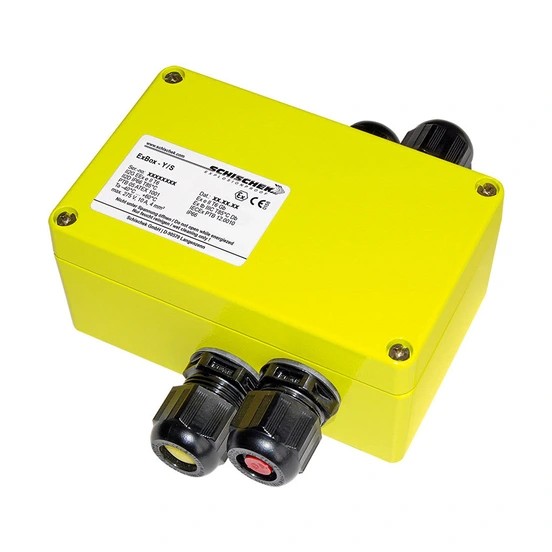

Svorkovnice Schischek ExBox Y/S/SW Ex na pohonu ExMax

Připojení pohonu i přídavného spínače

Provedení Y/S/SW obsahuje svorky a kabelové průchodky jak pro samotný pohon ExMax (5 + 6 svorek), tak pro externí pomocný spínač ExSwitch (dalších 6 svorek). K dispozici je 5 kabelových průchodek M20 × 1,5 mm a jedna duplexní průchodka pro dva kabely spínače. Na pohon ExMax velikosti S se svorkovnice montuje pomocí nerezového montážního držáku MKK-S.

Provedení pro různé prostředí

Standardní verze má hliníkový, práškově lakovaný kryt. Pro agresivní prostředí (např. přímořské lokality) je dostupné provedení -CT s antikorozní úpravou, nebo celonerezová verze -VA z oceli 1.4404/316L s mosaznými poniklovanými průchodkami.

Technické parametry:

Napájení: 24–240 V AC/DC
Řídicí signál: 0–10 V / 4–20 mA
Zpětná vazba: 0–10 V / 4–20 mA
Spínací kontakty: 24–250 V AC/DC

Svorky V a Y/S: 4 mm² (min. 0,5 mm²)
Svorky SW: 1,5 mm²
Připojení PE: 2× 4 mm²
Kabelové průchodky: 5× M20 × 1,5 mm (Ø 6–13 mm) + 1× duplexní M20 × 1,5 mm (2× Ø 5,5–7,5 mm)
Rozměry (D × Š × V): 125 × 80 × 57 mm
Hmotnost: cca 750 g (hliníkové provedení)
Krytí: IP66 dle EN 60529
Teplotní rozsah: −40 až +60 °C (provedení -VA: −40 až +45 °C)

Časté dotazy

Je nutná odborná montáž svorkovnice ExBox?

Ano. Před otevřením krytu musí být vždy odpojeno napájecí napětí, přívodní kabely musí být vedeny v pevné poloze a chráněny proti mechanickému poškození a je nutné připojit ochranné uzemnění. Instalaci by měl provádět kvalifikovaný elektrikář se znalostí prostředí s nebezpečím výbuchu.

Pro jaké pohony je provedení Y/S/SW určeno?

Provedení Y/S/SW je určeno pro pohony ExMax se spínači (typy …-S a …-SF) nebo s analogovým řízením (typy …-Y a …-YF), vždy v kombinaci s externím pomocným spínačem ExSwitch.

Jaké certifikace svorkovnice ExBox má?

Hliníkové provedení má certifikaci ATEX PTB 05 ATEX 1001 a IECEx PTB 12.0010, nerezové provedení certifikaci ATEX PTB 00 ATEX 1052X a IECEx PTB 07.0060X. Obě splňují směrnici ATEX 2014/34/EU pro plynné i prašné prostředí.

Jaký je rozdíl mezi hliníkovým a nerezovým provedením?

Hliníkové provedení je práškově lakované a určené pro běžné provozy. Provedení -VA je celonerezové (ocel 1.4404/316L) pro agresivní prostředí a má nižší povolenou okolní teplotu – do +45 °C místo +60 °C.
