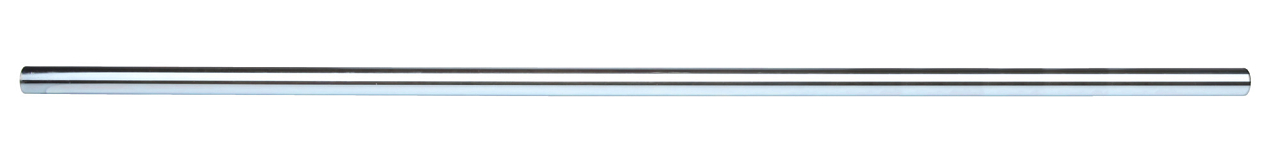

Spojovací trubka Danfoss 013G3378 (délka 650 mm, ø 15 mm) je náhradní díl ventilové garnitury RA-K/RA-KW pro dvoutrubkové otopné soustavy s oběhovým čerpadlem. Více informací
Na objednávku
| Délka | 650 mm |
| Hmotnost | 0.20 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss 013G3378 je spojovací trubka délky 650 mm a průměru 15 mm, určená jako součást připojovací garnitury ventilů RA-K a RA-KW. Garniturou se připojují topná tělesa k dvoutrubkovým otopným soustavám s oběhovým čerpadlem. Trubka se objednává a dodává samostatně – spolu s ventilovým tělesem, spojkovým tělesem a svěrným šroubením tvoří kompletní sestavu.
Spojovací trubka tvoří střední článek mezi ventilovým tělesem u topného tělesa a spojkovým tělesem u podlahového připojení. Uplatní se především v dvoutrubkových otopných soustavách, kde jsou přívodní trubky uloženy v podlaze – přebytečná stoupačková trubka může posloužit k připojení na nástěnnou krabici. Svěrné spojky umožňují montáž na trubky z měkké oceli, mědi i umělé hmoty VPE.
Kompletní ventil se spojkou se skládá ze čtyř samostatně objednávaných dílů: ventilového tělesa (vč. svěrného šroubení pro stoupačku), spojovací trubky, spojkového tělesa a svěrného šroubení k připojení na systém. Všechny tyto části je nutné objednat zvlášť a sestavit při montáži.
Danfoss nabízí dvě délky spojovací trubky průměru 15 mm: 650 mm (013G3378) a 950 mm (013G3377). Volba závisí na vzdálenosti mezi topným tělesem a místem připojení v podlaze. Délku 650 mm volte u nižší montážní vzdálenosti, variantu 950 mm tam, kde je stoupačka delší.
Spojovací trubka je vyrobena z pozinkované oceli. Součásti ventilu ve styku s topnou vodou jsou z mosazi (Ms 58), O-kroužky z EPDM, ventilová kuželka z NBR a tlačná tyčka s pružinou z chromové oceli. Složení topné vody musí odpovídat směrnici VDI 2035, aby nedocházelo ke vzniku vápenatých usazenin a korozi.
Ventilová garniturazea RA-K a RA-KW je kompatibilní výhradně s termostatickými hlavicemi Danfoss RA 2000 a RAE a s termoregulačními pohony TWA a ABNM. Použití jiných hlavic nebo pohonů výrobce nepředpokládá a datasheet jiné varianty neuvádí.
