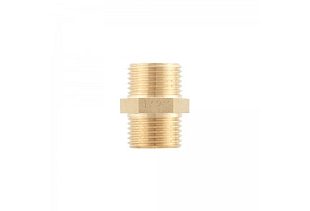

Spojka Raftec G 3/4" (GN02)

Spojka Raftec G 3/4" (GN02)
  • 3 varianty

Spojka Raftec G 3/4" (GN02)

Raftec
  • Kód produktu: GN02
  • Kód výrobce: GN02
  • Záruka: 2 roky

Raftec GN02 je mosazný niple G 3/4" (vnější závit MM) řady GOLD pro pevné spojení potrubních komponent stejného průměru. Šestihranné tělo pro klíč. Max. teplota 200 °C, tlak 4,0 MPa. Více informací

Ceníková cena 69 Kč
Cena bez DPH 51 Kč
Cena s DPH 21 % 62 Kč

Varianty produktu

− +

Parametry a katalogy

Kroutící moment 40 Nm
Maximální teplota 200 °C
Velikost připojení G 3/4"
Hmotnost 0.08 kg

Technický list ke stažení

Stáhnout PDF

Raftec GN02 je mosazný niple G 3/4" s vnějším závitem na obou koncích (MM) z řady GOLD. Slouží jako rozebíratelný šroubový spoj pro propojení dvou potrubních komponent se stejným průměrem závitu. Šestihranné tělo je přizpůsobeno pro utahování klíčem.

Kde se niple GN02 používá

Niple Raftec GN02 se používá všude tam, kde je potřeba pevně a těsně propojit dvě armatury, fitinky nebo potrubní segmenty se závitem G 3/4". Uplatní se v rozvodech studené i teplé vody, pitné vody, v topných systémech, rozvodech stlačeného vzduchu i na technologickém potrubí. Kompatibilní je s potrubím z oceli, mědi, mosazi, plastu, metaloplastiku i polypropylenu. Díky maximální provozní teplotě 200 °C zvládá i náročnější průmyslové aplikace.

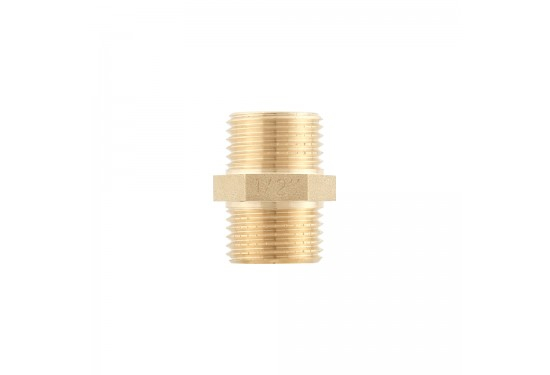

Mosazný niple Raftec GN02 G 3/4 – pohled na šestihranné tělo a závity

Technické parametry:

  • Materiál těla: mosaz CW617N, kovaná za tepla (EN 12165)
  • Závit: G 3/4" vnější – vnější (MM), třída přesnosti „A" dle ISO 228-2
  • Parametry závitu: vnější průměr 26,442 mm, rozteč 1,814 mm (14 závitů/palec)
  • Max. provozní teplota: 200 °C
  • Jmenovitý tlak PN: 4,0 MPa při 120 °C / 3,2 MPa při 200 °C
  • Max. utahovací moment: 40 Nm
  • Délka (H): 36 mm
  • Hmotnost: 84 g
  • Průměrná životnost: 35 let
  • Záruka: 7 let

Časté dotazy

Výrobce doporučuje FUM pásku (fluoroplastový těsnicí pásek), polyamidové vlákno se silikonem nebo lněné konopí se speciálními těsnicími pastami. Všechny tyto materiály zajistí trvalou těsnost závitového spoje.

Ano. Mosaz CW617N je materiál standardně používaný v instalacích pitné vody. Niple GN02 je dle technického listu určen mimo jiné pro rozvody studené a teplé pitné vody i domovní vodovody.

Niple lze instalovat v libovolné poloze – svisle, vodorovně i šikmo. Na orientaci při montáži nejsou kladeny žádné požadavky.

Maximální dovolený utahovací moment pro závit G 3/4" je 40 Nm. Vyšší moment může poškodit závit nebo těsnění. Utahujte maticovým nebo otevřeným klíčem přiloženým na šestihranné tělo niplu.

Niple GN02 je kompatibilní s potrubím z oceli, mědi, mosazi, plastu, metaloplastiku i polypropylenu – tedy s prakticky libovolným potrubním materiálem používaným v stavebních i průmyslových instalacích.
