Snímač tlakové diference Schischek DBK-2G 1000–5000 Pa (4033.12)

Snímač tlakové diference Schischek DBK-2G 1000–5000 Pa (4033.12)

Snímač tlakové diference Schischek DBK-2G 1000–5000 Pa (4033.12)

SCHISCHEK
  • Kód produktu: 4033.12
  • Kód výrobce: 057.1303
  • Záruka: 1 rok

Diferenční tlakový spínač Schischek DBK-2G-500/2000 pro ATEX zóny 1 a 2 ve vzduchotechnice. Bezúdržbový, s potenciálově volným kontaktem. Rozsah nastavení 500–2000 Pa, max. tlak 5000 Pa. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 7 260 Kč
Cena s DPH 21 % 8 785 Kč
− +

Parametry a katalogy

Atex Zóna 2, Zóna 1
Krytí IP IP 54
Rozsah tlaku 500...2000 Pa
Hmotnost 0.20 kg

Datový list EN ke stažení

Stáhnout PDF

Schischek DBK-2G-500/2000 je diferenční tlakový spínač certifikovaný pro výbušné prostředí. Měří přetlak, podtlak i diferenční tlak plynných neagresivních médií a v kombinaci se spínacím zesilovačem jej lze použít v zónách 1 a 2 dle ATEX směrnice 2014/34/EU.

Kde spínač využijete

Typické nasazení je ve vzduchotechnických potrubích a v přívodních či odváděcích vzduchových zařízeních. Spínač se používá pro hlídání průtoku u elektrických topných registrů, kontrolu klínových řemenů a filtrů, sledování nedostatečného tlaku vzduchu a regulaci mezních hodnot – včetně provozu v prostředí s nebezpečím výbuchu zóny 1 a 2.

Schischek DBK-2G-500/2000 diferenční tlakový spínač

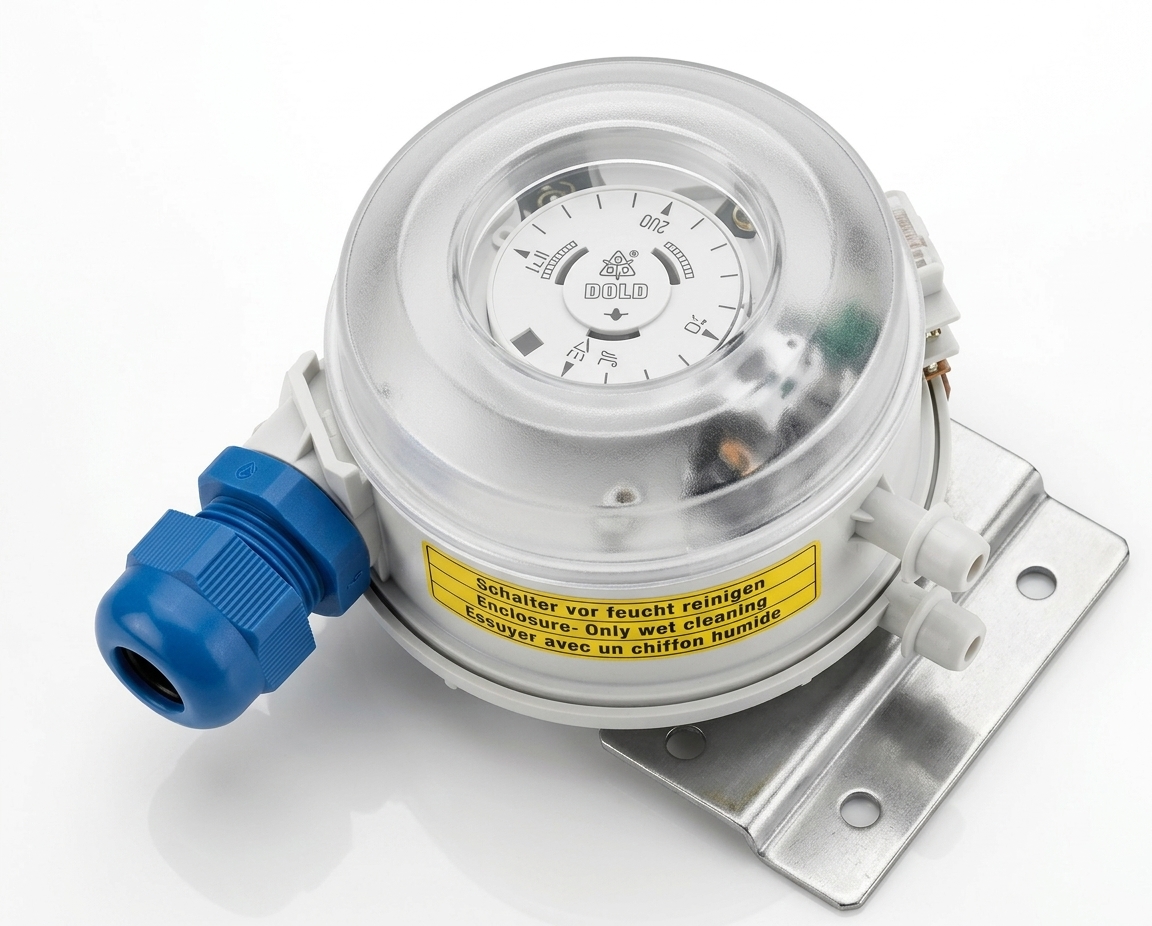

Připojení DBK-2G-500/2000 – přípoje P1 a P2

Provedení a připojení

Spínač má jednopólový, potenciálově volný přepínací kontakt (goldet) a je koncipován jako pasivní jiskrově bezpečné zařízení pro připojení do jiskrově bezpečných obvodů. Membrána je silikonová, tlakové přípojky Ø 6 mm jsou určené pro hadice 6 × 1 mm. Přípojka P1 slouží pro vyšší tlak / nižší podtlak, přípojka P2 pro nízký tlak / vyšší podtlak. Zařízení je bezúdržbové, čistí se pouze vlhkým hadříkem.

Technické parametry:

  • Rozsah nastavení: 500–2000 Pa
  • Rozdíl spínání (hystereze): 100 Pa ± 15 %
  • Max. tlak: 5000 Pa
  • Krytí: IP54
  • Rozměry: 103 × 88 × 90 mm
  • Hmotnost: 154 g
  • Provozní teplota: -20 až +50 °C
  • Skladovací teplota: -30 až +85 °C
  • ATEX certifikace: zóna 1 a 2 dle směrnice 2014/34/EU
    • Teplotní třída T6 (max. 85 °C)
  • Jiskrová bezpečnost: U₀ ≤ 30 V, I₀ ≤ 50 mA, P₀ ≤ 100 mW

Časté dotazy

Uvedené hodnoty spínacího tlaku platí pro svislou montáž s přípojkami směrem dolů. Pokud jsou přípojky namontovány směrem nahoru, hodnota sepnutí se zvýší o 20 Pa.

Výrobce doporučuje jiskrově bezpečný spínací zesilovač Stahl EXL-IR-9170-11-12-11s. S tímto zesilovačem je jiskrová bezpečnost pro jednoduché obvody doložena výrobním prohlášením.

Ne, zařízení je bezúdržbové. Čistí se pouze vlhkým hadříkem, je třeba se vyhnout elektrostatickému nabíjení a odstraňovat prachové usazeniny.

Přípojka P1 je určená pro vyšší tlak nebo nižší podtlak, přípojka P2 pro nízký tlak nebo vyšší podtlak. Nepoužité přípojky je třeba chránit filtrem proti znečištění.

Ano, k dispozici je instalační sada č. 2 obsahující dvě plastové připojovací vsuvky a 2 m PVC hadičky.
