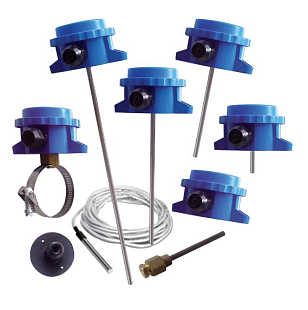

Snímač teploty Johnson Controls TS-6370D-C12 je pasivní odporový snímač ze série TS-6300 určený pro měření teploty vzduchu nebo vody v systémech vytápění, větrání a klimatizace (HVAC). Tento konkrétní model nabízí aktivní výstupní signál 0–10 V DC, délku snímací sondy 290 mm a teplotní rozsah -20 až +40 °C. Snímač je navržen pro montáž do potrubí nebo jako imerzní čidlo a je plně kompatibilní s řídicími jednotkami Metasys a System91 od Johnson Controls.

Vlastnosti a výhody

• Aktivní výstup 0–10 V DC – přímé připojení k řídicím systémům bez nutnosti převodníku
• Délka sondy 290 mm – vhodná pro potrubí středních průměrů a imerzní aplikace
• Teplotní rozsah -20 až +40 °C – optimální pro typické aplikace vytápění a klimatizace budov
• Bajonetový montážní systém – snadná a rychlá instalace bez nářadí
• Ochrana IP54 – odolnost vůči prachu a stříkající vodě, vhodný do technických prostor
• Kompatibilita s Metasys a System91 – bezproblémová integrace do stávající infrastruktury Johnson Controls
• Imerzní jímka (thermowell) lze nainstalovat před samotným snímačem – umožňuje výměnu čidla bez nutnosti odstavení soustavy
• Široká nabídka příslušenství – jímky z mosazi, mědi nebo nerezové oceli v délkách 50 až 260 mm (závit R 1/2" nebo G 1/2")

Popis a použití

Snímač TS-6370D-C12 patří do rozsáhlé série TS-6300 od Johnson Controls, která zahrnuje různé typy výstupů (NTC 2K2, NTC 10K, Pt100, Pt1000, 0–10 V DC) a montážních provedení (potrubní, imerzní, venkovní, strap-on, stropní, kabelové). Model TS-6370D-C12 je určen pro potrubní a imerzní montáž a díky svému aktivnímu výstupu 0–10 V DC se hodí všude tam, kde řídicí systém vyžaduje napěťový vstupní signál.

Snímač se standardně dodává v délce sondy 290 mm, která je ideální pro imerzní měření v potrubích o větším průměru nebo v nádržích a výměnících tepla. Kompaktní tělo s bajonetovým uchycením umožňuje rychlou montáž i výměnu. Pro imerzní aplikace je doporučeno použít některou z dostupných ochranných jímek (thermowell) ze sortimentu příslušenství TS-6300W, které zabraňují přímému kontaktu snímače s měřeným médiem a umožňují jeho výměnu za provozu.
