Parametry a katalogy

Druh plynu	NO-Oxid dusnatý
Krytí IP	IP 65
Napájení	230 VAC, 14...36 VDC
Typ detektoru	Stacionární
Vybavení	Siréna 85dB, LED
Výstupní signál	ModBus RS485, 3x SPDT relé, 2x Analogový výstup 4-20mA
Hmotnost	0.50 kg

Katalogový list ke stažení

Stáhnout PDF

Uživatelská příručka EN ke stažení

Stáhnout PDF

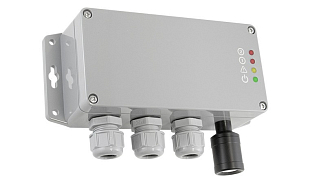

E2639-NO-230 je detektor určený pro monitorování vysoké koncentrace oxidu dusnatého v ovzduší, ve variantě s napájením 230 V AC. Přístroj je vybaven tepelně kompenzovaným senzorem, který zajišťuje spolehlivou detekci a stabilní měření, a je umístěn v nástěnném krytu s ochranou IP65. E2639 disponuje třemi SPDT relé s maximální zátěží 250VAC 5A. Dvě relé slouží pro tzv. dvoustupňovou detekci. Třetí relé pak upozorní na chybu senzoru. Pro komunikaci s nadřazenými systémy slouží digitální rozhraní RS485 Modbus RTU doplněné o dva analogové výstupy 4–20 mA. Vedle toho jsou součástí přístroje čtyři LED diody a zvuková signalizace, které okamžitě upozorní obsluhu na překročení nastavené meze přímo v místě instalace – bez nutnosti sledovat vzdálený řídicí systém.

Běžné použití

Detektor E2639-NO-230 je určen pro monitorování oxidu dusnatého v prostředích, jako jsou průmyslové provozy, chemické laboratoře, spalovny, výrobní haly a další uzavřené prostory, kde může dojít k akumulaci NO. Přístroj pomáhá předcházet zdravotním rizikům spojeným s expozicí tomuto plynu a přispívá k zajištění bezpečnosti pracovníků i provozu. Varianta s napájením 230 V AC se hodí zejména do provozů, kde není k dispozici napájení 24 V.

Oxid dusnatý (NO)

Oxid dusnatý je bezbarvý toxický plyn, jehož přítomnost ve vzduchu nelze spolehlivě rozpoznat smysly, neboť nemá výrazný zápach ani viditelné projevy. V uzavřených prostorech se může hromadit na nebezpečné koncentrace a při kontaktu s kyslíkem rychle oxiduje na oxid dusičitý, který je ještě agresivnější vůči dýchacím cestám. Expozice vyšším koncentracím oxidu dusnatého může způsobit podráždění sliznic, kašel, dušnost nebo bolesti hlavy, a při déletrvajícím působení hrozí poškození plic a kardiovaskulárního systému.

Smart komunikace – ideální pro EPS systémy

Detektor E2639 kombinuje výhody autonomního bezpečnostního prvku a inteligentního komunikačního uzlu. Je navržen pro bezproblémovou spolupráci s protipožárními systémy (EPS) a nabízí širokou škálu výstupů pro komplexní řízení:

Autonomie: 3× beznapěťová SPDT relé pro přímé ovládání technologií nebo bezpečné odstavení systému.
Konektivita: Zdvojené rozhraní RS485 Modbus RTU pro digitální export měřených dat v reálném čase do nadřazeného systému (BMS).
Regulace: 2× analogový výstup 4–20 mA určený pro precizní řízení frekvenčního měniče ventilace.

Snadná instalace

E2639-NO-230 je vybaven třemi kabelovými průchodkami M20 a zdvojenou svorkovnicí pro ModBus RTU. Zdvojení svorek ModBus RTU pomáhá a urychluje zapojení sběrnice pro vyčítání do nadřazeného systému. Konec vkládání dvou vodičů do jedné svorky. Díky průchodkám M20 lze pohodlně připojit všechny potřebné výstupy.

Výrobní nastavení:

Napájení: 230 V AC
Rozsah měření: 0...250 ppm
ALARM1 (RE1): 60 ppm
ALARM2 (RE2): 125 ppm
ALARM3 (RE3): chyba senzoru
- Automatický reset alarmů po odvětrání

Analogové výstupy: 4-20mA = 0...250 ppm
ModBus RTU adresa: Baudrate 9600, Parity None, Stop bits 1, Slave ID 1

Klíčové vlastnosti

Napájení: 230 V AC
Typ senzoru: Elektrochemický senzor
Rozsah měření: 0...250 ppm
Rozlišení: 1 ppm
Doba odezvy T90: cca 60s
Doporučený interval rekalibrace: 6–12 měsíců
Odhadovaná životnost senzoru: > 1 rok
Záruka 1 rok na vlastní senzor (2 roky na celé zařízení mimo senzoru)

Kalibrační protokol

Součástí každého balení detektoru je originální kalibrační protokol od výrobce v anglickém znění, který dokládá přesnost a správnost měření při výstupu z výroby.
