Parametry a katalogy

Druh plynu	C2H6O-Ethanol
Krytí IP	IP 65
Napájení	230 VAC
Typ detektoru	Stacionární
Vybavení	Siréna 85dB, LED
Výstupní signál	ModBus RS485, 3x SPDT relé, 2x Analogový výstup 4-20mA
Hmotnost	0.50 kg

Prohlášení o shodě (ES) ke stažení

Stáhnout PDF

Katalogový list ke stažení

Stáhnout PDF

E2639-VOC(C2H6O) je detektor určený pro monitorování vysoké koncentrace ethanolu v ovzduší. Přístroj je vybaven tepelně kompenzovaným senzorem, který zajišťuje spolehlivou detekci a stabilní měření, a je umístěn v nástěnném krytu s ochranou IP65. E2639 disponuje třemi SPDT relé s maximální zátěží 250VAC 5A. Dvě relé slouží pro tzv. dvoustupňovou detekci. Třetí relé pak upozorní na chybu senzoru. Pro komunikaci s nadřazenými systémy slouží digitální rozhraní RS485 Modbus RTU doplněné o dva analogové výstupy 4–20 mA. Vedle toho jsou součástí přístroje čtyři LED diody a zvuková signalizace, které okamžitě upozorní obsluhu na překročení nastavené meze přímo v místě instalace – bez nutnosti sledovat vzdálený řídicí systém.

Běžné použití

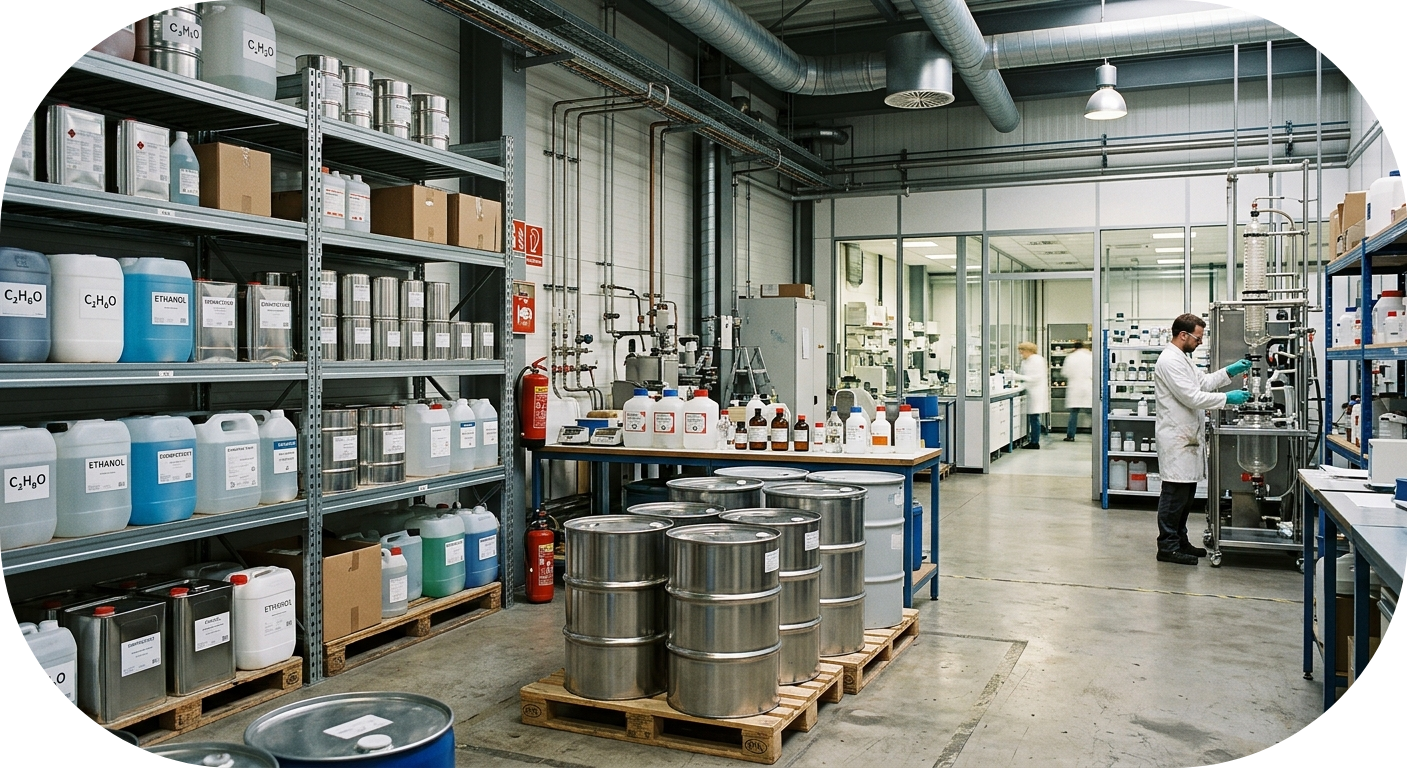

Detektor E2639-VOC(C2H6O) je určen pro monitorování ethanolu v prostředích, jako jsou pivovary, vinařství, lihovary, farmaceutické výrobny, dezinfekční provozy, laboratoře a sklady alkoholických produktů či čisticích prostředků a další uzavřené prostory, kde může docházet k akumulaci výparů tohoto těkavého a hořlavého rozpouštědla.

Ethanol (C2H6O)

Ethanol je těkavá a hořlavá kapalina, jejíž páry se snadno šíří vzduchem a mohou se v uzavřených prostorech hromadit na nebezpečné koncentrace. Přestože má charakteristický alkoholický zápach, nelze se na něj při detekci úniků plně spoléhat, neboť čich se při delší expozici otupuje a přestává jej spolehlivě vnímat. Expozice vyšším koncentracím par ethanolu může způsobit bolesti hlavy, závratě, nevolnost nebo podráždění dýchacích cest, a při dlouhodobém či intenzivním působení hrozí poškození jater a centrální nervové soustavy. Vzhledem ke své hořlavosti navíc představuje i významné riziko požáru nebo výbuchu.

Smart komunikace – ideální pro EPS systémy

Detektor E2639 kombinuje výhody autonomního bezpečnostního prvku a inteligentního komunikačního uzlu. Je navržen pro bezproblémovou spolupráci s protipožárními systémy (EPS) a nabízí širokou škálu výstupů pro komplexní řízení:

Autonomie: 3× beznapěťová SPDT relé pro přímé ovládání technologií nebo bezpečné odstavení systému.
Konektivita: Zdvojené rozhraní RS485 Modbus RTU pro digitální export měřených dat v reálném čase do nadřazeného systému (BMS).
Regulace: 2× analogový výstup 4–20 mA určený pro precizní řízení frekvenčního měniče ventilace.

Snadná instalace

E2639 je vybaven třemi kabelovými průchodkami M20 a zdvojenou svorkovnicí pro ModBus RTU. Zdvojení svorek ModBus RTU pomáhá a urychluje zapojení sběrnice pro vyčítání do nadřazeného systému. Konec vkládání dvou vodičů do jedné svorky. Díky průchodkám M20 lze pohodlně připojit všechny potřebné výstupy.

Výrobní nastavení:

Rozsah měření: 0...1000 ppm
ALARM1 (RE1): 300 ppm
ALARM2 (RE2): 500 ppm
ALARM3 (RE3): chyba senzoru
- Automatický reset alarmů po odvětrání

Analogové výstupy: 4-20mA = 0...1000 ppm
ModBus RTU adresa: Baudrate 9600, Parity None, Stop bits 1, Slave ID 1

Klíčové vlastnosti

Typ senzoru: Polovodičový senzor
Rozsah měření: 0...1000 ppm
Rozlišení: 1 ppm
Doba odezvy T90: < 120 s
Doporučený interval rekalibrace: 6–12 měsíců
Odhadovaná životnost senzoru: > 5 let
Záruka 1 rok na vlastní senzor (2 roky na celé zařízení mimo senzoru)

Kalibrační protokol

Součástí každého balení detektoru je originální kalibrační protokol od výrobce v anglickém znění, který dokládá přesnost a správnost měření při výstupu z výroby.
