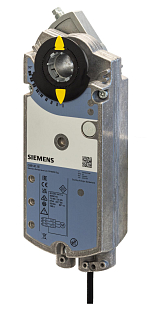

Servopohon Siemens GIB 346.1E (GIB346.1E)

Servopohon Siemens GIB 346.1E (GIB346.1E)

SIEMENS
  • Kód produktu: GIB346.1E
  • EAN: 7612914115416
  • Kód výrobce: GIB346.1E
  • Záruka: 2 roky

Rotační servopohon pro ovládání vzduchotechnických klapek bez havarijní funkce (bez zpětné pružiny). Určen pro 2polohové nebo 3polohové řízení v systémech větrání, klimatizace a vytápění (HVAC). Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 8 441 Kč
Cena bez DPH 5 581 Kč
Cena s DPH 6 753 Kč
+

Parametry a katalogy

Délka kabelu 0,9 m
Doba přestavení 150 s
Kroutící moment 35 Nm
Krytí IP IP 54
Napájení 240 VAC
Velikost klapky 6 m2
Hmotnost 2.03 kg

Datový list CZ ke stažení

Stáhnout PDF

Montážní návod ke stažení

Stáhnout PDF

Rotační servopohon pro ovládání vzduchotechnických klapek bez havarijní funkce (bez zpětné pružiny). Určen pro 2polohové nebo 3polohové řízení v systémech větrání, klimatizace a vytápění (HVAC). Pohon disponuje točivým momentem 35 Nm, který pokryje klapky s plochou až 6 m². Pracovní rozsah otáčení je mechanicky nastavitelný v rozmezí 0–90°. Smysl otáčení (doleva / doprava) se volí elektrickým zapojením.

Robustní hliníkové tlakem lité pouzdro zajišťuje dlouhou životnost i v náročných provozních podmínkách. Samosvorná převodovka s magnetickou spojkou chrání pohon i klapku před přetížením. Tlačítko pro odblokování převodovky umožňuje ruční přestavení bez napájení. Pohon je dodáván s předem zapojeným připojovacím kabelem délky 0,9 m.

Vlastnosti a vybavení

  • Samosvorná převodovka – klapka zůstane v poloze i bez napájení
  • Samocentrující adaptér hřídele – snadná montáž na kulatou i čtvercovou hřídel jedním šroubem
  • Mechanicky nastavitelná zarážka (0–90°) pro omezení pracovního rozsahu
  • Indikátor polohy na adaptéru hřídele
  • 2 nastavitelné pomocné spínače s nezávislým nastavením spínacích bodů (5°–90°, krok 5°)
  • Tlačítko pro ruční odblokování převodovky bez napájení
  • Robustní hliníkové pouzdro (tlakový odlitek) pro náročné podmínky
  • Předem zapojený připojovací kabel délky 0,9 m
  • Možnost zdvojení momentu připojením druhého pohonu GIB (příslušenství ASK73.1)

Typické použití

Pohon je určen pro větrací a klimatizační zařízení, kde je třeba řídit velké vzduchové klapky s vysokým požadovaným momentem (až 35 Nm / 6 m²). Používá se v kombinaci s 2polohovými nebo 3polohovými regulátory. Typické aplikace zahrnují přívod a odvod vzduchu v průmyslových budovách, obchodních centrech, administrativních budovách a nemocnicích.
