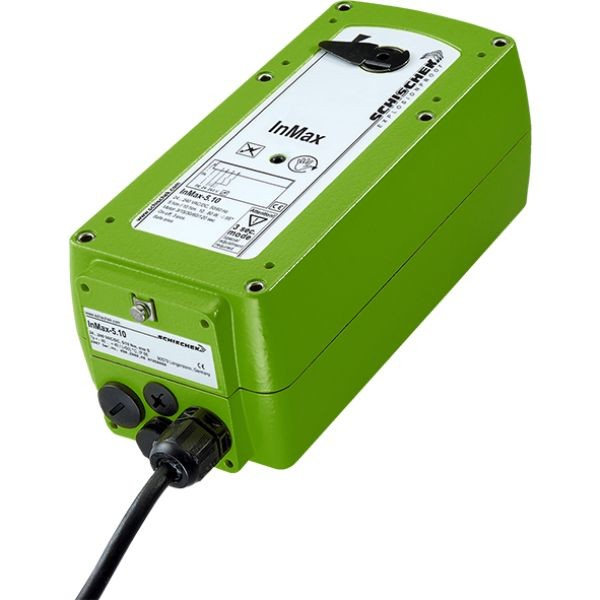

Name: Servopohon Schischek InMax-5.10-F 5/10 Nm s havarijní funkcí (4034.9)
Brand: SCHISCHEK
Price: 36573 CZK
Availability: OutOfStock

Parametry a katalogy

Doba přestavení	3s / 15s / 30s / 60s / 120s
Kroutící moment	5 Nm, 10 Nm
Krytí IP	IP 66
Napájení	24...240 VAC
Ovládání	On-off
Hmotnost	9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

Schischek InMax-5.10-F je elektrický čtvrtotáčkový servopohon s pružinovým zpětným chodem (havarijní funkcí) pro provoz v bezpečných zónách. Pohání požární, regulační a uzavírací klapky, VZT systémy, kulové kohouty i škrtící klapky a při výpadku napájení automaticky vrátí armaturu do bezpečné polohy.

Kde pohon využijete

InMax-5.10-F se používá pro bezpečnostní, regulační a uzavírací klapky, systémy VAV, kulové kohouty a škrtící ventily v HVAC instalacích. Uplatnění najde v chemickém, farmaceutickém a průmyslovém prostředí i na offshore a onshore provozech, kde je potřeba spolehlivý pohon s havarijní funkcí.

Servopohon Schischek InMax-5.10-F na VZT klapce

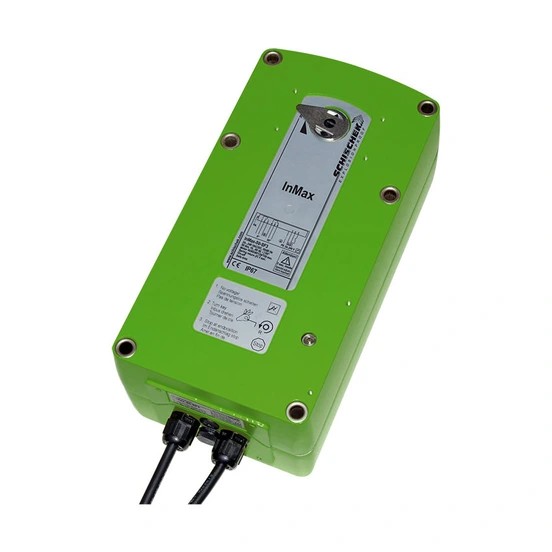

Nastavení parametrů pohonu InMax otočným přepínačem

Univerzální napájení a nastavení bez nářadí

Pohon má integrovaný univerzální zdroj, který se sám přizpůsobí napájecímu napětí v rozsahu 24–240 V AC/DC. Moment (5/10 Nm) i dobu chodu motoru (3/15/30/60/120 s/90°) nastavíte přímo na místě otočným přepínačem, bez speciálního nářadí. Pohon je 100 % chráněn proti přetížení a samosvorný.

Havarijní funkce s pružinovým zpětným chodem

Při výpadku napájení pohon do 1 sekundy spustí pružinový zpětný chod a vrátí klapku nebo armaturu do zvolené bezpečné polohy, rychlostí přibližně 3 nebo 10 s/90° podle zapojení. Funkce je navržena na minimálně 10 000 bezpečnostních cyklů při 10sekundovém chodu (1 000 cyklů při 3sekundovém).

Hliníkové pouzdro pohonu InMax s krytím IP66

Robustní provedení pro náročné prostředí

Kompaktní hliníkové pouzdro (volitelně s povrchovou úpravou odolnou mořské vodě nebo v nerezovém provedení) má krytí IP66 a váží přibližně 3,5 kg. Integrovaný regulovaný ohřívač udržuje funkčnost pohonu i při okolní teplotě až do −40 °C.

Technické specifikace:

Moment motoru: 5/10 Nm, nastavitelný na místě
Moment pružiny (havarijní chod): min. 10 Nm
Napájecí napětí: 24–240 V AC/DC ± 10 %, 50–60 Hz ± 20 %
Doba chodu motoru: 3/15/30/60/120 s/90°, nastavitelná na místě
Doba havarijního chodu: ~ 3 nebo 10 s/90°, volitelná zapojením

Úhel natočení: 95° včetně ~ 5° předpětí
Krytí: IP66 dle EN 60529
Rozměry (D × Š × V): 210 × 95 × 80 mm
Hmotnost: ~ 3,5 kg (hliníkové pouzdro)
Provozní teplota: −40 až +50 °C, skladovací −40 až +70 °C
Tovární nastavení: 5 Nm, 30 s/90°

Časté dotazy

Potřebuji k pohonu ještě další elektroinstalační krabici?

Ano. Pro elektrické připojení je vyžadována svorkovnicová krabice, například InBox, protože kabel pohonu je vyveden přímo z tělesa a připojení bez krabice by nesplňovalo krytí IP66.

Jak se pohon připojuje k hřídeli klapky nebo ventilu?

Přímou vazbou dvojitým čtyřhranem 12 × 12 mm. Pro kulaté hřídele o průměru 10–20 mm nebo hranaté 10–16 mm lze použít adaptér KB-S, pro menší čtyřhranné hřídele (8, 9, 10 nebo 11 mm) redukční díl AR-12-xx.

Jaký je rozdíl mezi InMax-5.10 a InMax-5.10-F?

Označení „-F" znamená pružinový zpětný chod (havarijní funkci). Verze InMax-5.10-F při výpadku napájení automaticky vrátí armaturu do bezpečné polohy, zatímco základní InMax-5.10 tuto funkci nemá.

Vyžaduje pohon pravidelný servis?

Pohon je bezúdržbový, výrobce ale doporučuje provádět roční kontrolu. Pohon nesmí být zákazníkem otevírán.

Jaké krytí a certifikace pohon splňuje?

Pohon má krytí IP66 dle EN 60529, je opatřen značkou CE a splňuje směrnici EMC 2014/30/EU a směrnici o elektrických zařízeních nízkého napětí 2014/35/EU.
