Name: Servopohon Ex Schischek EXMAX 100-Y (4032957)
Brand: SCHISCHEK
Price: 87951 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 21, Zóna 2, Zóna 1
Doba přestavení	40 / 60 / 90 / 120 / 150s
Havarijní funkce	Ne
Kroutící moment	100 Nm
Krytí IP	IP 66
Napájení	24...230 VAC
Ovládání	3-bodové
Výstup	4...20 mA, 0...10 VDC
Hmotnost	3.50 kg

Datový list EN ke stažení

Stáhnout PDF

Schischek ExMax 100-Y je elektrický explozivzdorný čtvrtotáčkový servopohon určený pro pohon klapek, kulových kohoutů a škrticích ventilů v prostředí s nebezpečím výbuchu. Pohání armaturu úhlem natočení 95° a přenáší krouticí moment 100 Nm bez pružinového zpětného chodu (havarijní polohu tedy nezajišťuje).

Kde se pohon použije

ExMax je určen pro provoz ve výbušných zónách 1, 2, 21 a 22 – tedy tam, kde hrozí výskyt hořlavých plynů, par, mlh nebo prachu. Typicky se nasazuje na regulační a uzavírací klapky, VZT systémy a ventily v chemickém a farmaceutickém průmyslu, v kotelnách nebo na těžebních a zpracovatelských zařízeních (offshore/onshore). Díky krytí IP66/IP67 a integrovanému ohřevu snáší i venkovní instalaci a nízké teploty.

Servopohon Schischek ExMax 100-Y na klapce ve výbušném prostředí

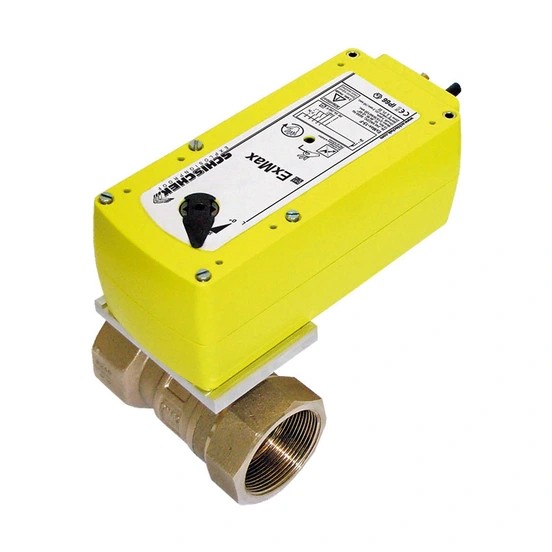

Ovládání a zpětná vazba servopohonu ExMax

Řízení a zpětná vazba polohy

Pohon pracuje v třípolohovém řízení nebo v modulačním režimu se signálem 0–10 V DC či 4–20 mA – režim se volí na místě. Zpětnou vazbu polohy poskytuje současně dostupný signál 0–10 V DC i 4–20 mA. Propojkou na svorkách 3–4 lze funkci vstupního i zpětnovazebního signálu obrátit, což usnadňuje přizpůsobení na místě bez zásahu do řídicího systému.

Instalace ve výbušném prostředí

Pohon se na hřídel klapky nebo armatury připojuje přímou dvojhrannou spojkou 16 × 16 mm. Pro elektrické zapojení v zóně s nebezpečím výbuchu je nutná certifikovaná svorkovnicová skříň typu ExBox (Ex-e provedení) – přímé zapojení bez ní není přípustné. Hřídel pohonu je 100% chráněna proti přetížení a strana natočení (levá/pravá montáž) určuje směr chodu.

Výrobní nastavení a technické parametry:

Krouticí moment: 100 Nm
Doba chodu z výroby: 90 s/90°
Úhel natočení: 95° (včetně cca 5° předpětí)

Krytí: IP66/IP67 dle EN 60529
Pracovní teplota: −40 až +40 °C (T6) / −40 až +50 °C (T5)
Skladovací teplota: −40 až +70 °C
Hmotnost: cca 9,5 kg (hliníkové provedení)
Rozměry (D × Š × V): cca 288 × 149 × 116 mm

ATEX certifikace: EPS 17 ATEX 1 132 X, IECEx EPS 17.0065X
Označení plyny: II 2 (2) G Ex db [ib Gb] IIC T6, T5 Gb
Označení prach: II 2 (2) D Ex tb [ib Db] IIIC T80 °C, T95 °C Db

Časté dotazy

Potřebuji k pohonu ještě svorkovnicovou skříň?

Ano. Pro elektrické zapojení ve výbušném prostředí je nutná certifikovaná Ex-e svorkovnicová skříň typu ExBox – bez ní pohon do zóny 1/2/21/22 zapojit nelze.

Má tento pohon havarijní (pružinovou) funkci?

Ne, varianta -Y nemá pružinový zpětný chod. Pokud potřebujete havarijní uzavření při výpadku napájení, existuje varianta ExMax-...-YF s integrovanou pružinou.

Jak se nastavuje krouticí moment a doba chodu?

Pomocí 10polohového přepínače přímo na pohonu, bez nutnosti speciálního nářadí. Zvolí se požadovaná kombinace krouticího momentu a doby chodu (40–150 s/90°) a nastavení se projeví při nejbližším spuštění pohonu.

Je pohon vhodný i pro venkovní instalaci?

Ano, díky krytí IP66/IP67 a integrovanému ohřevu do −40 °C. Výrobce však pro venkovní instalaci doporučuje doplnit ochranný kryt proti slunci, dešti a sněhu (typ WS-M) a zajistit trvalé napájení svorek 1 a 2 pro ohřev.

Lze pohon použít i v prostředí s prachem, nejen s plynem?

Ano, ExMax 100-Y je certifikován podle ATEX 2014/34/EU pro zóny 1, 2 (plyny), 21 a 22 (hořlavý prach), takže pokrývá obě prostředí.
