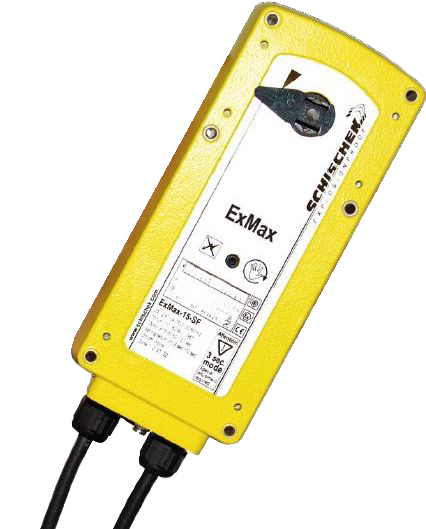

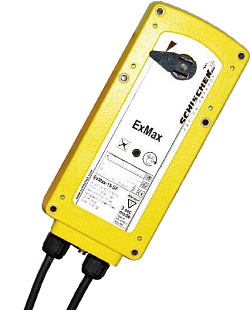

Servopohon Ex Schischek EXMAX 100-S (4032955)

Servopohon Ex Schischek EXMAX 100-S (4032955)

Servopohon Ex Schischek EXMAX 100-S (4032955)

SCHISCHEK
  • Kód produktu: 4032955
  • Kód výrobce: 090.2018
  • Záruka: 1 rok

Explozivzdorný servopohon Schischek (Rotork) ExMax-100-S pro čtvrtotáčkové armatury v zónách 1, 2, 21, 22. Moment 100 Nm, doba chodu 40–150 s/90°, 2 koncové spínače, krytí IP66/67. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 66 854 Kč
Cena s DPH 21 % 80 893 Kč
− +

Parametry a katalogy

Atex Zóna 22, Zóna 21, Zóna 2, Zóna 1
Doba přestavení 3 / 15 / 30 / 60 / 120 s
Havarijní funkce Ne
Krytí IP IP 66
Napájení 24...230 VAC
Ovládání On-off, 3-bodové
Hmotnost 3.50 kg

Katalogový list ke stažení

Stáhnout PDF

Schischek ExMax-100-S je explozí odolný (ATEX) čtvrtotáčkový servopohon pro ovládání klapek, kulových kohoutů a škrticích ventilů ve výbušném prostředí. Pohon pracuje v režimu on-off / 3-polohové řízení, má pevně nastavený točivý moment 100 Nm a je vybaven dvěma integrovanými koncovými spínači pro signalizaci polohy.

Kde servopohon využijete

ExMax-100-S je určen k automatizaci vzduchotechnických klapek, protipožárních a kouřových klapek, regulaci průtoku vzduchu a k ovládání kulových kohoutů či škrticích ventilů. Nasazení najde v chemickém a farmaceutickém průmyslu, v petrochemii i na offshore a onshore plošinách – všude tam, kde vzniká výbušná atmosféra plynů, par, mlh nebo prachu.

Pohon je certifikován pro zóny 1 a 2 (plyn) i zóny 21 a 22 (prach) podle směrnice ATEX 2014/34/EU, takže ho lze použít i v nejnáročnějších kategoriích výbušného prostředí, nejen v méně přísné zóně 2.

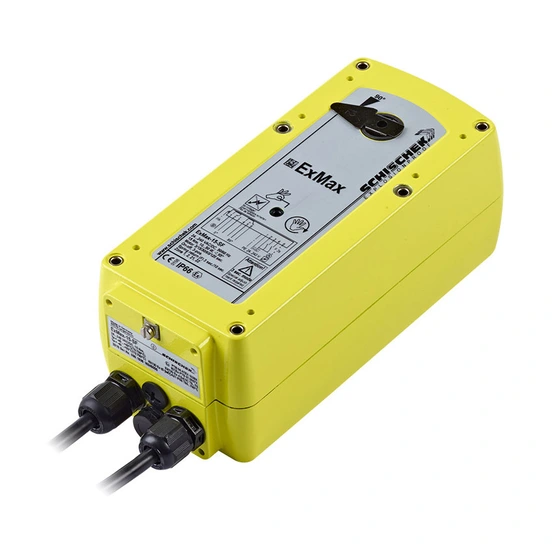

Servopohon Schischek ExMax-100-S na vzduchotechnické klapce

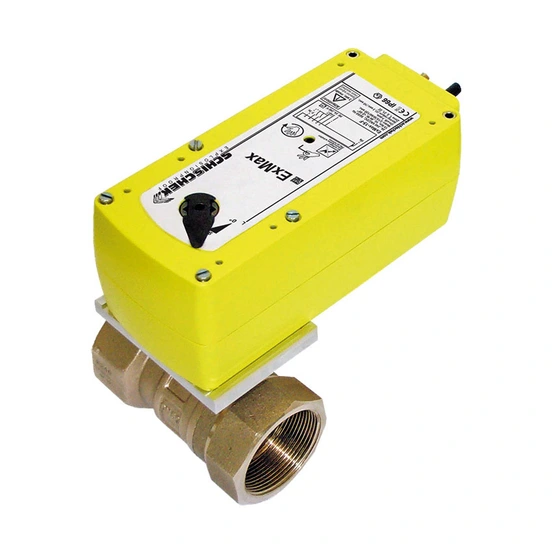

Nastavovací přepínač a ruční ovládání servopohonu ExMax

Nastavení přímo na místě

Dobu chodu servopohonu (40, 60, 90, 120 nebo 150 s/90°) zvolíte přímo na místě pomocí desetipolohového přepínače, bez nutnosti speciálního nářadí nebo nastavovacího softwaru. Součástí dodávky je ruční ovládání šestihranným klíčem pro případ výpadku napájení. Integrovaný topný článek udržuje pohon funkční i při okolní teplotě až −40 °C.

Výrobní nastavení a technické parametry:

  • Točivý moment: 100 Nm (pevný, bez možnosti volby)
  • Nastavení z výroby: 100 Nm, doba chodu 90 s/90°
  • Napájení: 24–240 V AC/DC, samočinně se přizpůsobí
  • Úhel natočení: 95° (vč. 5° přepětí)
  • Hřídel: dvojitý čtyřhran 16 × 16 mm
  • Koncové spínače: 2× integrovaný, bezpotenciálový
    • Spínání při 5° a 85° úhlu natočení
  • Krytí: IP66/IP67 dle EN 60529
  • Rozměry (D × Š × V): cca 288 × 149 × 116 mm
  • Hmotnost: cca 9,5 kg (hliníkové provedení)
  • Pracovní teplota: −40 až +40 °C (T6) / −40 až +50 °C (T5)
  • ATEX certifikace: EPS 17 ATEX 1 132 X, IECEx EPS 17.0065X

Časté dotazy

Ano. Instalace ve výbušném prostředí musí odpovídat normám EN/IEC 60079-14 a národním předpisům pro Ex-oblasti. Elektrické připojení uvnitř zóny navíc vyžaduje certifikovanou Ex-e svorkovnici (např. ExBox), protože pohon má z výroby jen cca 1 m kabelu.

Přepínačem s deseti polohami přímo na pohonu. Zvolenou hodnotu (40, 60, 90, 120 nebo 150 s/90°) pohon použije při dalším spuštění, není třeba žádný externí software ani nářadí.

Ne. Provedení ExMax-100-S nemá pružinový návrat do bezpečné polohy (funkce fail-safe). Verze s touto funkcí (označení -F) jsou u velikosti M dostupné pouze pro nižší momenty 30, 50 a 60 Nm.

Pohon je bezúdržbový z hlediska funkce, výrobce však doporučuje roční kontrolu podle EN/IEC 60079-17. Vypočtená hodnota spolehlivosti MTTFd činí 1,28 × 10⁴ let.
