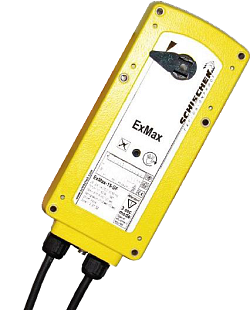

Name: Servopohon Ex s havarijní funkcí Schischek EXMAX 5.10-SF S3
Brand: SCHISCHEK
Price: 50839 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 21, Zóna 2, Zóna 1
Doba přestavení	3 / 15 / 30 / 60 / 120 s
Havarijní funkce	Ano
Kroutící moment	5 Nm, 10 Nm
Krytí IP	IP 66
Napájení	24...230 VAC
Ovládání	On-off, 3-bodové
Hmotnost	3.50 kg

Katalogový list ke stažení

Stáhnout PDF

Servopohon Schischek ExMax 5.10-SF S3 je elektrický čtvrtotáčkový pohon pro klapky a armatury ve výbušném prostředí. Kombinuje havarijní funkci s pružinovým zpětným chodem a 2 integrované pomocné spínače signalizující polohu, takže ovládá bezpečnostní i regulační klapky, kulové kohouty a škrticí ventily i tam, kde při výpadku napájení musí armatura bezpečně dojet do krajní polohy.

Kde pohon najde využití

Pohon je určený pro prostředí s nebezpečím výbuchu – zónu 1 a 2 pro plyny a zónu 21 a 22 pro prachy. Uplatnění nachází v chemickém a farmaceutickém průmyslu, na ropných a plynárenských zařízeních (offshore/onshore) i ve vzduchotechnice budov, kde ovládá bezpečnostní a regulační klapky, VAV systémy, kulové kohouty a škrticí ventily. Varianta S3 je uzpůsobená pro provoz při vyšší okolní teplotě do +60 °C.

Detail hliníkového pouzdra a připojení hřídele servopohonu ExMax

Robustní konstrukce pro náročné prostředí

Pohon je uzavřený v hliníkovém pouzdře s krytím IP66, odolném vůči prachu i stříkající vodě. Integrovaný ohřev udržuje provozuschopnost i při nízkých teplotách okolí (u standardního provedení až do −40 °C). Připojení k hřídeli klapky nebo ventilu řeší přímá dvojhranná spojka 12 × 12 mm, pro kulaté hřídele je k dispozici adaptér. Hmotnost pohonu je přibližně 3,5 kg.

Ovládání a napájení

Pohon pracuje v režimu on-off nebo třípolohové regulace podle způsobu zapojení. Varianta S3 je napájená napětím 110–240 V AC/DC s maximálním pracovním cyklem 25 % ED a je určená pro okolní teploty do +60 °C. Elektrické připojení uvnitř výbušné zóny vyžaduje jiskrově bezpečnou svorkovnici, například ExBox.

Tovární nastavení a certifikace:

Tovární nastavení: 5 Nm / 30 s/90°
- Moment i rychlost lze na místě přenastavit přepínačem (5/10 Nm, 3–15–30–60–120 s/90°)
Havarijní (pružinová) funkce: doba návratu ~3 nebo 10 s/90° podle zapojení
Krytí: IP66 dle EN 60529

ATEX certifikace: EPS 17 ATEX 1 132 X
IECEx: IECEx EPS 17.0065X
Značení pro plyny: II 2 (2) G Ex db [ib Gb] IIC T6, T5 Gb
Značení pro prach: II 2 (2) D Ex tb [ib Db] IIIC T80 °C, T95 °C Db

Časté dotazy

Je pro připojení pohonu ve výbušné zóně potřeba speciální svorkovnice?

Ano. Elektrické připojení uvnitř Ex zóny vyžaduje jiskrově bezpečnou svorkovnici certifikovanou dle ATEX, například ExBox.

Jak se pohon připojuje k hřídeli klapky nebo ventilu?

Standardně přímou dvojhrannou spojkou 12 × 12 mm. Pro kulaté hřídele je k dispozici adaptér KB-S.

Vyžaduje pohon pravidelnou údržbu?

Pohon je bezúdržbový, výrobce nicméně doporučuje roční kontrolu. Ex provedení nesmí zákazník sám otevírat.

Čím se varianta S3 liší od standardního provedení ExMax 5.10-SF?

Varianta S3 pracuje při okolní teplotě do +60 °C, ale napájení je omezené na 110–240 V AC/DC s maximálním pracovním cyklem 25 % ED. Standardní provedení pracuje v rozsahu 24–240 V AC/DC a −40 až +40/+50 °C bez omezení pracovního cyklu.

Jaké krytí a certifikace pohon má?

Krytí IP66 dle EN 60529, certifikace ATEX 2014/34/EU pro zónu 1, 2, 21 a 22 (EPS 17 ATEX 1 132 X), doplněná o IECEx EPS 17.0065X.
