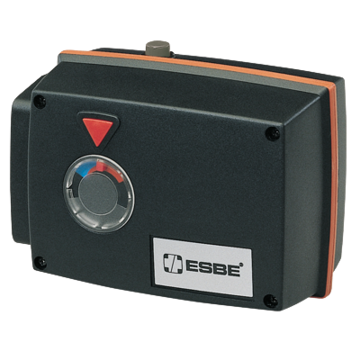

Servopohon ESBE 90P (93P) proporcionální 24 V pro rotační směšovací ventily ESBE F, T, HG, VRG a další DN15–150. Řídicí signál 0–10 V, krouticí moment 15 Nm. Více informací
Tento produkt již není v nabídce, protože byl nahrazen novým modelem.
Zobrazit nový model| Doba přestavení | 60-390 s |
| Kroutící moment | 15 Nm |
| Napájení | 24 V |
| Ovládání | proporciální |
| Hmotnost | 1.10 kg |
Návod k instalaci ke stažení
Stáhnout PDF
Technický list ke stažení
Stáhnout PDFESBE 90 proporcionální (93P) je rotační servopohon pro motorizaci otočných směšovacích ventilů. Ovládá ventily ESBE řad F, T, HG a další v rozsahu DN15–150 pomocí napěťového nebo proudového řídicího signálu.
Servopohon 93P se montuje na rotační směšovací ventily v otopných a chladicích systémech, kde je potřeba regulovat teplotu topné vody nebo přepínat průtok mezi okruhy. Uplatnění najde ve výměníkových stanicích, kotelnách i větších domovních instalacích s ventily ESBE řad F, T, HG, VRG, VRH, VRB nebo VBF100. Díky proporcionálnímu řídicímu signálu je vhodný pro napojení na regulátory a nadřazené systémy MaR.
Pracovní úhel lze nastavit na 90°, 180° nebo 355°, dobu běhu v rozsahu 60–390 s. Nastavení se provádí pomocí vačkových kotoučů po sejmutí předního krytu, bez nutnosti další kalibrace.

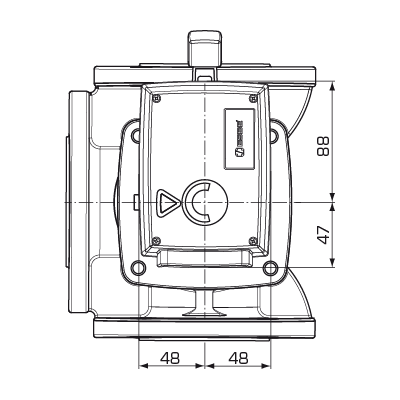

Servopohon je vybaven odpojovačem pro ruční ovládání a ukazatelem polohy ventilu na přední straně, takže aktuální stav zjistíte na první pohled i bez elektrického napájení.
Výrobní nastavení:
Montážní sada pro ventily řad MG, G, F, BIV, T, TM, H a HG je přiložena. K ventilům řad VRG, VRH, VRB a VBF100 je nutné objednat montážní sadu (např. ESBE VRG801) samostatně. Pro ventily jiných výrobců (Honeywell Centra, Siemens, Viessmann, TA, Schneider Electric) jsou dostupné adaptérové sady zvlášť.
Servopohon přijímá napěťový signál 0–10 V nebo 2–10 V a proudový signál 0–20 mA nebo 4–20 mA. Volba signálu i pracovního rozsahu (90/180/355°) se nastavuje na servopohonu.
Ano. Servopohon má na přední straně odpojovač, kterým lze pohon rozpojit od ventilu a nastavit polohu ručně pomocí páčky.
Servopohon má krytí IP54 a je vhodný pro okolní teplotu –15 °C až +55 °C. Třída ochrany II, příkon 5 VA, hmotnost 0,8 kg.
Ano, jako doplněk je dostupný samostatný pomocný spínač (obj. č. 98100690) pro signalizaci koncové polohy.
