Regulátor diferenčního tlaku pro uzavřené okruhy otopné či chladící soustavy. Pomáhá chránit regulační ventily před tlakovými výkyvy a vyvažuje soustavy, aby nebyla narušená stálá tlaková diference. Regulátory se vyznačují vysokou přesností a kompaktními rozměry, které umožňují širokou škálu možností zapojení.

Přesnost regulátoru je zajištěna vyváženou kuželkou uvnitř regulátoru a měřící vsuvkou, která disponuje možností vypouštění, což ulehčuje vyvažovací procesy. Na regulátoru je možné nastavit přesnou požadovanou hodnotu vyvažování. Regulátor rovněž oplývá funkcí uzavření pro snadnou montáž a obsluhu.

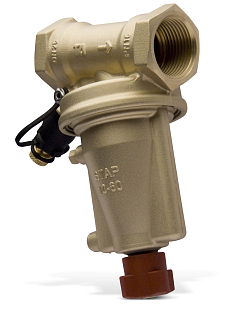

Konstrukce

1. nastavení ΔpL (šestihranným klíčem)
2. uzavírání
3. připojení kapiláry - odvzdušnění - připojení pro měřící vsuvku STAP
4. měřící vsuvka
5. připojení pro vypouštěcí nástavec (příslušenství)

Vlastnosti

• tlak PN 16
• délka kapiláry 1 m
• max tlakové diference 250 kPa
• rozsah nastavení z výroby 10-60 kPa
• velikost připojení G 1/2" vnitřní závit
• světlost DN 15
• rozsah pracovní teploty -20...120 °C
• průtok 1 m³/h
